OS203011MS1QP1

产品分类: 滑动开关
厂牌: C&K
产品描述: 30V(DC) On-On-On 10000Cycles 30V 300mA(DC) 未指定 4mm 通孔安装 12.6mm*6.8mm*8.7mm
供应商型号: ET-2435093
供应商: 海外现货
标准整包数: 1

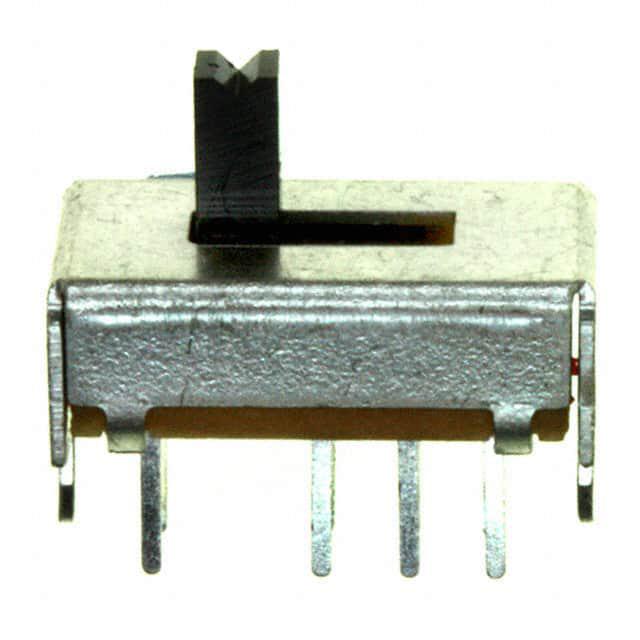

C&K 滑动开关 OS203011MS1QP1

OS203011MS1QP1概述

    电子元器件技术手册:微型滑动开关

    产品简介


    本手册详细介绍了CK Components公司生产的OS系列微型滑动开关(Miniature Slide Switches)。这些开关适用于多种场景,如测试与测量设备、计算机外设及网络产品、消费电子产品等。OS系列开关提供多种类型的致动器和终端连接,支持面板安装和印刷电路板安装,适用于广泛的应用需求。

    技术参数


    | 参数 | 规格 |

    | 接触额定值 | 0.1A @ 12VDC, 0.3A @ 30VDC |
    | 机械寿命和电气寿命 | 10,000次循环 |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥100MΩ@500VDC |
    | 耐压强度 | 500VAC@1分钟 |
    | 工作温度范围 | -30°C 至 +70°C |

    产品特点和优势


    1. 多样化的致动器和终端:提供多种致动器和终端连接选项,以适应不同的安装要求。
    2. 双工位和三工位切换:提供单刀双掷(SPDT)和单刀三掷(SP3T)两种切换模式,满足不同需求。
    3. 环境友好材料:符合RoHS标准,采用无卤素材料,对环境友好。
    4. 耐温材料选项:提供高温致动器选项,确保在极端环境下的稳定性能。

    应用案例和使用建议


    OS系列开关在许多关键应用中表现出色,例如:
    - 测试与测量设备:在复杂的测试环境中,其稳定的性能是必不可少的。
    - 计算机外设及网络产品:适用于需要高可靠性的计算机接口和网络设备。
    - 消费电子产品:在便携式设备中提供可靠的切换控制。
    使用建议:
    - 在选择致动器时,根据具体应用环境选择合适的材料和型号。
    - 确保安装正确,避免过度的振动和冲击,以保持接触的可靠性。

    兼容性和支持


    - 兼容性:这些开关可与大多数标准PCB和面板安装设备兼容。
    - 技术支持:如有需要,可通过客户服务中心获得定制化服务和技术支持。

    常见问题与解决方案


    1. 接触不良:
    - 解决方案:检查接触点是否有污垢或腐蚀,必要时清洁或更换部件。
    2. 切换不准确:
    - 解决方案:确保安装位置正确,没有明显的机械应力或扭曲。
    3. 额定电流超出:
    - 解决方案:根据实际负载情况选择合适额定电流的开关,避免过载。

    总结和推荐


    综上所述,CK Components的OS系列微型滑动开关具有出色的耐用性、稳定性以及环保特性,适合在多种应用场合中使用。其丰富的型号和配置选项能够满足广泛的客户需求。强烈推荐在需要高可靠性切换控制的场景中使用这些开关。

OS203011MS1QP1参数

参数
触点时间 未指定
电流额定值 300mA(DC)
电压额定值 30V(DC)
执行器长度 4mm
机械寿命 10000Cycles
开关功能 On-On-On
最大交流触点电压 -
最大直流触点电压 30V
长*宽*高 12.6mm*6.8mm*8.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OS203011MS1QP1厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

OS203011MS1QP1数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K OS203011MS1QP1 OS203011MS1QP1数据手册

OS203011MS1QP1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6223 ¥ 13.7085
10+ $ 1.1186 ¥ 9.4521
25+ $ 1.0062 ¥ 8.502
100+ $ 0.8123 ¥ 6.864
450+ $ 0.7037 ¥ 5.9464
900+ $ 0.6217 ¥ 5.2533
2700+ $ 0.6162 ¥ 5.2065
库存: 978
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.7
