EVAL2ED2742S01GM1TOBO1

产品描述:
供应商型号: 4410821
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 评估、开发板开发工具 EVAL2ED2742S01GM1TOBO1

EVAL2ED2742S01GM1TOBO1概述


    产品简介

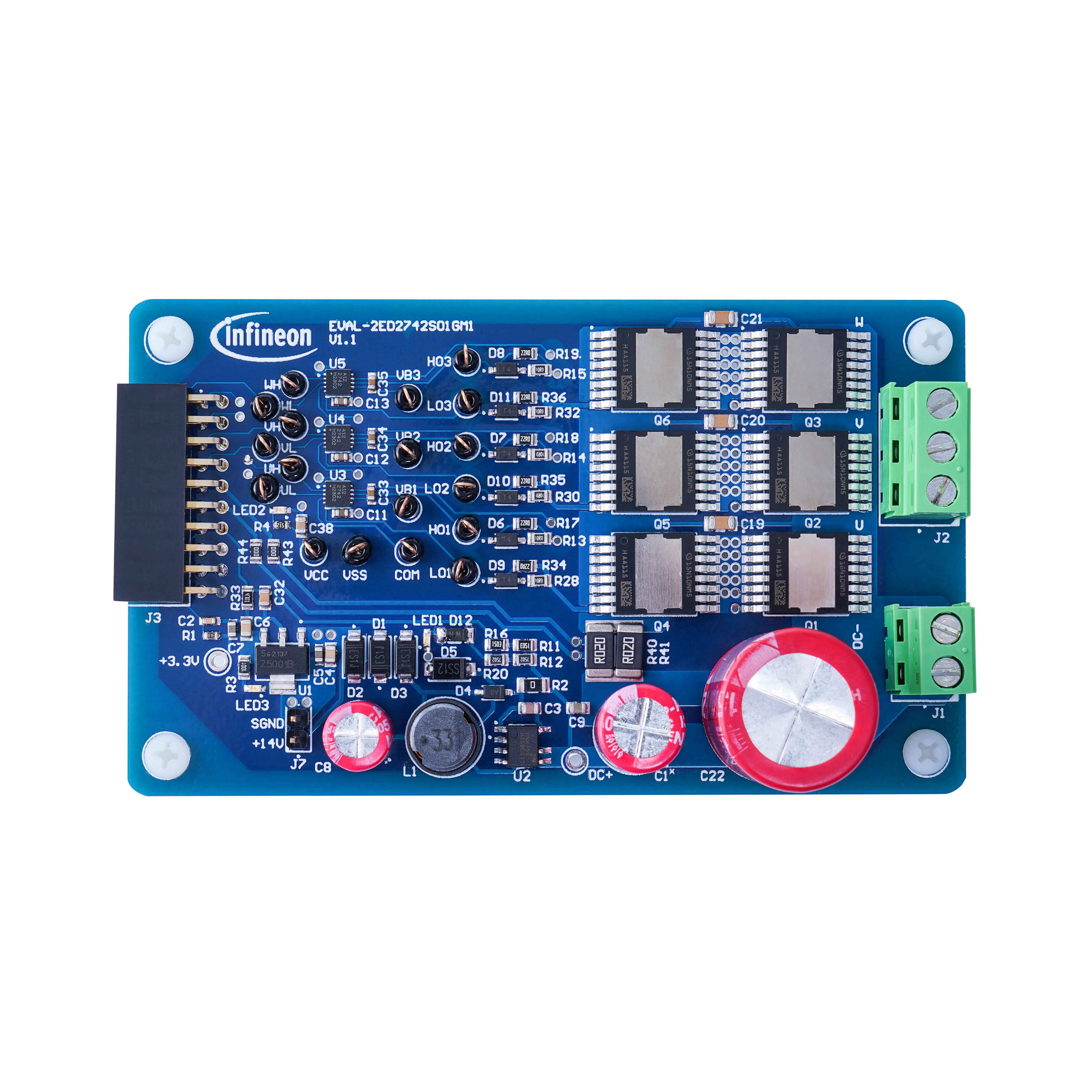

    EVAL-2ED2742S01 GM1 是一款针对电池供电应用的评估套件,特别适用于消费类和户外电动工具、机器人、无人机、电动自行车(e-Bikes)以及小型家用电器如吹风机和吸尘器等的应用场景。该评估套件由一块三相逆变功率板组成,内置160V耐压的2ED2742S01G半桥栅极驱动器,以及六个150V耐压的OptiMOS™ MOSFETs BSC074N15NS5,用于驱动无刷直流(BLDC)电机。

    技术参数


    - 输入电压:24V到72V
    - 输入电流:最高25A
    - 输出电流:最高20A(RMS)
    - 输出功率:150W至1000W(取决于散热条件)
    - 开关频率:23kHz
    - 辅助电源电压:12V 和 3.3V
    - 保护功能:欠压锁定、过流保护(可配置阈值)、故障通信和自动故障清除

    产品特点和优势


    EVAL-2ED2742S01 GM1 的主要优势包括:
    - 集成的160V半桥栅极驱动器(2ED2742S01G),能够有效驱动多个150V MOSFETs。
    - 单电阻电流检测,简化了硬件设计并提高了可靠性。
    - 高效的集成保护机制,确保了系统的安全运行。
    - 通过iMOTION™控制卡,实现了无需编程的高性能传感器无位置场导向控制(FOC)。

    应用案例和使用建议


    EVAL-2ED2742S01 GM1 可以应用于多种场合,例如消费级手持电动工具,通过内置的160V栅极驱动器和OptiMOS MOSFET,可以实现高效能的电力转换。对于需要高度精确控制的应用,例如无人机和电动自行车,该套件提供了理想的解决方案。使用时,应注意提供必要的反向极性保护和浪涌电流限制措施,尤其是在直接从电池供电时。

    兼容性和支持


    EVAL-2ED2742S01 GM1 与IMC101T-T038 iMOTION™控制卡兼容,该控制卡采用IMC100系列电机控制IC,具备先进的运动控制引擎,可实现高性能的传感器无位置场导向控制。同时,供应商提供了完整的文档和技术支持,有助于用户快速上手和进行开发。

    常见问题与解决方案


    - 问题1:如何避免电容器放电导致的个人伤害?
    - 解决方案:在处理系统前,务必等待至少五分钟让电容器放电至安全电压水平,切勿依赖暗灯指示。

    - 问题2:如何防止静电损坏敏感组件?
    - 解决方案:在安装、测试或维修时必须采取静电控制措施,未熟悉静电防护程序的人员应参考相关手册。

    总结和推荐


    EVAL-2ED2742S01 GM1 评估套件为设计电池供电电动工具、无人机和其他需要高性能电机控制的系统提供了强大的工具。它集成了先进的功能,如无位置场导向控制和集成保护,非常适合于追求高效率和可靠性的应用场合。强烈推荐给对这些应用感兴趣的工程师和研发团队。

EVAL2ED2742S01GM1TOBO1参数

参数
包装方式 散装

EVAL2ED2742S01GM1TOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

EVAL2ED2742S01GM1TOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 评估、开发板开发工具 INFINEON TECHNOLOGIES EVAL2ED2742S01GM1TOBO1 EVAL2ED2742S01GM1TOBO1数据手册

EVAL2ED2742S01GM1TOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1066.5085
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1066.5
