EVALM1CM610N3TOBO2

产品描述: Infineon 三相电机驱动器评估测试板, 评估板, CIPOS™ Mini IKCM10H60GA芯片
供应商型号: 3865658
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 评估、开发板开发工具 EVALM1CM610N3TOBO2

EVALM1CM610N3TOBO2概述


    产品简介


    产品类型及功能

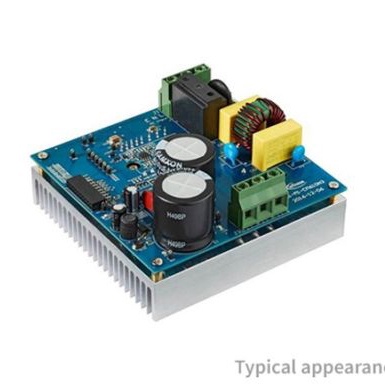

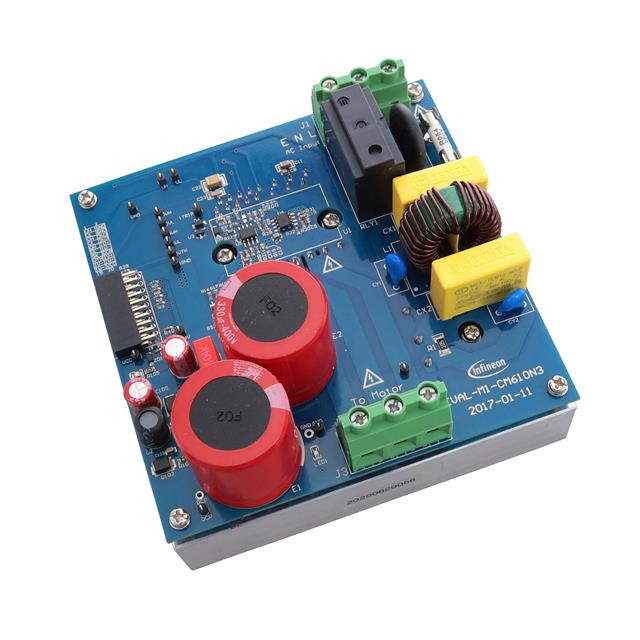

    Eval-M1-CM610N3是一款基于3相智能电源模块(IPM)的电机驱动评估板,由Infineon公司开发。该评估板集成了IKCM10H60GA IPM模块,电压等级为600V,电流容量为10A,适用于高频开关应用如洗衣机、风扇等。这款评估板是iMOTION™ Modular Application Design Kit的一部分,设计用于帮助客户在其首次设计IPM应用时进行快速原型验证。
    应用领域
    Eval-M1-CM610N3可广泛应用于家电、工业电机控制等领域,特别适合需要高效能、高可靠性电机驱动的应用场景。

    技术参数


    主要技术规格
    - 输入电压范围:110 - 240 Vrms
    - 最大输出功率:750 W(在输入电压为240VAC,PWM频率为10kHz,环境温度Ta为25°C,热阻Th为80°C条件下)
    - 每相电流:2.7 Arms(在输入电压为240VAC,PWM频率为10kHz,环境温度Ta为25°C,热阻Th为80°C条件下)
    电气特性
    - DC母线电压范围:最大380V,最小120V
    - 电流反馈:使用三个100 mΩ电阻器(默认配置),也可通过更改分流电阻或比较器阈值分压器电阻进行调整
    - 保护机制:过流保护(输出电流峰值为7.0A),过温保护(仅适用于内置NTC的CIPOS™ IPM,温度阈值为100°C)
    工作环境
    - 环境温度范围:0°C至50°C(无冷凝,最大相对湿度95%)
    - PCB尺寸:120 mm x 120 mm,两层铜箔厚度为35 μm

    产品特点和优势


    独特功能
    - 集成TRENCHSTOP™ IGBT,支持高达600V的电压
    - 内置负电平传输功能,允许信号传输至-11V
    - 跨导通防护,确保所有六个开关在保护模式下关闭
    - 高度集成化设计,减少外部组件需求
    市场竞争力
    Eval-M1-CM610N3凭借其高集成度、宽工作温度范围和丰富的保护机制,在电机驱动应用领域具备显著的竞争优势。此外,该产品还提供了简便的调试接口,使得开发者能够更快地实现产品原型设计。

    应用案例和使用建议


    实际应用案例
    Eval-M1-CM610N3适用于家用电器如洗衣机和风扇的电机驱动系统。通过提供标准化的电气接口,该评估板能够简化原型开发过程,缩短产品上市时间。
    使用建议
    1. 在使用前,确保电源已完全断开并等待至少三分钟以使电容放电。
    2. 尽量避免直接接触电路板上的电容器,以防触电危险。
    3. 在进行硬件修改或连接时,遵循ESD控制程序,以防止静电损害。

    兼容性和支持


    兼容性
    Eval-M1-CM610N3与多种控制板如EVAL-M1-1302和EVAL-M1-099M兼容,支持通过iMOTION™ MADK-M1 20引脚接口连接。该产品还兼容所有具有开放发射极和内置NTC的CIPOS™ Mini IPM。
    支持和维护
    Infineon公司提供详尽的技术文档和客户支持服务,包括在线教程和快速响应的客户服务团队。购买者可通过Infineon官网和分销合作伙伴获得评估板及相关技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器未完全放电导致的安全隐患 | 等待至少三分钟,直至电容放电至安全水平后再操作 |
    | 静电损坏 | 操作时佩戴防静电手环,确保静电防护措施到位 |
    | 过流保护触发后无法重启 | 检查负载和电源线路是否正常;必要时更换相应的保护装置 |

    总结和推荐


    综上所述,Eval-M1-CM610N3评估板以其强大的功能和全面的保护机制成为电机驱动应用的理想选择。它不仅简化了复杂的设计流程,还显著提升了开发效率。对于正在寻找可靠且高性能电机驱动解决方案的工程师来说,Eval-M1-CM610N3是一个值得推荐的产品。

EVALM1CM610N3TOBO2参数

参数
包装方式 散装

EVALM1CM610N3TOBO2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

EVALM1CM610N3TOBO2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 评估、开发板开发工具 INFINEON TECHNOLOGIES EVALM1CM610N3TOBO2 EVALM1CM610N3TOBO2数据手册
