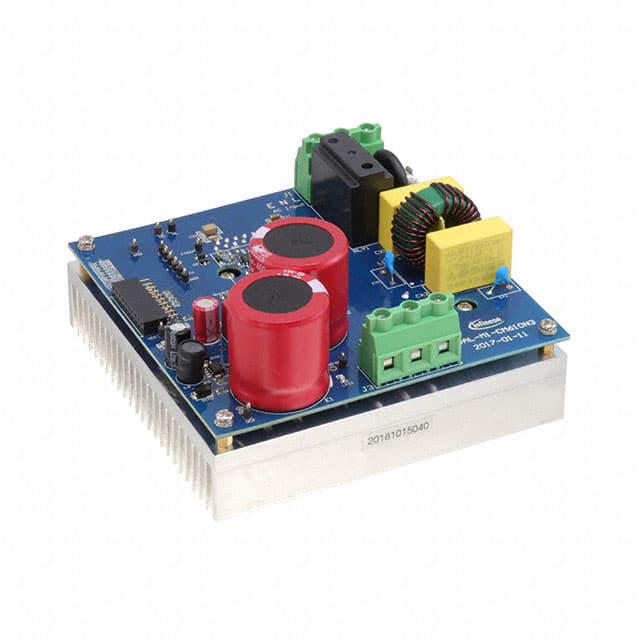

EVALM1CM610N3TOBO1

产品描述: 电机控制器评估测试板, 评估板
供应商型号: M-EVALM1CM610N3TOBO1
供应商: Future
标准整包数: 1
INFINEON TECHNOLOGIES 评估、开发板开发工具 EVALM1CM610N3TOBO1

EVALM1CM610N3TOBO1概述


    产品简介


    产品类型:
    Eval-M1-CM610N3 是一款基于 Infineon 的 iMOTION™ 模块化应用设计套件(MADK)的电机驱动评估板,搭载了一个三相 CIPOS™ Mini 智能功率模块(IPM)。它专门用于电机驱动应用,如洗衣机、风扇等。
    主要功能:
    - 支持高频率开关应用。
    - 提供完整的电机驱动解决方案,集成了电源管理和保护功能。
    - 配备传感器无刷直流控制功能。
    应用领域:
    - 家用电器(如洗衣机、风扇)。
    - 工业自动化设备。
    - 各种需要高效电机驱动的系统。

    技术参数


    基本参数:
    - 输入电压范围:110 - 240 Vrms。
    - 最大输入电流:5.1 Arms(240 VAC,Ta=25°C)。
    - 输出功率:最大 750 W(240 VAC,fPWM=10 kHz,Ta=25°C,Th=80°C)。
    电气特性:
    - 直流母线电压范围:最大 380 V,最小 120 V。
    - 每相电流反馈:默认配置为三个分流电阻,每个 100 mΩ。
    - 过流保护:峰值电流 7.0 A。
    - 温度保护:最高温度 100°C(仅对内置NTC的CIPOS™有效)。
    其他规格:
    - 辅助电源:15 V(± 5%,最大 50 mA),3.3 V(± 2%,最大 20 mA)。
    - PCB 尺寸:120 mm x 120 mm,双层结构,铜厚 35 µm。
    - 环境条件:工作温度范围 0 - 50°C(非冷凝环境,最大湿度 95%)。

    产品特点和优势


    独特功能:
    - 高集成度:结合了IPM和控制板,提供一站式电机驱动解决方案。
    - 高可靠性:采用TRENCHSTOP™ IGBT和稳定的SOI门极驱动技术,能够抵抗瞬态和负电压冲击。
    - 优化设计:适合高频开关应用,例如家用电器。
    市场竞争力:
    - 易于集成:具有iMOTION™ MADK-M1 20针接口,方便与其他控制器板对接。
    - 功能齐全:集成了EMI滤波器、软启动电路、过流和过温保护等功能。

    应用案例和使用建议


    实际应用场景:
    - 在洗衣机中,使用 Eval-M1-CM610N3 板可以实现高效的电机驱动和保护功能。
    - 在风扇应用中,该板的高频开关能力和低功耗特性使其成为理想选择。
    使用建议:
    - 在安装和操作前,请确保熟悉安全预防措施。
    - 使用标准示波器探头进行测量时,确保隔离示波器的地,以避免意外触电。
    - 在对电机进行调校时,合理设置分流电阻和比较器阈值电阻以达到最佳电流监测效果。

    兼容性和支持


    兼容性:
    - 该板可与所有具备开漏端子和内置NTC的CIPOS™ Mini IPM配合使用,适用于各种电机功率等级。
    厂商支持:
    - 供应商提供了详尽的技术文档和用户指南,帮助用户更好地理解和使用该评估板。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题: 起动时电机噪音较大。
    - 解决方案: 检查是否正确连接了所有电路,特别是分流电阻和NTC传感器。
    - 问题: 电机运行过程中温度过高。
    - 解决方案: 检查散热系统是否正常工作,并适当调整散热片的位置。
    - 问题: 输出功率不足。
    - 解决方案: 确认输入电压和频率符合要求,同时检查控制板上的PWM设置是否正确。

    总结和推荐


    综合评估:
    Eval-M1-CM610N3 作为一款高性能的电机驱动评估板,具有高度集成、易于集成和功能全面等特点。其在电机驱动领域的应用广泛,特别是在家用电器和工业自动化设备中表现出色。对于需要高效率和高可靠性的电机驱动应用,我们强烈推荐使用这款产品。
    综上所述,考虑到其卓越的技术规格和广泛的适用性,Eval-M1-CM610N3 无疑是一个值得推荐的选择。

EVALM1CM610N3TOBO1参数

参数
长*宽*高 120mm(长度)*120mm(宽度)
零件状态 停产
包装方式 盒装

EVALM1CM610N3TOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

EVALM1CM610N3TOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 评估、开发板开发工具 INFINEON TECHNOLOGIES EVALM1CM610N3TOBO1 EVALM1CM610N3TOBO1数据手册

EVALM1CM610N3TOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
