EVALPSE1BF12SICTOBO1

产品描述: Infineon 降压/升压转换器评估测试板, 评估板, EiceDRIVER™ 1200 V isolated gate driver 1EDI60I12AF芯片
供应商型号: 3500939
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 评估、开发板开发工具 EVALPSE1BF12SICTOBO1

EVALPSE1BF12SICTOBO1概述

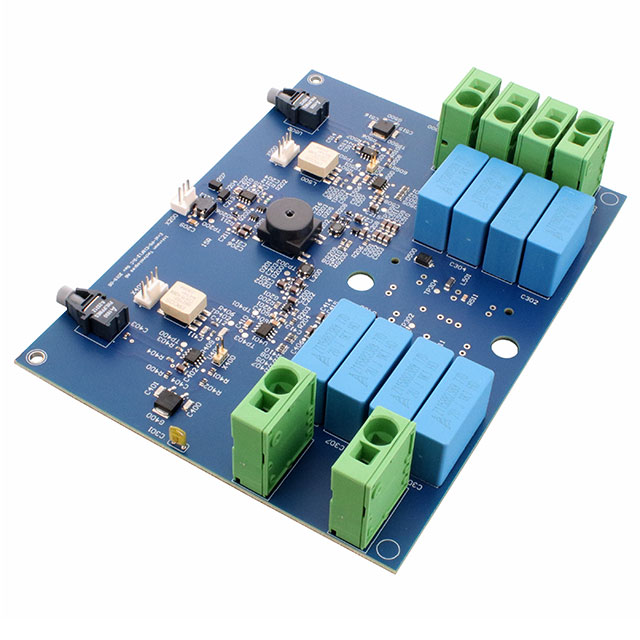

    CoolSiC™ Easy1B Half-Bridge Modules Evaluation Board

    1. 产品简介


    CoolSiC™ Easy1B半桥模块评估板是一种旨在评估新型CoolSiC™ MOSFET(碳化硅金属氧化物半导体场效应晶体管)性能的专业工具。这些模块因其高效率和大功率密度而在电力电子领域引起广泛关注。该评估板特别适用于快速频率超过100kHz且能效大于99%的应用场景。通过这款评估板,工程师可以测试和验证CoolSiC™ MOSFET在双脉冲测量和双向升降压转换器中的性能。

    2. 技术参数


    CoolSiC™ Easy1B半桥模块评估板的关键技术规格如下:
    - 最大输入直流电压 (VDC):900V
    - 最大输出电流 (IOut):25A
    - 直流连接电容 (CDC):8μF
    - 操作温度范围 (Top):-40°C至+85°C
    - 存储温度范围 (Tstg):-40°C至+85°C
    - 驱动器输入电压 (VCC):15V
    - 驱动电压 (VGS):-3V/18V
    - 最大和最小门极驱动电流 (IG):6A

    3. 产品特点和优势


    - 高功率密度:CoolSiC™ MOSFET具备高功率密度,使得电路设计更为紧凑。
    - 低损耗:得益于高频率开关能力,能够显著降低能量损失,提高整体系统效率。
    - 增强的散热性能:CoolSiC™材料相较于传统硅基器件具有更好的散热特性,延长了使用寿命。
    - 灵活配置:评估板提供了电气和光学两种门极驱动信号接口,可以根据具体需求进行灵活配置。
    - 优化的布局设计:通过减小寄生电感和调整dv/dt,降低了开关过程中的振铃现象,提高了电磁干扰(EMI)性能。

    4. 应用案例和使用建议


    评估板适用于多种应用场景,例如无变压器充电器、光伏电源系统中的最大功率点跟踪器(MPP tracker)。对于实际应用,建议结合外部电感和滤波电容,以实现更好的电路稳定性和更优的动态响应性能。此外,为了减少噪声干扰,应采用共模扼流圈(Common Mode Choke)来提高驱动信号的抗噪能力。

    5. 兼容性和支持


    评估板为用户提供了电气和光学两种门极驱动信号接口,这使得它与其他标准控制电路的集成变得简单直接。厂商提供详尽的技术文档和支持服务,帮助设计师完成电路设计和调试工作。在制造和运维方面,虽然尚未进行全面测试,但设计过程中已考虑到了环保要求,选用适合无铅回流焊接工艺的组件。

    6. 常见问题与解决方案


    - 问题1:如何调整门极驱动电压?
    解决方案:可通过调整U402和U502芯片上的外部电容值来改变门极驱动电压,参考应用说明AN2018-09获得更详细的指导。

    - 问题2:如何减少开关过程中的振铃现象?
    解决方案:采用较小的门极电阻并增加外部门极电容可以帮助减少振铃。详细步骤请参阅应用说明中的相关章节。

    7. 总结和推荐


    CoolSiC™ Easy1B半桥模块评估板是一款高度集成且功能强大的测试工具,专为评价CoolSiC™ MOSFET的性能而设计。它的高效率、低损耗以及良好的热性能使其成为电力电子领域内极具竞争力的产品。鉴于其独特的功能和卓越的性能表现,我们强烈推荐工程师和技术人员将其用于新项目的开发与测试。通过这款评估板,用户能够轻松地完成复杂电路的设计验证工作,极大地缩短了产品研发周期。

EVALPSE1BF12SICTOBO1参数

参数
零件状态 在售
包装方式 散装,托盘
