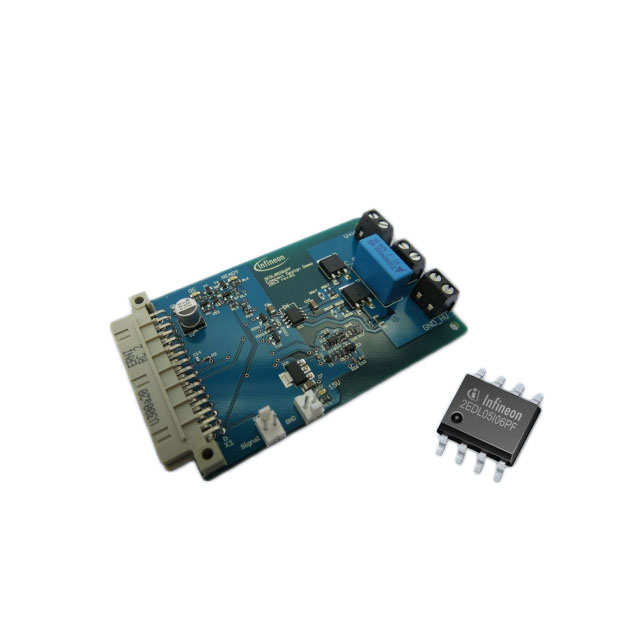

EVAL2EDL05I06PFTOBO1

产品描述: IGBT栅极驱动器评估测试板, 评估板, 2EDL05I06PF芯片
供应商型号: 3536222
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 评估、开发板开发工具 EVAL2EDL05I06PFTOBO1

EVAL2EDL05I06PFTOBO1概述

    高质量文章:工业电源控制与EiceDRIVER™ 高压栅极驱动IC

    1. 产品简介


    EiceDRIVER™ 高压栅极驱动集成电路(IC)是一种专门设计用于工业电源和控制领域的高级组件。这款电子元器件主要用于为IGBT(绝缘栅双极型晶体管)提供高效的开关控制,从而确保电力传输的稳定性和效率。EiceDRIVER™ 的主要功能在于提升系统的可靠性和减少功耗,广泛应用于电机控制、太阳能逆变器、不间断电源(UPS)和其他需要高性能电力转换的应用领域。

    2. 技术参数


    EiceDRIVER™ 驱动IC及其配套评估板EVAL-2EDL05I06PF具有如下关键技术规格:
    - 供电电压:+5V 和 +15V
    - 过压保护:过电压锁存(Under Voltage Lockout)
    - 短路检测:通过分流电阻和比较器实现短路检测,检测阈值为22.7A
    - 电流放大器:使用运算放大器进行分流电压的10倍放大
    - 死区时间和互锁功能:内置硬件死区时间为380ns,防止同时导通两个输出通道
    - IGBT开关特性:可通过更换栅极电阻来适应不同应用
    - 直流链电容:内置小容量电容(100nF),外部可扩展
    - PWM输入信号:可添加低通滤波器以避免误触发

    3. 产品特点和优势


    - 高可靠性:集成短路检测和过压保护,提高系统可靠性。
    - 精确控制:电流放大器可以对分流电阻上的电压进行10倍放大,便于监测和控制电流。
    - 灵活配置:通过调整栅极电阻可以改变IGBT的开关速度和特性,适应不同应用场景。
    - 集成设计:内置电源管理和状态指示灯,简化外围电路设计。

    4. 应用案例和使用建议


    EiceDRIVER™ 适合用于多种工业电源控制场景,如电动机驱动和光伏逆变器等。以下是一些实际应用建议:
    - 电机控制:在电动机驱动中,合理设置栅极电阻可以提高电机的启动和停止性能。
    - 太阳能逆变器:利用分流电阻上的电流监测功能,可以实现更精确的功率管理,减少能量损失。
    - 其他应用:根据具体需求调整硬件配置,如增加直流链电容容量以满足更高的电流需求。

    5. 兼容性和支持


    EiceDRIVER™ 及其评估板设计充分考虑了与其他标准组件的兼容性。对于电源管理、负载管理和传感器接口等其他元件,均提供了方便的连接接口。Infineon Technologies AG 提供了详尽的技术文档和支持服务,帮助用户快速理解和使用产品。

    6. 常见问题与解决方案


    1. 如何避免误触发?
    - 解决方法:在PWM输入信号上添加适当的低通滤波器。
    2. 短路检测失效怎么办?
    - 解决方法:检查分流电阻的连接是否正常,并确认检测阈值是否符合实际需求。
    3. 如何优化IGBT开关速度?
    - 解决方法:调整栅极电阻RG1B和RG1T的阻值。

    7. 总结和推荐


    EiceDRIVER™ 驱动IC及其评估板EVAL-2EDL05I06PF 是一款针对工业电源和控制应用设计的高性能产品。其集成了多种保护和控制功能,适用于多种电力转换场合。通过上述分析,我们强烈推荐这款产品用于需要高可靠性和高效能的工业项目。其灵活的配置选项和强大的技术支持使其成为工业自动化领域不可或缺的一部分。

EVAL2EDL05I06PFTOBO1参数

参数
零件状态 在售
包装方式 散装

EVAL2EDL05I06PFTOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

EVAL2EDL05I06PFTOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 评估、开发板开发工具 INFINEON TECHNOLOGIES EVAL2EDL05I06PFTOBO1 EVAL2EDL05I06PFTOBO1数据手册

EVAL2EDL05I06PFTOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
