KITDRIVER1EDN7512BTOBO1

产品描述: Infineon评估测试板, 评估板, 1EDN7512B芯片
供应商型号: 2981505
供应商: 海外现货
标准整包数: 1

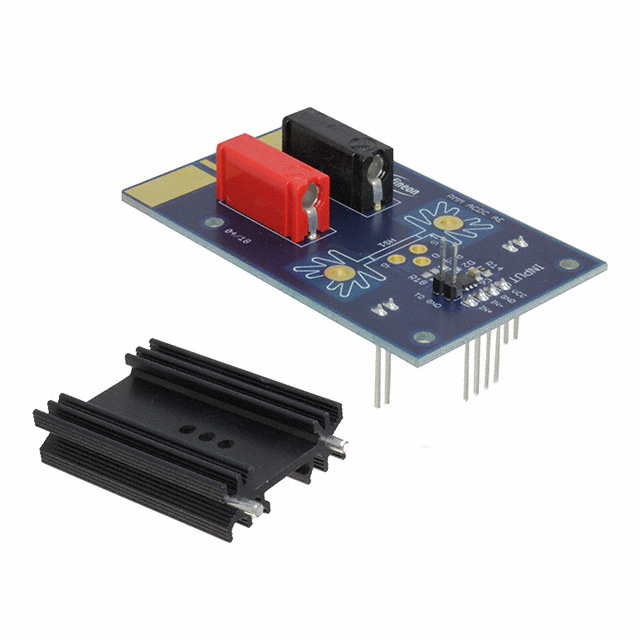

INFINEON TECHNOLOGIES 评估、开发板开发工具 KITDRIVER1EDN7512BTOBO1

KITDRIVER1EDN7512BTOBO1概述

    # EiceDRIVER™ 1EDN751x/1EDN851x 单通道低侧栅极驱动IC技术手册

    产品简介


    EiceDRIVER™ 1EDN751x/1EDN851x 是一款专为低侧开关设计的单通道栅极驱动集成电路(IC)。该IC具有强大的输出能力,能够提供4A的源电流和8A的漏电流,适用于逻辑电平MOSFET、正常电平MOSFET、超级结MOSFET及GaN HEMT器件。产品广泛应用于电源转换、电源供应、电机驱动等领域,如开关电源(SMPS)、功率因数校正系统、直流-直流电源转换器、低压驱动和电动工具等。

    技术参数


    主要技术规格
    - 输出电流:4 A(源电流),8 A(漏电流)
    - 传播延迟时间:19 ns(典型值)
    - 延迟精度:±6 ns(负延迟)至±4 ns(正延迟)
    - 输入电压:-10 V(耐受性)
    - 反向电流:5 A(耐受性)
    - 欠压锁定阈值:4.2 V/3.9 V(标准版)或8.0 V/7.0 V(高电压版)
    工作环境
    - 供电电压范围:4.5 V 至 20 V
    - 存储温度范围:-55°C 至 150°C
    - 运行温度范围:-40°C 至 150°C
    封装形式
    - PG-SOT23-6-2(6引脚)
    - PG-SOT23-5-1(5引脚)
    - PG-WSON-6-1(无铅封装,6引脚)

    产品特点和优势


    EiceDRIVER™ 1EDN751x/1EDN851x 以高效、可靠的性能在市场上脱颖而出。具体特点包括:
    - 高电流输出能力:可提供高达8A的漏电流,满足大功率应用需求。
    - 高速响应:19 ns的传播延迟时间,确保快速切换,降低开关损耗。
    - 高抗扰性:-10 V的输入电压耐受性,有效防止信号线间的交叉电流问题。
    - 稳健的保护机制:具备欠压锁定功能,保护电源MOSFET免于过度功耗。
    - 广泛的兼容性:与行业标准封装和引脚配置兼容,便于集成。

    应用案例和使用建议


    应用案例
    - 开关电源:利用其高电流输出能力,实现高效的电源转换。
    - 电机驱动:通过高速响应和高电流输出,优化电机控制系统的效率。
    - 光伏逆变器:耐受性强,适合光伏系统的复杂工作环境。
    使用建议
    - 热管理:采用合适的散热措施,确保IC在高温环境下稳定运行。
    - 信号线布线:避免信号线之间的干扰,确保可靠的数据传输。
    - 电路设计:考虑电源电压范围和保护机制,确保系统稳定运行。

    兼容性和支持


    兼容性
    - 与现有设备兼容:采用标准封装和引脚配置,易于集成到现有系统中。
    - 多种选择:根据不同应用场景,可以选择不同电压等级的产品型号。
    支持和服务
    - 技术支持:厂商提供全面的技术支持,帮助用户解决应用中的问题。
    - 保修政策:详细说明产品的保修期限和服务内容,确保用户权益。

    常见问题与解决方案


    常见问题
    - 信号传输问题:检查信号线是否受到干扰,重新布线。
    - 过热问题:增加散热片或使用散热风扇,改善散热效果。
    - 开关异常:检查电路连接是否正确,确认输入信号是否符合要求。
    解决方案
    - 针对信号干扰:增加滤波器,确保信号线间隔离。
    - 针对过热:选用散热性能更好的封装,提高散热效率。
    - 针对开关异常:确认供电电压范围,检查输入信号。

    总结和推荐


    EiceDRIVER™ 1EDN751x/1EDN851x 在低侧开关驱动领域表现出色,具备高效、高可靠性、宽温域等优势。特别适用于高电流输出、高速响应的应用场合,如电源转换、电机驱动和光伏逆变器等。考虑到其广泛的应用领域和强大的性能表现,强烈推荐用户选用该系列产品。

KITDRIVER1EDN7512BTOBO1参数

参数
零件状态 停产
包装方式 散装

KITDRIVER1EDN7512BTOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KITDRIVER1EDN7512BTOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 评估、开发板开发工具 INFINEON TECHNOLOGIES KITDRIVER1EDN7512BTOBO1 KITDRIVER1EDN7512BTOBO1数据手册

KITDRIVER1EDN7512BTOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 531.3684
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 531.36
