EVALM3IM564TOBO1

产品描述: 电动机控制评估测试板, 评估板, EVAL-M3-102T, IM564-X6D芯片
供应商型号: 3324624
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 评估、开发板开发工具 EVALM3IM564TOBO1

EVALM3IM564TOBO1概述

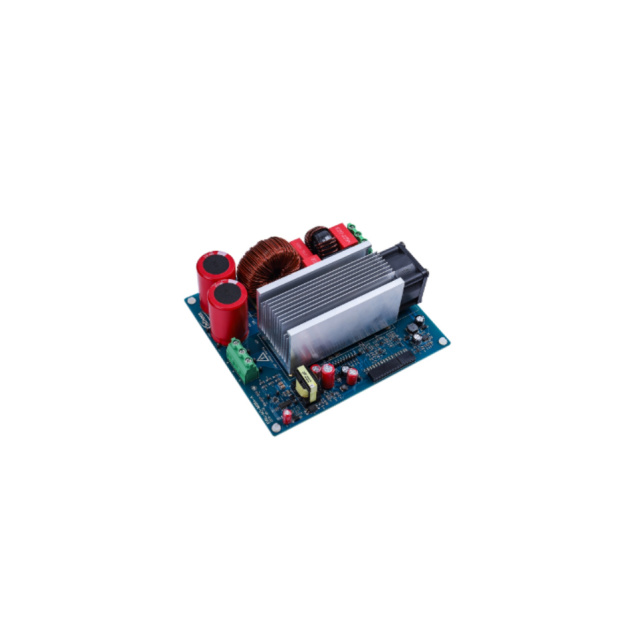

    EVAL-M3-IM564 iMOTION™ Modular Application Design Kit

    产品简介


    EVAL-M3-IM564 是一款由 Infineon 公司开发的用于电机驱动应用的评估板,是 iMOTION™ 模块化应用设计套件 (MADK) 的一部分。该评估板主要用于永久磁铁电机的控制,支持传感器无感正弦波控制。它结合了 PFC(功率因数校正)集成 IPM(智能功率模块),旨在为设计师提供一个易于使用的高性能电源平台。评估板的主要特点是单相输入、集成 PFC 和三相输出,使其适用于空调等家用电器及低功率电机驱动应用。

    技术参数


    - 输入电压:165~265 VAC
    - 最大输出功率:2800 W
    - 过流保护:集成
    - 温度保护:硬件过温保护
    - 输出电流:20A
    - 电压等级:600V
    - 驱动部分:采用 Infineon 的 CIPOS™ Mini IPM IM564-X6D/IM564-X6DS
    - PCB 尺寸:148 mm × 165 mm,双层设计,铜厚 35 μm
    - 认证标准:RoHS 合规

    产品特点和优势


    - 高集成度:整合了 PFC 和 IPM 于一体,简化了设计复杂度。
    - 高可靠性:包含过流保护、过温保护等功能,确保系统运行安全。
    - 高性能:具备功率因数校正能力,提高电机驱动效率。
    - 易于使用:通过 30 针 iMOTION™ MADK M3 接口连接到控制板,便于实验和测试。

    应用案例和使用建议


    EVAL-M3-IM564 可应用于多种家电设备,如空调、洗衣机等。建议在使用时注意:
    - 使用适当的高电压差分探头进行测量,以避免个人伤害。
    - 设备在断电后至少等待五分钟再处理,确保电容器充分放电至安全水平。

    兼容性和支持


    EVAL-M3-IM564 兼容于 PFC 集成的 CIPOS™ Mini IPM,这些 IPM 特征为 3 相共发射极且内置 NTC。Infineon 公司提供相应的软件工具,如 MCEWizard 和 MCEDesigner,以便用户快速上手。

    常见问题与解决方案


    1. 问:在断电后如何安全地处理评估板?
    答:断电后至少等待五分钟后处理,确保电容器充分放电至安全水平。
    2. 问:遇到测量高压波形时的误差怎么办?
    答:必须使用高电压差分探头进行测量,避免损坏设备或人身伤害。
    3. 问:如果发生过流或过热现象如何处理?
    答:评估板包含自动过流保护和过温保护机制,可自行切断电源防止进一步损坏。

    总结和推荐


    综上所述,EVAL-M3-IM564 是一款专为电机驱动应用设计的高效、可靠的评估板。它的高度集成、良好的保护机制和广泛的应用范围使得其成为家电制造商的理想选择。建议在进行相关项目时优先考虑使用此评估板,以加速开发进程并确保系统的安全性与可靠性。

EVALM3IM564TOBO1参数

参数
长*宽*高 165mm(长度)*148mm(宽度)
零件状态 在售
包装方式 盒装,散装

EVALM3IM564TOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

EVALM3IM564TOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 评估、开发板开发工具 INFINEON TECHNOLOGIES EVALM3IM564TOBO1 EVALM3IM564TOBO1数据手册

EVALM3IM564TOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
