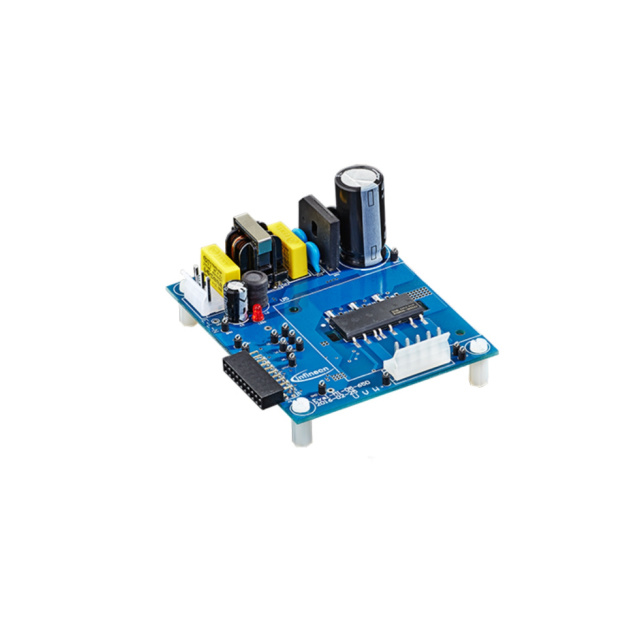

EVALM10565DTOBO2

产品描述: Infineon 三相电机驱动器评估测试板, 评估板, IRSM505-065DA2芯片
供应商型号: EVALM10565DTOBO2
供应商: 国内现货
标准整包数: 1

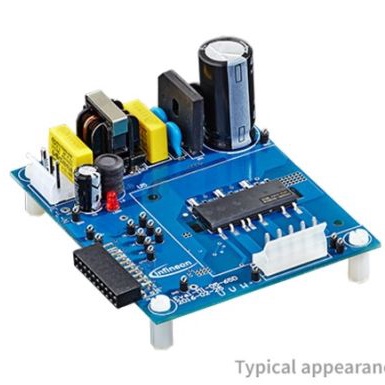

INFINEON TECHNOLOGIES 评估、开发板开发工具 EVALM10565DTOBO2

EVALM10565DTOBO2概述

    EVAL-M1-05-65D 电子元器件技术手册

    1. 产品简介


    EVAL-M1-05-65D 是由Infineon开发的一款用于电机驱动的评估板,集成了一款三相智能功率模块(IPM)。这款评估板属于Infineon的iMOTION™模组化应用设计套件的一部分,专为初次接触CIPOS™ Micro功率模块的设计者提供支持。EVAL-M1-05-65D 配备了所有必需的组件,能够实现无传感器磁场定向控制(FOC),并具有单相交流连接器、整流器、直流母线和三相输出等功能。此板可适用于需要电机驱动的应用场景。

    2. 技术参数


    - 输入电压: 100-240 Vrms
    - 频率: 50/60 Hz
    - 输入电流: 1.5 Arms
    - 输出功率(三相): 90 W(在220VAC输入时)
    - 每个相位的最大电流: 650 mA(@ 25°C)
    - 最大直流母线电压: 400 V
    - 最小直流母线电压: 110 V
    - 保护机制: 输出电流阈值2.5Apk
    - 供电规格:
    - 15V ±5%,最大20mA
    - 3.3V ±5%,最大50mA
    - 尺寸: 90mm x 75mm
    - 环境温度: 0至70°C
    - 湿度: 最大95%(非凝结)
    表2 列出了CIPOS™ Micro IPM模块(IRSM505-065 和 IRSM515-065)的绝对最大额定值,如MOSFET阻断电压、逻辑供应电压等。表3列出了推荐的工作条件。

    3. 产品特点和优势


    EVAL-M1-05-65D 模块的独特功能和优势如下:
    - 3相逆变器: 包括高压门极驱动器
    - 内部自举功能
    - 温度反馈: 通过NTC适用于IRSM505-065
    - 兼容性: 支持3.3V逻辑输入
    - 电流感应选择: 可以选择单分流或腿分流感应
    - 高隔离度: 1900Vrms(1分钟)
    - 故障诊断输出
    - 兼容标准示波器探头
    这些特点使其成为电机驱动应用的理想选择,在高效性和稳定性方面表现优异。

    4. 应用案例和使用建议


    EVAL-M1-05-65D 可应用于工业电机驱动、家电及电动工具等多种场景。对于实际使用,我们建议:
    - 在系统首次运行前,务必遵循用户手册的安全提示,确保安全操作。
    - 使用时注意电源管理,避免过载导致系统损坏。
    - 定期检查和维护,确保系统的长期稳定运行。

    5. 兼容性和支持


    EVAL-M1-05-65D 与多种控制板兼容,例如EVAL-M1-101T 或 EVAL-M1-099M,可以通过20针iMOTION™ MADK-M1接口进行连接。Infineon提供了相关的软件工具(如MCEDesigner 和 MCEWizard)来支持系统的配置和调试。

    6. 常见问题与解决方案


    以下是一些常见的问题及解决方法:
    - Q: 电源接反会怎样?
    - A: 系统将无法正常启动,建议重新正确连接电源。
    - Q: 出现过电流警告怎么办?
    - A: 检查电流感应装置是否正常工作,如有必要,请更换相应的电阻器。
    - Q: 如何安装外部保险丝?
    - A: 外部保险丝的接入点在评估板的J1端口,推荐接入合适容量的保险丝。

    7. 总结和推荐


    总体而言,EVAL-M1-05-65D 是一款针对电机驱动应用而设计的高性能评估板。其高集成度、易用性以及广泛的适用性使其成为市场上非常有竞争力的产品。如果你正在寻找一款可靠且易于上手的电机驱动解决方案,那么EVAL-M1-05-65D 将是一个不错的选择。

EVALM10565DTOBO2参数

参数
零件状态 最后售卖
包装方式 盒装
