KIT2K5WCCMTOLLTOBO1

产品描述:
供应商型号: J-IFNO-0071796
供应商: Chip1stop
标准整包数: 1
INFINEON TECHNOLOGIES 评估、开发板开发工具 KIT2K5WCCMTOLLTOBO1

KIT2K5WCCMTOLLTOBO1概述


    产品简介

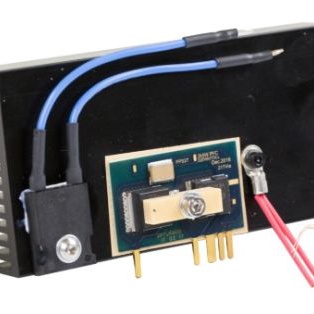

    产品名称:KIT2K5WCCMTOLL专家套件
    产品类型:
    - 这是一款用于功率因数校正(PFC)的应用的电子元器件专家套件,包含两个部分:评估板EVAL2K5WCCM4PV2和升级套件KIT2K5WCCMTOLL。它主要适用于电信、服务器、工业和通用开关模式电源(SMPS)领域。
    主要功能:
    - 提供一个方便的表面贴装(SMD)升级套件,用于将传统的通孔(THD)PFC阶段转换为SMD解决方案。
    - 内置600 V CoolMOS™ G7 SJ MOSFET和CoolSiC™ Schottky二极管650 V G5,旨在提高效率并简化设计流程。

    技术参数


    - 输入电压范围: 85 VAC ~ 265 VAC
    - 输入电流: <14 Aeff
    - 输出电压: 400 VDC
    - 最大输出电流: 6.25 A
    - 输出功率: 2.5 kW @ 230 VAC 输入电压时
    - 峰值效率: >98% @ 230 VAC
    - 拓扑结构: CCM PFC

    产品特点和优势


    - 易于使用的SMD解决方案: 简化了高电流硬开关拓扑(如PFC)的设计和实施,最高可达3 kW。
    - 热管理示例: 包含热管理的示例,帮助用户更好地理解和处理热问题。
    - 插拔式模块: 设计成插拔式模块,直接替换散热片即可完成SMD转换。
    - 高效能CoolMOS™ G7和CoolSiC™: 使用最新一代的CoolMOS™ G7和CoolSiC™二极管,提供卓越的性能和可靠性。

    应用案例和使用建议


    应用案例:
    - 本产品特别适合于电信、服务器、工业和通用SMPS系统。例如,在服务器电源中,它可以显著提升电源效率并降低发热。
    使用建议:
    - 在安装前确保电路板和套件清洁无尘,以避免短路或接触不良。考虑到可能的电磁干扰,应在电路中增加适当的屏蔽措施。

    兼容性和支持


    - 兼容性: KIT2K5WCCMTOLL专家套件专门设计用于EVAL2K5WCCM4PV2评估板。它支持所有符合标准的4引脚布局的电路板。
    - 技术支持: 厂商提供了详细的文档和视频教程,包括应用笔记、仿真模型、数据手册和PCB设计数据。此外,还有在线工具和模拟器,可帮助用户快速入门并优化设计。

    常见问题与解决方案


    1. 问:如何更换散热片?
    - 答: 将旧散热片从PFC模块上卸下,然后用提供的新散热片替换,确保接触良好,以提高散热效果。
    2. 问:如何连接输入和输出电缆?
    - 答: 请参考用户手册中的连接图,确保正确连接,并检查所有连接点是否牢固,以避免意外断开。
    3. 问:如何调节频率?
    - 答: 用户可以通过改变“焊接跳线”的设置来调节频率,具体步骤请参阅手册中的相关章节。

    总结和推荐


    总体评价:
    - KIT2K5WCCMTOLL专家套件以其独特的SMD解决方案和高效的CoolMOS™ G7技术脱颖而出,是设计高性能PFC系统的理想选择。
    - 它不仅简化了设计过程,还通过提供详尽的技术文档和支持材料,帮助用户快速熟悉并掌握新技术。
    推荐程度:
    - 强烈推荐。对于希望优化电源效率和热管理的设计工程师来说,这是一个绝佳的选择。

KIT2K5WCCMTOLLTOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KIT2K5WCCMTOLLTOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 评估、开发板开发工具 INFINEON TECHNOLOGIES KIT2K5WCCMTOLLTOBO1 KIT2K5WCCMTOLLTOBO1数据手册

KIT2K5WCCMTOLLTOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
