KITDRIVER2EDN7524GTOBO1

产品描述: Infineon评估测试板, 评估板, 2EDN7524G芯片
供应商型号: ET-2981502
供应商: 海外现货
标准整包数: 1

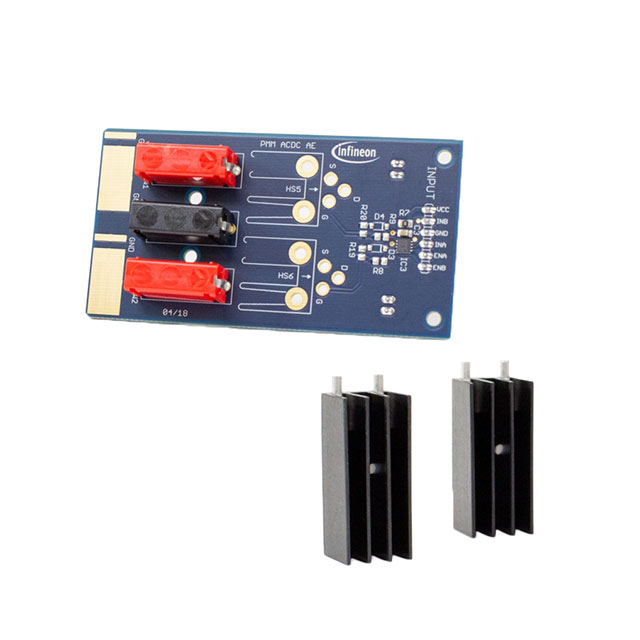

INFINEON TECHNOLOGIES 评估、开发板开发工具 KITDRIVER2EDN7524GTOBO1

KITDRIVER2EDN7524GTOBO1概述


    产品简介


    产品类型:
    KITDRIVER2EDN7524G 是由英飞凌(Infineon Technologies AG)设计的一款评估套件,主要用于驱动 TO-220 封装的 MOSFET。此套件提供了一套完整的硬件和软件工具,用于开发和测试基于 MOSFET 的驱动电路。
    主要功能:
    - 驱动 TO-220 封装的 MOSFET。
    - 支持测量和分析 MOSFET 的驱动波形和延迟时间。
    - 包含散热片以确保 MOSFET 在高电压场景下有效散热。
    应用领域:
    - 电力电子转换系统(如开关电源、电机控制等)。
    - 工业自动化和控制系统。
    - 汽车电子和新能源汽车。

    技术参数


    基本规格:
    - 封装: TO-220
    - 驱动器型号: 2EDN7524G
    - 散热片: 适用于 TO-220 MOSFET
    电气特性:
    - VINH: 2.1 V (门限电压)
    - VINL: 1.02 V (门限电压)
    - CLOAD: 1.8 nF (负载电容)
    - RG,MOSFET: 0.82 Ω (栅极电阻)
    - RG,SOURCE: 39 Ω (源极电阻)
    - RG,SINK: 33 Ω (漏极电阻)
    - Vcc: 12 V (CoolMOS™) / 8 V (OptiMOS™)
    工作环境:
    - 工作温度范围:未明确提及,通常在工业标准范围内。
    - 存储温度范围:未明确提及,通常在工业标准范围内。

    产品特点和优势


    独特功能:
    - 高度集成化设计,便于快速搭建和测试。
    - 可以调整门极电阻,以优化驱动性能。
    - 具备良好的散热设计,确保长时间稳定运行。
    优势:
    - 采用英飞凌的先进技术,提供出色的驱动能力和稳定性。
    - 简化的组装过程,使得初学者和专业工程师都能轻松上手。
    - 可应用于多种电力电子应用场景,具有广泛的应用前景。

    应用案例和使用建议


    应用案例:
    - 使用 KITDRIVER2EDN7524G 可以构建一个简单的开关电源原型,通过调整门极电阻来观察 MOSFET 的驱动特性。
    - 例如,在构建一个简单的 Boost 转换器时,可以使用该套件来驱动 MOSFET,并测量其驱动波形和延迟时间。
    使用建议:
    - 确保按照手册中的步骤正确安装散热片,特别是在高电压应用场景中。
    - 根据具体的应用需求调整门极电阻,以达到最佳的驱动效果。
    - 注意电源输入电流的限制,避免对驱动电路造成损害。

    兼容性和支持


    兼容性:
    - KITDRIVER2EDN7524G 可与各种 TO-220 封装的 MOSFET 兼容,但需根据具体应用选择合适的 MOSFET 型号。
    - 可与英飞凌提供的其他电源管理和控制芯片配合使用。
    支持:
    - 英飞凌提供详细的技术文档和在线支持,帮助用户解决使用过程中遇到的问题。
    - 用户可以通过英飞凌官方网站联系技术支持团队获取进一步的帮助。

    常见问题与解决方案


    问题1:如何正确安装散热片?
    - 解决方案: 请参考手册中的安装指南,或访问英飞凌的官方网站下载详细的装配指南()。
    问题2:门极电阻应该如何调整?
    - 解决方案: 门极电阻的选择取决于具体的应用需求。可以通过增加或减少门极电阻来调整 MOSFET 的驱动速度,从而影响驱动波形和延迟时间。

    总结和推荐


    综合评估:
    KITDRIVER2EDN7524G 是一款非常实用且易于使用的评估套件,特别适合初学者和专业工程师进行 MOSFET 驱动电路的设计和测试。其集成化的设计和丰富的技术资源使其成为电力电子领域的一个优秀选择。
    推荐结论:
    强烈推荐给需要快速搭建和测试 MOSFET 驱动电路的用户。该套件不仅提供了完整的硬件支持,还提供了详尽的技术文档和在线支持,能够显著提高研发效率。

KITDRIVER2EDN7524GTOBO1参数

参数
长*宽*高 84mm*44mm*55mm
零件状态 在售
包装方式 散装

KITDRIVER2EDN7524GTOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KITDRIVER2EDN7524GTOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 评估、开发板开发工具 INFINEON TECHNOLOGIES KITDRIVER2EDN7524GTOBO1 KITDRIVER2EDN7524GTOBO1数据手册

KITDRIVER2EDN7524GTOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.1747 ¥ 278.6673
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 278.66
