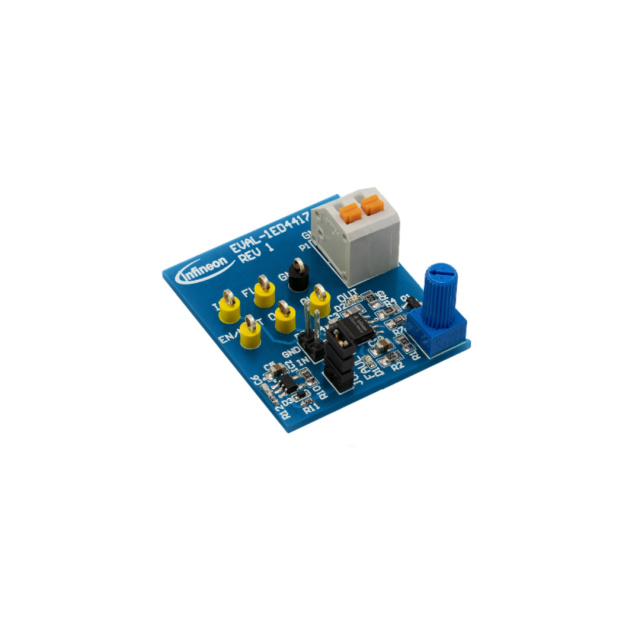

EVAL1ED44176N01FTOBO1

产品描述: MOSFET栅极驱动器评估测试板, 评估板, 1ED44176N01F芯片
供应商型号: 3536220
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 评估、开发板开发工具 EVAL1ED44176N01FTOBO1

EVAL1ED44176N01FTOBO1概述


    产品简介


    1ED44176N01F低侧驱动器
    1ED44176N01F 是一款具有过流保护和故障/使能功能的低侧驱动器。它主要用于功率电子领域的应用,如电机控制、电源转换等。该产品提供精确的过流检测能力,并通过硬件和软件相结合的方式,有效提高了系统的可靠性和效率。

    技术参数


    - 固定供电电压: VCC – 0.5 V 到 25 V
    - 输出电压范围: COM - 0.5 V 到 VCC + 0.5 V
    - 过流检测电压: OCP - 0.5 V 到 VCC + 0.5 V
    - 使能和故障报告引脚电压: EN/FLT - 0.5 V 到 VCC + 0.5 V
    - 逻辑输入电压: IN - 0.5 V 到 VCC + 0.5 V
    - 最大电源耗散: 0.625 W(在TA ≤ 25°C时)
    - 热阻: 200°C/W
    - 工作温度范围: -40°C 到 150°C
    - 存储温度范围: -55°C 到 150°C
    - 焊锡温度: 300°C(持续10秒)

    产品特点和优势


    1ED44176N01F 具备多种显著的特点和优势:
    1. 精确的过流检测: 采用正电压输入进行过流检测,0.5 V过流阈值具有±5%的准确度,确保对电流异常的快速响应。
    2. 多功能引脚设计: 集成故障输出和使能引脚,便于系统控制和故障诊断。
    3. 高可靠性: 采用CMOS施密特触发输入,增强抗噪声能力。
    4. 广泛的逻辑电平兼容性: 支持3.3 V、5 V和15 V逻辑输入,方便与多种控制器连接。
    5. 强大的保护功能: 包括欠压锁定保护(UVLO)、过流保护(OCP)和短路保护(SCP),确保系统的稳定运行。
    6. 高速响应: 采用主动高信号逻辑,可实现快速响应。

    应用案例和使用建议


    1ED44176N01F 在电机控制、开关电源等应用中表现出色。例如,在电机控制电路中,1ED44176N01F 用于驱动IGBT或MOSFET,确保电机在过载情况下自动断开以防止损坏。
    使用建议:
    - 布线: 尽量缩短输入信号线长度(少于2-3厘米),减少信号衰减和噪声干扰。
    - 滤波: 使用低ESR陶瓷旁路电容(约1µF)靠近芯片的VCC和VSS引脚,确保电源稳定。
    - 接地: 将驱动器输出返回与输入逻辑地分开,避免噪声耦合。
    - 保护电路: 确保外部电流检测电阻(RCS)与低侧IGBT之间的布线尽可能短,以减少寄生电感并提高噪声免疫。

    兼容性和支持


    1ED44176N01F 与多种逻辑电平兼容,包括3.3 V、5 V和15 V。制造商Infineon提供了详尽的技术支持文档和专业服务,帮助用户在安装和调试过程中解决可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入信号噪声干扰 | 使用RC滤波器,缩短输入信号线长度 |
    | 过流保护无法正常工作 | 检查外部RCS值是否正确,确保连接到正确的引脚 |
    | 设备无法启动 | 检查VCC电压是否在规定范围内,确认电源接地 |

    总结和推荐


    综上所述,1ED44176N01F 是一款高性能的低侧驱动器,具备精确的过流检测能力和丰富的保护功能。它在电机控制和开关电源等应用中表现优异。尽管价格相对较高,但其带来的可靠性和效率提升是值得的。对于需要高性能和高可靠性的应用场合,强烈推荐使用1ED44176N01F。
