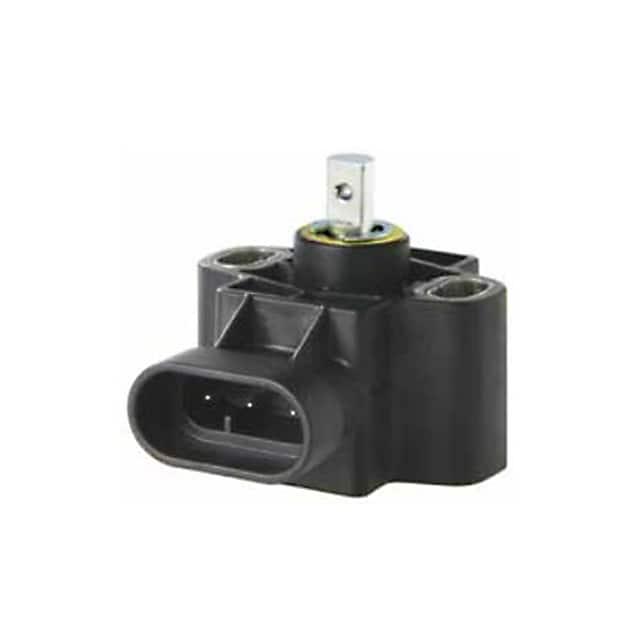

RTY-120-LVNAX

产品分类: 位置传感器
厂牌: HONEYWELL
产品描述: Hall Effect 120°(±60) Increase Clockwise 模拟电压 5.5V ±1% 旋转位置 Flatted Shaft 底座安装 55mm(长度)*40.6mm(高度)
供应商型号:
供应商:
标准整包数: 0
HONEYWELL 位置传感器 RTY-120-LVNAX

RTY-120-LVNAX概述


    产品简介


    Honeywell RTY系列和RTP系列霍尔效应旋转位置传感器是专为在恶劣环境中实现非接触式传感设计的高可靠性解决方案。它们适用于交通运输和工业应用,提供了一种在降低成本的同时保持高性能的选择。RTY系列传感器具有内置轴(可选配杠杆),而RTP系列则通过分离磁铁和传感器主体实现更高水平的非接触式传感,从而消除了由径向力引起的磨损问题。

    技术参数


    电气参数
    - 电源电压:
    - RTY/LV:5 ±0.5 Vdc
    - RTY/HV:10 Vdc 至 30 Vdc
    - RTP/LV:5 ±0.5 Vdc
    - RTP/HV:10 Vdc 至 30 Vdc
    - 电源电流:
    - 正常状态:20 mA (RTY/LV), 25 mA (RTY/HV), 32 mA (RTP/LV), 47 mA (RTP/HV)
    - 输出短路至地面:20 mA (RTY/LV), 25 mA (RTY/HV), 32 mA (RTP/LV), 47 mA (RTP/HV)
    - 输出信号:
    - 0.5 Vdc 至 4.5 Vdc
    - 反相输出:4.5 Vdc 至 0.5 Vdc
    - 延迟时间: 4 ms (典型值)
    - 过压保护: 10 Vdc
    - 反极性保护: -10 Vdc (-30 Vdc for RTP)
    - 输出到地面短路保护: 持续
    - 分辨率: 12 位
    - 负载电阻(接地拉下): 10 kΩ (典型值)
    机械参数
    - 预期寿命:
    - RTY/LV:35 M 周期
    - RTP:无限旋转
    - 气隙:
    - 裸磁体执行器:3.00 mm ±0.5 mm [0.12 in ±0.02 in]
    - 安装在轴上的磁体执行器:2.00 mm ±0.5 mm [0.08 in ±0.02 in]
    - 最大错位:2.00 mm [0.08 in]
    - 材料:
    - 轴:不锈钢
    - 磁体:钕铁硼 (NdFeB)
    - 传感器外壳:聚对苯二甲酸丁二醇酯 (PBT) 塑料
    - 配套连接器:AMP Superseal 282087-1
    - 安装螺丝尺寸:
    - RTY:无磁性不锈钢 M5 螺丝和 10 mm [0.39 in] OD 法兰
    - RTP:无磁性不锈钢 M4 × 0.7 螺丝和 8 mm [0.31 in] OD 法兰
    环境参数
    - 工作温度范围: -40 °C 至 125 °C [-40 °F 至 257 °F]
    - 防护等级: IP69K
    - 冲击: 50 G 峰值
    - 振动: 20 G 峰值
    - 盐雾测试: 符合 SAE J1455 标准

    产品特点和优势


    - 真正的非接触式操作: 无需物理接触即可检测位置变化,大大延长了使用寿命。
    - 长寿命: RTY系列传感器寿命可达35 M 周期,而RTP系列理论上可以无限旋转。
    - 坚固耐用的密封封装: IP69K防护等级确保传感器能够在大多数恶劣环境下正常工作。
    - 标准汽车级电磁兼容性测试: 包括反向极性保护和短路保护。
    - 多种配置选择: 支持不同的供电电压、输出类型和传感器类型,适用于广泛的工业和运输应用。

    应用案例和使用建议


    应用案例:
    - 在卡车、客车、越野车、起重机和其他工业/建筑/农业车辆和设备中,用于检测位置和运动(如踏板、油门、换挡杆、手柄、方向盘和连杆)。
    - 在客车和卡车中,用于悬架/跪姿控制。
    - 在船用发动机和耕作设备中,用于倾斜/倾斜调整。
    使用建议:
    - 安装注意事项: 在安装过程中,请确保遵循制造商的安装指南,避免因安装不当导致的损坏。
    - 电气接口: 使用合适的电源电压,并确保正确连接信号线和地线,以避免潜在的电气损坏。
    - 环境适应性: 由于这些传感器设计用于恶劣环境,因此请确保在极端条件下也能正常工作。

    兼容性和支持


    - 兼容性: 这些传感器与大多数标准电气接口兼容,且与多种类型的执行器兼容。
    - 技术支持: Honeywell提供了全面的技术支持,包括安装、操作和维护指南。客户可以通过当地的销售办事处获取最新的规格、价格和支持信息。

    常见问题与解决方案


    - 问题: 传感器无法正常工作。
    - 解决方案: 检查电源电压是否在规定范围内,并确认所有连接都已正确安装。
    - 问题: 输出信号不稳定。
    - 解决方案: 检查是否有外部干扰源,例如强磁场或其他电气设备。
    - 问题: 传感器无法承受剧烈震动。
    - 解决方案: 确保安装牢固,并考虑增加额外的固定措施。

    总结和推荐


    总体来说,Honeywell的RTY系列和RTP系列霍尔效应旋转位置传感器是一款非常可靠的产品,尤其适合需要在恶劣环境中进行非接触式传感的应用。凭借其长寿命、高精度和宽工作温度范围,这些传感器在交通运输和工业自动化等领域表现优异。对于需要高可靠性的用户,我们强烈推荐使用这些传感器。此外,Honeywell提供的强大技术支持和广泛的配置选项使其成为市场上极具竞争力的产品之一。

RTY-120-LVNAX参数

参数
旋转角 120°(±60)
线性度 ±1%
最小工作供电电压 -
电阻容差 -
最大工作供电电压 5.5V
致动器类型 Flatted Shaft
输出类型 Increase Clockwise
线性范围 -
用于测量 旋转位置
技术 Hall Effect
输出 模拟电压
长*宽*高 55mm(长度)*40.6mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装
