UMFT311EV

产品描述: 无线通信开发工具, UMFT311EV芯片, 用于USB
供应商型号: 2285515
供应商: 海外现货
标准整包数: 1

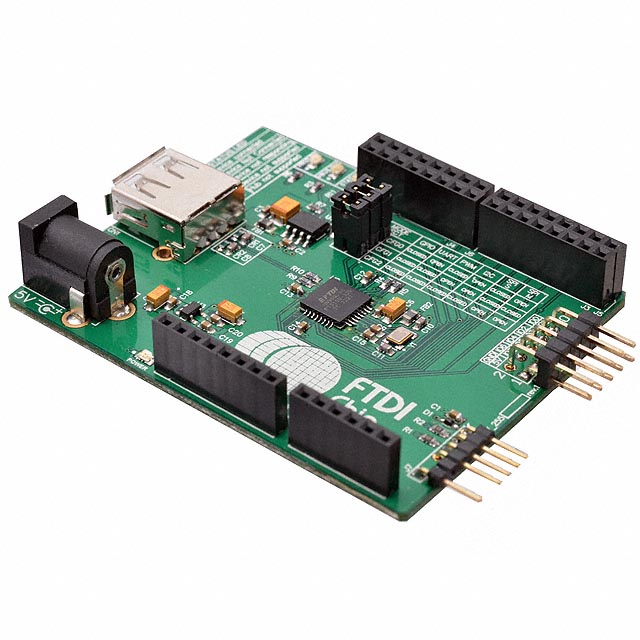

FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 UMFT311EV

UMFT311EV概述

    电子元器件产品技术手册:FT311D开发模块

    产品简介


    FT311D开发模块是一款专为通过Android平台连接USB配件而设计的开发工具。此模块利用FT311D集成电路实现USB主机功能,主要用于提供Android平台到外部硬件设备的访问接口。FT311D开发模块支持多种通信接口,包括GPIO(通用输入输出)、UART(串行通信接口)、PWM(脉冲宽度调制)、I2C主控、SPI主控和SPI从属接口。

    技术参数


    - 适用系统:支持运行Android开放附件模式(通常从3.1版本开始,某些平台可能支持较低版本如2.3.4)。
    - 外部晶振:12MHz。
    - 工作电压:+5V单电源供电。
    - 兼容标准:USB 2.0全速兼容。
    - 工作温度范围:-40°C至+85°C。
    - 物理尺寸:长×宽×高 = 68.58mm × 55.38mm × 14.00mm。
    - 引脚配置:支持六种不同的接口模式选择,通过三根模式选择引脚进行配置。
    - USB错误指示针:提供USB错误状态指示。
    - 扩展功能:具备GPIO、UART、PWM、I2C Master、SPI Slave及SPI Master等功能。

    产品特点和优势


    - 易于使用:提供六种可选接口模式,简单易用。
    - 集成度高:内置全部必要组件,加速产品开发。
    - 广泛应用:适用于多种Android平台,支持Android开放附件模式。
    - 多用途接口:支持多种常用接口标准,如GPIO、UART、PWM、I2C、SPI等,提高模块的灵活性和实用性。
    - 强大的兼容性:能够在-40°C至+85°C的温度范围内正常工作,确保在极端环境下也能稳定运行。
    - 简化开发流程:缩短开发时间,能够快速集成到现有系统中。

    应用案例和使用建议


    典型应用场景:
    1. 连接Android手机和配件:如通过USB摄像头捕捉视频流。
    2. 连接Android平板和配件:如通过蓝牙适配器扩展无线连接能力。
    3. 控制仪器仪表:如使用Android设备操作工业传感器。
    4. 家庭自动化:如通过智能家居控制系统远程操控家里的灯光、窗帘等。
    5. 数据日志记录:如通过USB设备将日志数据同步到Android设备上。
    使用建议:
    - 在选择接口模式时,根据具体需求合理配置引脚。
    - 考虑到模块的功耗,在设计系统时注意电源管理。
    - 在恶劣环境下使用时,确保模块的散热性能。

    兼容性和支持


    FT311D开发模块设计为与任何支持Android开放附件模式的Android平台兼容。厂商提供了丰富的技术支持和文档资源,以帮助开发者更快地上手并解决问题。此外,厂商还提供编程端口(J7)用于重新编程模块,尽管这种情况较为少见,因为该模块通常出厂即装好。

    常见问题与解决方案


    1. Q:如何选择合适的接口模式?
    - A: 通过调整三根模式选择引脚(JP1、JP2和JP3)来选择所需的接口模式。
    2. Q:如果遇到USB通信故障怎么办?
    - A: 检查USB连接是否稳固,确认电源供应是否稳定,并检查软件设置。
    3. Q:如何处理SPI通信问题?
    - A: 确认SPI模式配置正确,检查相关引脚是否正确连接,并尝试重启模块。

    总结和推荐


    综合评价:
    FT311D开发模块是一款高效、灵活的开发工具,适合广泛的应用场景。其强大的兼容性和多种接口选项使其成为连接Android平台和外设的理想选择。该模块不仅便于使用,还能显著减少开发时间和成本。
    推荐:
    鉴于其在多个领域的适用性和高性能,我们强烈推荐FT311D开发模块给正在寻求高效便捷开发工具的研发人员和制造商。

UMFT311EV参数

参数
零件状态 在售
包装方式 散装

UMFT311EV厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

UMFT311EV数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 FUTURE TECHNOLOGY DEVICES INTERNATIONAL UMFT311EV UMFT311EV数据手册

UMFT311EV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 311.4009
5+ ¥ 305.8402
10+ ¥ 300.2794
50+ ¥ 300.2794
100+ ¥ 300.2794
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 311.4
直接购买
加入购物车
