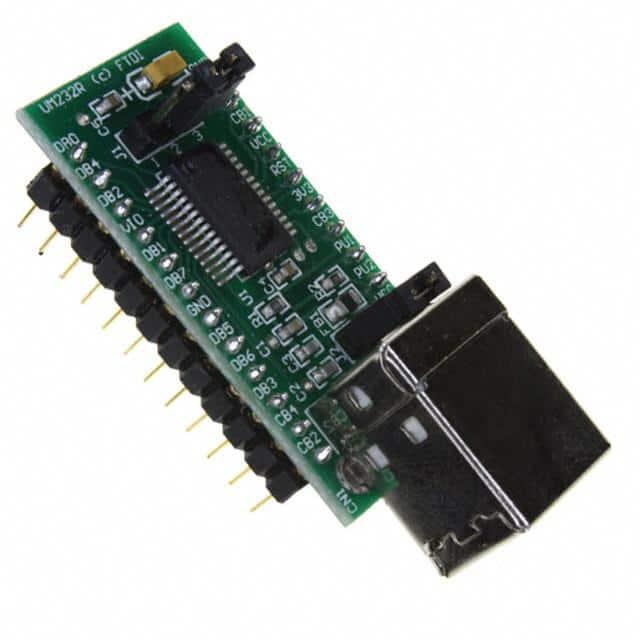

UM232R

产品描述: FTDI Chip开发板, 无线通信开发工具, FT232RL芯片
供应商型号: 10B-1146036-4
供应商: 国内现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 UM232R

UM232R概述


    产品简介


    UM232R USB - Serial UART 发展模块是一款用于开发USB到串行接口(UART)通信的模块。该模块基于FTDI公司的FT232RL芯片,具备了USB到串行UART接口的转换功能,具有可选的时钟输出和FTDIChip-ID安全认证功能。此外,该模块还支持异步和同步位击模式接口。

    技术参数


    主要特性
    - 单芯片USB到UART同步串行数据传输接口
    - 全集成USB协议处理,无需额外的固件编程
    - 支持7或8数据位、1或2停止位以及奇偶校验位
    - 全硬件或X-On/X-Off软件握手支持
    - 数据传输速率:300波特至3兆波特(RS422/RS485和TTL电平),300波特至1兆波特(RS232)
    - 提供3000000/(n + x)种非标准波特率
    电气特性
    - 供电电压:+4.0V至+5.25V
    - 工作温度范围:-40°C 至 +85°C
    - 典型电流消耗:正常操作时15mA,USB挂起时约70μA
    - 内部时钟频率:6MHz, 12MHz, 24MHz, 48MHz
    工作环境
    - 存储温度:-65°C 至 150°C
    - 湿度要求:30°C/60%相对湿度下可存储168小时

    产品特点和优势


    UM232R USB - Serial UART 发展模块 的独特功能和优势如下:
    - 集成度高:内置了时钟电路、EEPROM和USB电阻,大幅降低了外围电路的需求。
    - 支持多种通信标准:如RS232、RS422和RS485,适用于广泛的工业和消费电子产品。
    - 安全特性:集成FTDIChip-ID™,可用于软件许可和加密。
    - 灵活性:支持多种配置,例如自供电和总线供电。
    - 高性能:具备低功耗和低USB带宽消耗特性,适于节能设计。

    应用案例和使用建议


    UM232R USB - Serial UART 发展模块 广泛应用于多种设备和系统,包括但不限于:
    - USB转RS232/RS422/RS485转换器
    - 将传统外设升级为USB接口
    - 手机USB数据传输线和接口
    - 医疗设备:如USB智能卡读卡器、USB医疗应用等
    使用建议:
    - 在连接外部逻辑时,可以利用CBUS信号配置外部电源管理功能,如利用PWREN#信号来控制外部电路的供电。
    - 对于USB高功率总线供电设备,需要正确设置内部EEPROM以报告其电流需求。

    兼容性和支持


    UM232R USB - Serial UART 发展模块 具备良好的兼容性,支持多种操作系统驱动程序,包括:
    - Windows 10/8/7/XP
    - MAC OS
    - Linux
    用户可以通过官网下载免费的VCP和D2XX驱动程序,以简化驱动开发过程。同时,提供FTPROG工具,用于在内部EEPROM上配置CBUS信号选项。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:在USB挂起时电流消耗过高。
    - 解决方案:启用内部EEPROM中的PWREN#信号配置,以确保在挂起模式下电流消耗符合USB规范要求。

    - 问题:连接到不同逻辑电平的设备时出现问题。
    - 解决方案:通过跳线设置VIO PWR,选择合适的电源电压(如3.3V或5V),确保与外部逻辑电平兼容。

    总结和推荐


    综上所述,UM232R USB - Serial UART 发展模块 是一款高度集成、多功能且易于使用的USB转UART接口模块。它的多种配置选项和强大的兼容性使其在各种工业和消费类应用中表现出色。对于需要高效、稳定USB转串行通信解决方案的设计者而言,该模块是理想的选择。强烈推荐使用此模块进行相关项目开发。

UM232R参数

参数
零件状态 在售
包装方式 盒装

UM232R厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

UM232R数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 FUTURE TECHNOLOGY DEVICES INTERNATIONAL UM232R UM232R数据手册
