UMFT231XA-01

产品描述: FTDI Chip USB至UART评估套件, 无线通信开发工具
供应商型号: 768-1113-ND
供应商: Digi-Key
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 UMFT231XA-01

UMFT231XA-01概述

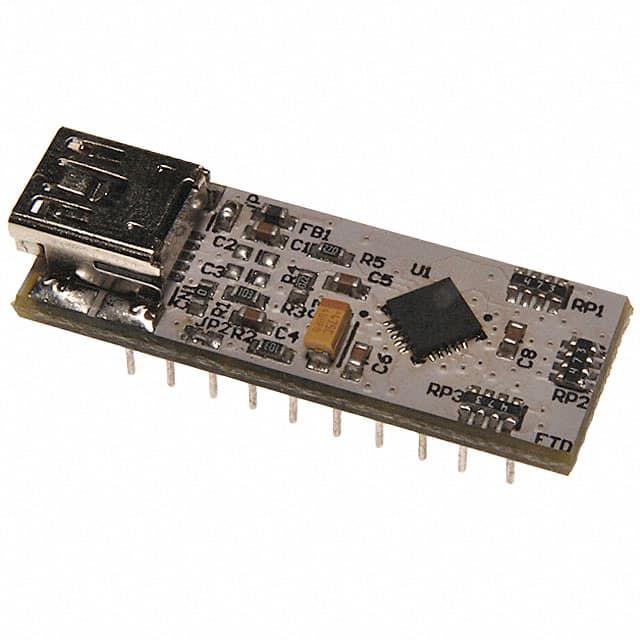

    UMFT231XA USB to Full-Handshake UART Development Module

    1. 产品简介


    UMFT231XA是一款由Future Technology Devices International Ltd设计和制造的USB到串行全握手UART(通用异步收发传输器)开发模块。这款模块适用于需要高精度和可靠通信的应用场景,特别适合于要求数据完整性的工业控制和嵌入式系统中。UMFT231XA采用标准的0.3英寸宽的20针DIP(双列直插式封装)插座,可以直接插入标准电路板上。

    2. 技术参数


    - 接口类型:USB到全握手UART
    - 时钟频率:内部生成6MHz、12MHz、24MHz时钟
    - 电压范围:3.3V输出,1.8V至3.3V的I/O电源
    - 工作电流:低功耗设计,最大可提供100mA电流
    - 接口模式:支持异步和同步位打信号接口模式
    - 外形尺寸:标准7.62mm宽的20针DIP封装
    - 连接方式:板载USB迷你B型插槽
    - 兼容操作系统:Windows 10、Windows 8.1、Windows 7、Windows Vista、Windows XP(32/64位)、Windows XP Embedded、Windows CE.NET 4.2、5.0和6.0、Mac OS X、Linux 3.0及以上版本、Android
    - 温度范围:-40°C至+85°C

    3. 产品特点和优势


    - 全握手功能:支持完整的握手协议,确保数据的可靠传输。
    - 电池充电检测:具备电池充电检测功能,可以允许通过专用充电端口以更高的电流对电池进行充电。
    - 灵活配置:通过焊接链接可以实现功能配置,例如外部电源选项和逻辑参考电平的变化。
    - 集成度高:集成FT231XQ芯片,具备多种USB接口功能。
    - 适用广泛:适用于各种工控和嵌入式系统,特别适合需要稳定性和可靠性的应用场景。

    4. 应用案例和使用建议


    UMFT231XA常用于工业自动化控制系统、嵌入式设备和物联网设备中,因为它提供了可靠的串行通信和精确的数据传输。为了更好地利用该模块的功能,建议用户根据具体的应用需求进行适当的配置和设置,例如调整电源模式、更改逻辑电平等。
    - 工业自动化:适用于需要稳定通讯的工业控制系统,例如PLC(可编程逻辑控制器)和SCADA(数据采集与监视控制系统)。
    - 嵌入式系统:作为MCU(微控制器单元)与外设之间的桥梁,实现数据的可靠传输。
    - 物联网设备:为智能家居和智能城市项目提供稳定的无线连接。

    5. 兼容性和支持


    - 兼容性:UMFT231XA与广泛的第三方驱动程序兼容,适用于多种操作系统。
    - 技术支持:用户可以从FTDI官方网站下载相关驱动程序和支持文档,获得及时的技术支持。

    6. 常见问题与解决方案


    - 问题:设备无法识别
    - 解决方法:检查USB连接线是否完好,确认驱动程序已正确安装。
    - 问题:数据传输不稳定
    - 解决方法:检查硬件接线是否正确,尤其是数据线和地线连接。
    - 问题:模块过热
    - 解决方法:确保散热措施得当,避免长时间高强度使用。

    7. 总结和推荐


    总体而言,UMFT231XA是一款功能强大且灵活的USB到全握手UART开发模块。它不仅提供了稳定的串行通信能力,还具有灵活的配置选项,适用于多种工业和嵌入式应用。强烈推荐给需要稳定和可靠数据传输的开发者和工程师。

UMFT231XA-01参数

参数
零件状态 在售
包装方式 盒装

UMFT231XA-01厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

UMFT231XA-01数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 FUTURE TECHNOLOGY DEVICES INTERNATIONAL UMFT231XA-01 UMFT231XA-01数据手册

UMFT231XA-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
