UMFT234XD-NC

产品描述: 无线通信开发工具, UMFT234XD芯片, 用于USB
供应商型号: 2419934
供应商: element14
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 UMFT234XD-NC

UMFT234XD-NC概述

    UMFT234XD Breakout Modules 技术手册

    1. 产品简介

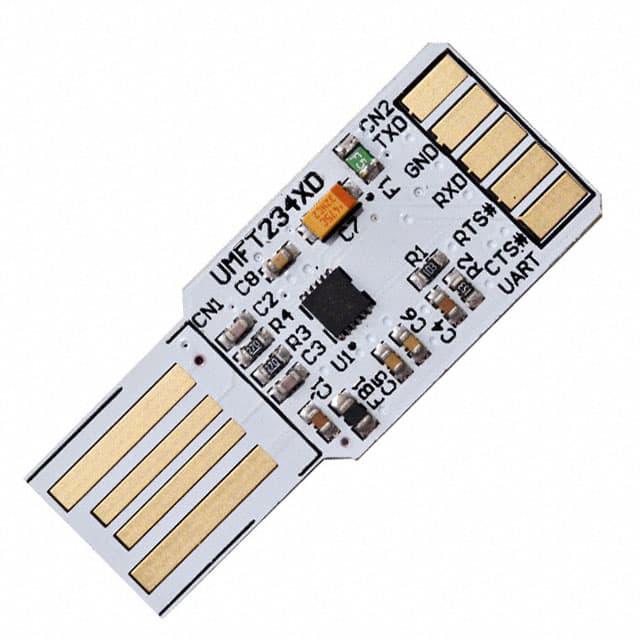

    UMFT234XD 是一款由 Future Technology Devices International(FTDI)公司生产的USB到UART转换模块。它通过FT234XD IC将USB 2.0全速接口转换为UART接口,主要用于连接计算机和外部设备之间的串行通信。这些模块无需额外的USB连接器,可以直接插入到USB主机端口上,适用于各种需要USB转串口的应用场合。

    2. 技术参数


    - 工作电压: UART 接口操作电压为+3.3V,但所有I/O引脚均支持5V电压。
    - 电流输出: UART 输出电压可以提供最大50mA的电流。
    - USB电源: 最大可以从USB总线提供500mA的电流(高功率USB设计),低功率设计最大为100mA。
    - 电气特性: 支持USB 2.0全速模式(12Mbps)。
    - 兼容性: 支持多种操作系统,包括Windows、Mac OS X、Linux、Android等。
    - 环境要求: 符合RoHS标准,完全符合欧盟2002/95/EC指令。
    - 信号引脚: 包括TXD、RXD、RTS#、CTS#、CB0等。

    3. 产品特点和优势


    - 易于集成: 无需额外的USB连接器,直接插在USB主机端口上。
    - 多功能控制引脚: CBUS0引脚可配置为多种功能,如数据传输、驱动信号、时钟输出等。
    - 高稳定性: 内置MTP ROM配置,可以在断电后保持状态,防止数据丢失。
    - 广泛兼容性: 兼容多种主流操作系统,方便开发。

    4. 应用案例和使用建议


    - 应用场景: 适用于各种需要USB转串口通信的应用,例如智能家居系统、工业控制系统、自动化设备等。
    - 使用建议: 在连接模块时确保引脚方向正确,避免反接导致的连接问题。建议在使用前详细阅读手册,以确保正确配置CBUS0引脚的功能。

    5. 兼容性和支持


    - 兼容性: 支持多种操作系统,包括Windows、Mac OS X、Linux、Android等。
    - 技术支持: 用户可以从FTDI网站下载相关驱动程序,也可以联系客服获取进一步的技术支持。

    6. 常见问题与解决方案


    - Q: 如何解决连接不稳定的问题?
    - A: 确认USB电缆长度不要过长,同时检查模块与USB端口的连接是否牢固。
    - Q: 为什么模块无法正常工作?
    - A: 检查模块的供电是否正常,确保USB电源供应充足。
    - Q: 如何配置CBUS0引脚的功能?
    - A: 使用FTDI的编程工具FTProg进行配置,确保按照手册中的步骤进行操作。

    7. 总结和推荐


    总体而言,UMFT234XD是一款功能强大且易于使用的USB到UART转换模块。它具有广泛的兼容性和多样化的功能配置选项,适用于各种复杂的应用场景。因此,我们强烈推荐该产品给那些需要USB转串口通信的开发者和系统设计师。

UMFT234XD-NC参数

参数
零件状态 在售
包装方式 盒装

UMFT234XD-NC厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

UMFT234XD-NC数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 FUTURE TECHNOLOGY DEVICES INTERNATIONAL UMFT234XD-NC UMFT234XD-NC数据手册

UMFT234XD-NC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 92.8914
10+ ¥ 81.3756
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 92.89
