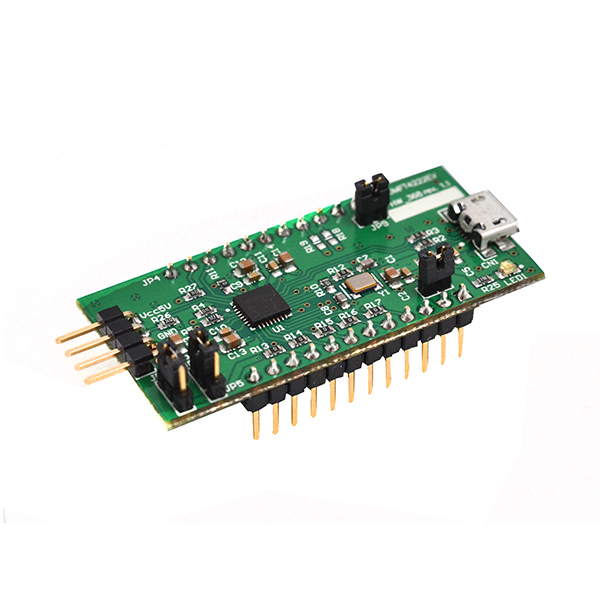

UMFT4222EV-D

产品描述: FT4222H Interface Controller Development Board
供应商型号: 2860316
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 UMFT4222EV-D

UMFT4222EV-D概述

    UMFT4222EV USB2.0 to QuadSPI/I2C Bridge Development Module Datasheet

    1. 产品简介


    UMFT4222EV是一款开发模块,采用FTDI公司的FT4222H芯片,实现高速USB 2.0到QuadSPI/I2C桥接。该模块体积小巧,封装紧凑,适用于多种嵌入式系统设计。其主要功能是通过USB接口实现与外部设备的高效通信,支持多种数据传输模式。

    2. 技术参数


    - 芯片型号: FT4222H
    - USB接口: 符合USB 2.0标准
    - SPI接口: 支持单/双/四比特模式的数据传输,最大数据传输速率可达28 Mbps
    - I2C接口: 支持100 kbps标准模式、400 kbps快速模式、1 Mbps快速模式加和3.4 Mbps高速模式
    - 工作电压: 3.3V、2.5V或1.8V
    - 电源管理: USB自供电和总线供电模式
    - GPIO: 可配置GPIO,用于多种用途控制
    - 工作温度范围: -40°C至+85°C

    3. 产品特点和优势


    - 灵活多样的接口支持: 支持多种数据传输模式(单/双/四比特),兼容USB、SPI和I2C接口,适用于多种嵌入式系统。
    - 高数据传输速率: 在SPI模式下,最高可达到28 Mbps的数据传输速率,确保高效通信。
    - 集成电源管理: 内置电源管理和自动复位电路,确保系统稳定运行。
    - OTP内存: 集成OTP内存,方便存储厂商特定信息,减少BOM成本。
    - 驱动支持广泛: 兼容多种操作系统,如Windows、Linux、macOS等,提供便捷的驱动支持。

    4. 应用案例和使用建议


    - 工业控制: 可以利用USB接口实现对工业设备的远程控制,提高系统的灵活性。
    - 数据采集: 通过SPI/I2C接口,可以高效采集外部传感器的数据。
    - 安全模块: 用于软件/硬件加密的USB dongle,增强数据安全性。
    - 使用建议: 根据具体应用场景选择合适的配置模式(自供电或总线供电),确保最佳性能和稳定性。

    5. 兼容性和支持


    - 兼容性: 与多种USB控制器(UHCI、OHCI、EHCI、XHCI)兼容。
    - 支持服务: 提供完整的文档和技术支持,可通过FTDI官网下载最新的驱动和开发工具。

    6. 常见问题与解决方案


    - 问题1: 设备连接不上PC
    - 解决方案: 确认USB线缆正确连接且没有损坏,尝试更换不同的USB端口。
    - 问题2: 数据传输不稳定
    - 解决方案: 检查电源供电是否正常,尝试调整SPI/I2C的时钟频率。
    - 问题3: 无法配置GPIO
    - 解决方案: 使用FTPROG工具重新配置GPIO设置,确保所有配置项正确无误。

    7. 总结和推荐


    综上所述,UMFT4222EV凭借其强大的功能、丰富的接口支持和广泛的驱动支持,在多种应用场景中展现出色的表现。其灵活性和可靠性使其成为开发者和工程师的理想选择。因此,强烈推荐使用UMFT4222EV开发模块来构建高效的嵌入式系统。

UMFT4222EV-D参数

参数
零件状态 在售
包装方式 散装

UMFT4222EV-D厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

UMFT4222EV-D数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 评估、开发板开发工具 FUTURE TECHNOLOGY DEVICES INTERNATIONAL UMFT4222EV-D UMFT4222EV-D数据手册

UMFT4222EV-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
