JBM-008

厂牌: PI SUPPLY
产品描述: TPA3118D2DAP Audio Amplifier Development Tool
供应商型号: DV-30163324
供应商: 海外现货
标准整包数: 1
PI SUPPLY 评估、开发板开发工具 JBM-008

JBM-008概述


    产品简介

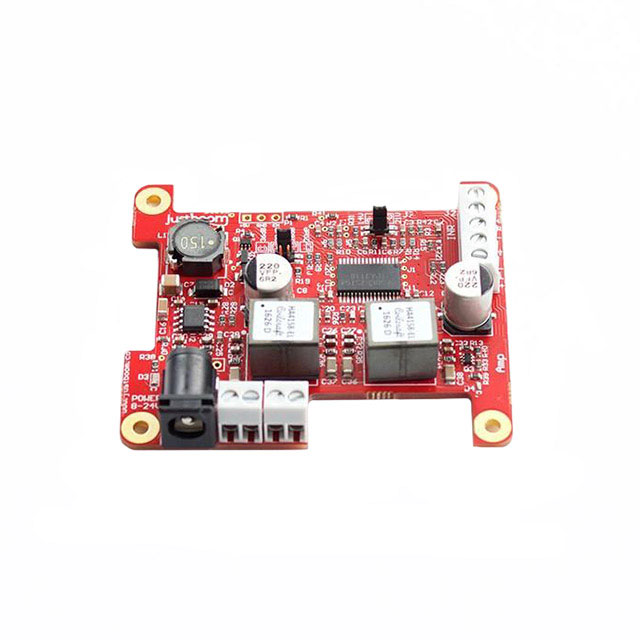

    JustBoom Amp是一款高性能的音频功率放大器,适用于多种应用场景。它既可以作为独立的放大器使用,也可以与JustBoom DAC或DAC HAT板搭配使用,形成一个完整的数字模拟转换器和放大器组合。这款放大器设计简单,无需焊接即可轻松安装,非常适合各种DIY音频爱好者和专业人士。

    技术参数


    - 输出功率:立体声2x55瓦(峰值),2x30瓦(RMS)
    - 采样率:最高192kHz / 24位
    - 输入连接:5个线性输入连接,支持平衡和非平衡输入
    - 电源输入:2.1mm直流电源插孔,可接受8至24伏电源
    - 功耗:8欧姆扬声器下,推荐24伏75瓦电源;4欧姆扬声器下,推荐15至19伏58瓦电源
    - 谐波失真:总谐波失真(THD+N)为0.1%,信号噪声比(SNR)为102 dB A-Wtd
    - 尺寸和重量:13 x 7.5 x 2.5 cm,重0.075公斤

    产品特点和优势


    - 全高清音质:支持高达192kHz/24位的音频分辨率,确保高保真音频体验。
    - 方便易用:插件式设计,无需焊接,所有安装硬件都已提供。
    - 高效率:采用Texas Instruments的TPA3118D2DAP Class-D放大芯片,最大输出功率可达2x55瓦。
    - 多功能配置:内置硬件跳线,可配置输出电压和增益设置。
    - 扩展能力:可以与JustBoom DAC或DAC HAT板配合使用,提供背电源支持,简化系统设计。
    - ESD保护:先进的静电放电保护,确保系统稳定运行。

    应用案例和使用建议


    JustBoom Amp适用于多种音频项目和应用场景:
    - 紧凑型独立放大器:适用于现有的DAC板,提供高品质音频体验。
    - 一体化DAC和放大器:与JustBoom DAC/DAC HAT板组合使用,形成高效便捷的音频解决方案。
    - 流媒体播放器:用于高清晰度音频播放,支持云存储或网络存储。
    - 多房间音频系统:适合用于家庭多房间音频播放。
    - 媒体中心/机顶盒:用于客厅娱乐系统的音频播放。
    使用建议:
    - 根据所使用的扬声器阻抗选择合适的电源供应,以获得最佳性能。
    - 在与JustBoom DAC/DAC HAT板组合使用时,注意确保所有连接正确,避免音频干扰。

    兼容性和支持


    - 兼容性:JustBoom Amp可以与JustBoom DAC和DAC HAT板配合使用,也支持作为独立设备使用。
    - 电源支持:当与JustBoom DAC或DAC HAT板组合使用时,可以为其提供电源支持,简化电源管理。

    常见问题与解决方案


    - Q: 电源供应不足导致声音小怎么办?
    - A: 确保使用推荐的电源供应。例如,对于8欧姆的扬声器,使用24伏75瓦电源;对于4欧姆的扬声器,使用15至19伏58瓦电源。

    - Q: 如何调节输出电压和增益设置?
    - A: 可通过内置硬件跳线进行配置。根据需要调整至所需的输出电压(14V和21V)和增益设置(20dB、26dB、32dB、36dB)。

    总结和推荐


    综上所述,JustBoom Amp凭借其高清晰度的音频表现、易于使用的插件式设计和强大的多功能配置,成为了一款非常具有竞争力的产品。无论是DIY爱好者还是专业音频工程师,都可以从中受益。因此,我强烈推荐使用JustBoom Amp来提升您的音频体验。

JBM-008参数

参数
长*宽*高 130mm(长度)*75mm(宽度)
零件状态 在售
包装方式 散装

JBM-008厂商介绍

Pi Supply是一家领先的电子元器件分销商,专注于提供广泛的电子组件和解决方案,以满足各种工业和商业应用的需求。公司主营产品分类包括:

1. 被动元件:如电阻、电容、电感等,广泛应用于电源管理、信号处理等领域。
2. 主动元件:包括各种集成电路(IC)、晶体管、二极管等,用于电路设计和信号放大。
3. 连接器和电缆:用于设备间的连接和数据传输。
4. 传感器和控制器:在自动化、监控和环境监测中发挥关键作用。
5. 电源管理:提供电源模块和电池管理解决方案。

Pi Supply的优势在于:

- 广泛的产品线:提供一站式服务,满足客户的多样化需求。
- 快速响应:高效的供应链管理确保快速交货。
- 技术支持:提供专业的技术支持和解决方案咨询。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:致力于提供优质的客户服务和售后支持。

Pi Supply致力于通过其高质量的产品和服务,为客户创造价值并推动技术创新。

JBM-008数据手册

厂牌 PDF简要描述 下载
PI SUPPLY 评估、开发板开发工具 PI SUPPLY JBM-008 JBM-008数据手册

JBM-008封装设计

查看详情并下载
Symbol
Footprint
3D Model
