JBM-001

厂牌: PI SUPPLY
产品描述:
供应商型号: ET-2803738
供应商: 海外现货
标准整包数: 1
PI SUPPLY 评估、开发板开发工具 JBM-001

JBM-001概述

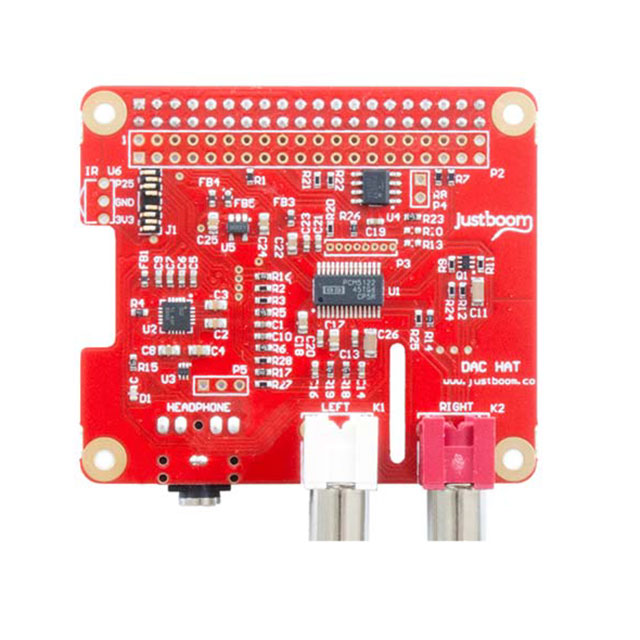

    JustBoom DAC HAT for Raspberry Pi 技术手册

    产品简介


    JustBoom DAC HAT是一款专为Raspberry Pi设计的即插即用型高分辨率数字模拟转换器(DAC)。通过简单地将这款插件板(HAT)堆叠在Raspberry Pi A+、B+、2B或最新的3B上,即可立即投入使用。它适用于对音频质量有较高要求的应用场景,如家庭娱乐系统、多房间音频播放器等。

    技术参数


    - DAC芯片: Burr-Brown / Texas Instruments PCM5122 DAC芯片,支持高达384kHz/32位采样率。
    - 耳机放大器: Texas Instruments TPA6133A2,输出功率为138mW。
    - 信号噪声比(SNR): 112dB。
    - 总谐波失真(THD+N): -93dB。
    - 音频输入接口: I2S接口,可降低CPU负载。
    - 电源供应: 直接由GPIO引脚供电,无需额外线缆或电源适配器。
    - 尺寸: 13 x 7.5 x 2.5 cm。
    - 重量: 0.065 kg。

    产品特点和优势


    - 全高清音质: 支持384kHz/32位采样率,提供卓越的音频体验。
    - 集成耳机放大器: 包含一个耳机放大器,适合桌面高清音频播放。
    - 即插即用: 无需焊接,适合初学者和专业人员使用。
    - 硬件和软件音量控制: 可通过Raspberry Pi进行音量调节。
    - 兼容多种操作系统: 支持Raspbian、NOOBS、OSMC、RuneAudio等多种操作系统。
    - 扩展性强: 所有的Raspberry Pi GPIO引脚仍然可以访问,方便后续扩展。

    应用案例和使用建议


    - 高清音频播放器: 适用于从云或网络存储流式传输高清音频。
    - 多房间音频播放器: 用于多个房间的音频同步播放。
    - 媒体中心: 作为家庭娱乐系统的组成部分,实现高品质音频播放。
    - 背景音乐播放器: 用于商业场所如商场、电梯等。
    - 桌面音频播放器: 配合耳机放大器,实现高品质的桌面音频播放。
    使用建议:
    - 在使用前,建议先阅读详细的安装指南,以确保正确安装和配置。
    - 对于需要远程控制的场景,可以利用附带的红外接收器实现遥控操作。

    兼容性和支持


    - 兼容性: 与Raspberry Pi A+、B+、2B、3B兼容。对于Raspberry Pi Zero,建议使用JustBoom DAC Zero。
    - 附加组件: 可以与JustBoom Amp配合使用,增加放大能力和额外输出端口。
    - 官方支持: 提供全面的驱动支持,可在Raspbian和NOOBS系统中直接使用。

    常见问题与解决方案


    - 问题1: 安装过程中出现连接错误。
    - 解决方案: 确保正确安装HAT板,并检查所有连接是否牢固。
    - 问题2: 音频输出质量不佳。
    - 解决方案: 检查是否正确配置了音频设置,并确保使用高质量的音频线材。
    - 问题3: 红外遥控不起作用。
    - 解决方案: 确认红外接收器已正确安装并配置,尝试更换不同型号的红外接收器。

    总结和推荐


    JustBoom DAC HAT凭借其出色的音质、简便的安装和广泛的兼容性,成为Raspberry Pi音频应用的理想选择。无论是初学者还是专业用户,都能轻松上手。其丰富的功能和强大的兼容性使其在市场上具有很高的竞争力。强烈推荐给需要高质量音频输出的用户。
    通过上述分析,可以看出JustBoom DAC HAT不仅在技术参数上表现出色,而且在应用范围和用户体验方面也具有显著优势。无论是搭建家庭影院系统,还是作为多房间音频播放器,JustBoom DAC HAT都是一个值得信赖的选择。

JBM-001参数

参数
零件状态 在售
包装方式 散装

JBM-001厂商介绍

Pi Supply是一家领先的电子元器件分销商,专注于提供广泛的电子组件和解决方案,以满足各种工业和商业应用的需求。公司主营产品分类包括:

1. 被动元件:如电阻、电容、电感等,广泛应用于电源管理、信号处理等领域。
2. 主动元件:包括各种集成电路(IC)、晶体管、二极管等,用于电路设计和信号放大。
3. 连接器和电缆:用于设备间的连接和数据传输。
4. 传感器和控制器:在自动化、监控和环境监测中发挥关键作用。
5. 电源管理:提供电源模块和电池管理解决方案。

Pi Supply的优势在于:

- 广泛的产品线:提供一站式服务,满足客户的多样化需求。
- 快速响应:高效的供应链管理确保快速交货。
- 技术支持:提供专业的技术支持和解决方案咨询。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:致力于提供优质的客户服务和售后支持。

Pi Supply致力于通过其高质量的产品和服务,为客户创造价值并推动技术创新。

JBM-001数据手册

厂牌 PDF简要描述 下载
PI SUPPLY 评估、开发板开发工具 PI SUPPLY JBM-001 JBM-001数据手册

JBM-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
