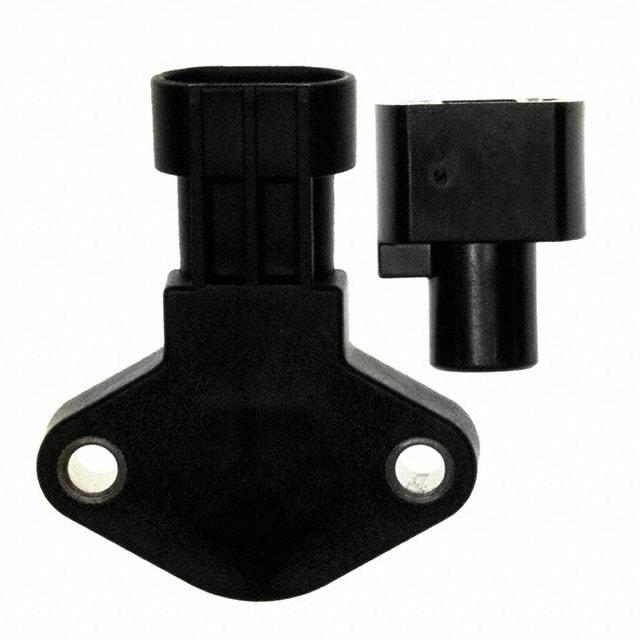

CU103603

产品分类: 位置传感器
厂牌: ZF FRIEDRICHSHAFEN
产品描述: 霍尔效应 0°~45° Increase Clockwise 模拟电压 16V ±3.5% 角度 External Magnet,Included 底座安装 57.3mm*48.3mm*17.7mm
供应商型号: CU103603
供应商: Master
标准整包数: 1
ZF FRIEDRICHSHAFEN 位置传感器 CU103603

CU103603概述


    产品简介


    AS500106磁力载体是一款专为角度位置传感器设计的产品,属于电子元器件的一种。它主要用于提供磁场以确保角度位置传感器能够准确测量旋转角度。该产品广泛应用于工业自动化、汽车电子、机器人技术等领域,对于需要精确角度检测的应用至关重要。

    技术参数


    - 环境规格
    - 振动:15g正弦波,9.26gRMS轴向;所有3个轴,频率范围为40Hz至2kHz。
    - 工作温度:-40°C至125°C(-40°F至257°F)。
    - 存储温度:-40°C至150°C(-40°F至302°F)。
    - 盐雾测试:SAE J1455第4.3.3节标准。
    - 浸泡测试:SAE J1455第4.4.1节标准,涵盖发动机油及添加剂、传动油、水、动力转向液、刹车液、洗涤溶剂、汽油、柴油、酒精、防冻混合液、电池酸液、盐水、煤油、氨气等。
    - 机械规格
    - 推荐紧固件:M4帽螺丝。
    - 推荐扭矩:3Nm(26.5英寸磅)。
    - 尺寸
    - 尺寸:未具体提供。
    - 产品系列
    - AS500106:仅包含磁铁。
    - CU103601:包含AN820001传感器,可检测180°范围内的角度。
    - CU103602:包含AN820002传感器,可检测360°范围内的角度。
    - CU103603:包含AN820003传感器,可检测45°范围内的角度。

    产品特点和优势


    - PPS外壳:耐高温且具有良好的机械强度。
    - 钐钴28磁铁:提供稳定的磁场,确保传感器精度。
    - RoHS合规:符合欧盟环保要求,适用于各种环保应用场景。
    - 广泛的工作温度范围:从-40°C到125°C,适应多种恶劣环境。
    - 抗振动能力:通过严格的振动测试,保证在剧烈运动环境下的稳定性。
    - 多种安装选项:包含不同型号,可以满足不同角度检测需求。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于车门开闭检测、座椅位置调整、方向盘旋转角度监测等。
    - 工业自动化:机器人手臂的旋转角度监测、传送带的位置控制等。
    - 航空航天:飞行器姿态控制系统中角度检测的辅助组件。
    使用建议
    - 在安装过程中确保使用推荐的紧固件和扭矩,避免安装不当导致的精度偏差。
    - 对于不同的应用场景选择合适的型号,例如对于需要全范围旋转角度检测的应用选择CU103602。
    - 在使用过程中定期检查传感器和磁力载体的连接是否牢固,确保信号传输的准确性。

    兼容性和支持


    - 该产品可与各类角度位置传感器配套使用,具体型号需根据实际应用需求进行选择。
    - 厂商提供标准技术支持,针对客户的具体问题提供及时响应和解决方案。

    常见问题与解决方案


    - Q: 如何选择合适的磁力载体型号?
    - A: 选择时需要考虑所需检测的角度范围。例如,对于需要检测360°旋转的应用,应选择CU103602型号。
    - Q: 如何确保传感器信号的准确性?
    - A: 定期检查磁力载体与传感器之间的连接是否牢固,保持清洁并避免外部干扰。

    总结和推荐


    AS500106磁力载体是一款高性能的电子元器件,以其高精度、稳定性和广泛的温度适应性在多个行业中表现出色。其丰富的型号选择和可靠的制造质量使其成为众多应用的理想选择。推荐在需要精准角度检测的应用场合优先选用此产品。

CU103603参数

参数
电阻容差 -
用于测量 角度
输出 模拟电压
致动器类型 External Magnet,Included
线性度 ±3.5%
技术 霍尔效应
最大工作供电电压 16V
线性范围 -
最小工作供电电压 -
输出类型 Increase Clockwise
旋转角 0°~45°
长*宽*高 57.3mm*48.3mm*17.7mm
安装方式 底座安装
零件状态 在售

CU103603厂商介绍

ZF Friedrichshafen AG是一家全球领先的汽车零部件供应商,总部位于德国。公司主营产品包括传动系统、底盘系统、车身控制系统和电子系统等,广泛应用于乘用车、商用车、工程机械和轨道交通等领域。

ZF Friedrichshafen的优势主要体现在以下几个方面:

1. 技术创新:公司持续投入研发,拥有多项专利技术,引领行业技术发展。

2. 产品线丰富:公司产品涵盖汽车零部件的各个领域,能够为客户提供一站式解决方案。

3. 客户资源:公司与全球各大汽车制造商建立了长期合作关系,客户资源丰富。

4. 全球布局:公司在全球设有多个生产基地和研发中心,能够快速响应客户需求。

5. 质量控制:公司严格执行质量管理体系,产品质量得到客户广泛认可。

CU103603数据手册

厂牌 PDF简要描述 下载
ZF FRIEDRICHSHAFEN 位置传感器 ZF FRIEDRICHSHAFEN CU103603 CU103603数据手册

CU103603封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 61.6722 ¥ 512.7789
5+ $ 58.3913 ¥ 485.4996
10+ $ 49.3879 ¥ 410.64
25+ $ 47.0952 ¥ 385.6628
50+ $ 46.3884 ¥ 379.8744
100+ $ 45.6815 ¥ 374.086
250+ $ 45.6815 ¥ 374.086
库存: 87
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 512.77
