EV1HMC798ALC4

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 4568582
供应商: 海外现货
标准整包数: 1

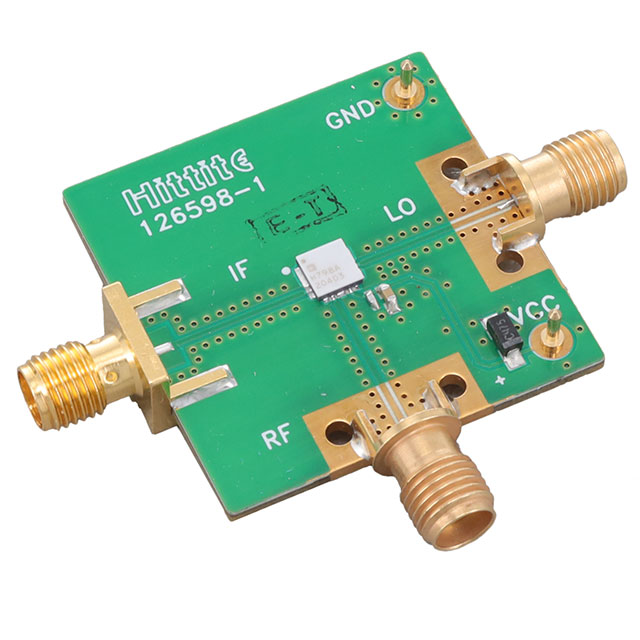

ANALOG DEVICES 评估、开发板开发工具 EV1HMC798ALC4

EV1HMC798ALC4概述


    产品简介


    HMC798ALC4是一款基于砷化镓(GaAs)工艺制造的毫米波集成电路(MMIC)混频器,工作频率范围为24 GHz至34 GHz。它采用倍频子谐波泵浦(×2)技术,能够作为上变频器或下变频器在指定频率范围内运行。此款混频器特别适用于微波及甚小孔径终端(VSAT)无线电、测试设备、点对点无线电、卫星通信(SATCOM)、军事电子战(EW)、电子对抗(ECM)及指挥控制、通信和情报(C3I)等领域。

    技术参数


    - 频率范围:
    - 射频(RF):24 GHz 至 34 GHz
    - 本振(LO):12 GHz 至 18 GHz
    - 中频(IF):直流至4 GHz
    - 电源电流:
    - ICC:97 mA 到 125 mA
    - 电源电压:
    - VCC:4.75 V 至 5.25 V
    - LO驱动电平:
    - 0 dBm 至 6 dBm
    - 2 × LO至RF隔离度:
    - 30 dB 至 36 dB(在不同频率范围内)
    - 上变频性能:
    - 转换损耗:10 dB 至 12.5 dB(24 GHz 至 30 GHz)
    - 输入三阶交调截点(IP3):17.5 dBm 至 20 dBm(24 GHz 至 30 GHz)
    - 下变频性能:
    - 转换损耗:10.5 dB 至 13.5 dB(30 GHz 至 34 GHz)
    - 输入三阶交调截点(IP3):23 dBm 至 25 dBm(30 GHz 至 34 GHz)

    产品特点和优势


    HMC798ALC4的主要优势在于其高效率和宽频率范围。单个正向电源供电(5 V),典型输入电流为97 mA,保证了产品的低功耗和高效能。转换损耗较低,有助于保持信号完整性。此外,这款混频器还具备优异的隔离度和线性度,可在广泛的温度范围内稳定工作。特别值得注意的是,其紧凑的表面贴装(SMT)设计消除了焊接需求,提高了生产效率和可靠性。

    应用案例和使用建议


    HMC798ALC4广泛应用于多种系统,如微波无线电、VSAT通信系统、测试设备、卫星通信以及军用电子战系统。例如,在VSAT通信系统中,HMC798ALC4可以用于处理来自卫星的高频频段信号,提供可靠的中频信号转换。为了充分利用其特性,建议在设计电路时考虑适当的偏置条件,并确保良好的散热设计以避免过热现象。

    兼容性和支持


    HMC798ALC4采用24引脚、3.90 mm × 3.90 mm 的陶瓷LCC封装,支持RoHS标准。由于其SMT设计,可轻松与其他SMT元件集成,无需额外的手工焊接步骤。Analog Devices提供详尽的技术文档和客户支持,确保用户能够顺利进行产品设计和调试过程。

    常见问题与解决方案


    - Q: 在高温环境下,HMC798ALC4的性能如何变化?
    - A: 根据数据手册,温度变化对性能影响显著。例如,输入IP3在不同温度下的变化曲线显示,随着温度升高,IP3会有所降低。建议设计时增加适当的温度补偿措施。
    - Q: 如何提高HMC798ALC4的工作稳定性?
    - A: 确保正确连接接地引脚,并保持良好的散热设计,防止因温度过高导致的产品失效。

    总结和推荐


    综上所述,HMC798ALC4是一款高性能、多用途的混频器,适用于多种复杂的应用环境。其卓越的转换损耗、高隔离度以及广泛的频率范围使其成为市场上极具竞争力的选择。强烈推荐给需要高可靠性、高性能混频器的用户。建议在使用过程中遵循厂商提供的技术文档,确保产品能够充分发挥其潜在优势。

EV1HMC798ALC4参数

参数
零件状态 在售
包装方式 盒装

EV1HMC798ALC4厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
