EV1HMC424ALH5

厂牌: ANALOG DEVICES

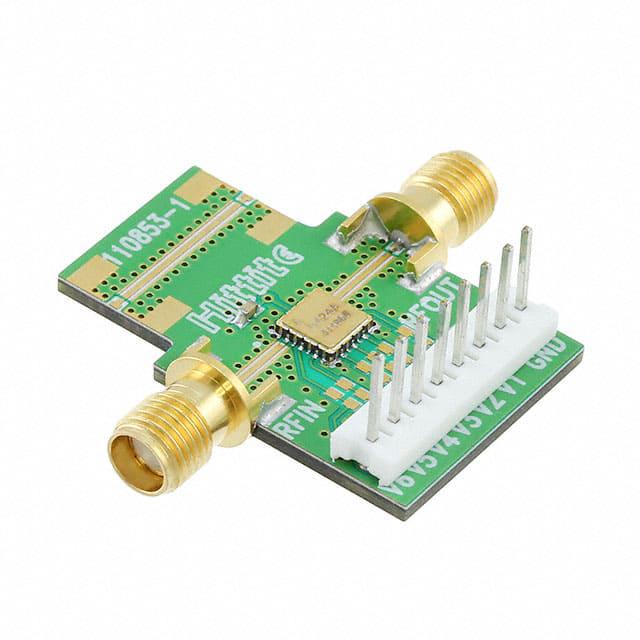

产品描述: HMC424ALH5 Digital Attenuator Evaluation Board
供应商型号: 4568577
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC424ALH5

EV1HMC424ALH5概述

    # 电子元器件产品技术手册:HMC424ALH5

    产品简介


    HMC424ALH5 概述
    HMC424ALH5 是一款具有数字控制功能的微带线(SMT)型GaAs MMIC六位数字衰减器,由Analog Devices, Inc.生产。该产品适用于多种高端应用领域,包括电信基础设施、军事无线电通信、雷达与电子战(ECM)、空间系统以及测试仪器仪表。
    主要功能
    - 步进精度高:最小步进为0.5 dB,可实现高达31.5 dB的总衰减。
    - 宽频带覆盖:直流至13 GHz频率范围。
    - 优越的电气特性:插入损耗低,典型的插入损耗在各频段内均低于4.7 dB。
    应用领域
    HMC424ALH5 可广泛应用于各种需要精确控制信号强度的应用场景,如信号传输和接收的衰减控制、雷达系统的信号处理、无线通信系统的信号调节等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | DC | 13 GHz | - | GHz |
    | 插入损耗 (DC - 4 GHz) | 2.7 | 3.2 | - | dB |
    | 插入损耗 (4.0 - 8.0 GHz)| 3.3 | 3.8 | - | dB |
    | 插入损耗 (8.0 - 12.0 GHz)| 4.2 | 4.7 | - | dB |
    | 插入损耗 (12.0 - 13.0 GHz)| 4.7 | 5.2 | - | dB |
    | 衰减范围 | - | 31.5 | - | dB |
    | 返回损耗 | - | 12 | - | dB |
    | 衰减精度 (0.5 - 16.5 dB)| - | ±0.4 | - | dB |
    | 衰减精度 (17 - 31.5 dB) | - | ±0.5 | - | dB |

    产品特点和优势


    独特功能
    - 高精度控制:每个衰减状态之间的误差仅±0.3 dB,确保了高精度的信号控制。
    - 宽频带覆盖:支持直流到13 GHz的宽带操作,适用于多频段应用。
    - 易于集成:采用标准SMT封装,适合现代电子产品的小型化设计要求。
    - 可靠性高:工作温度范围为-40°C到+85°C,可满足苛刻的工业和军事环境需求。
    市场竞争力
    HMC424ALH5 在设计上充分考虑了不同应用场景下的可靠性需求,其出色的电气特性使其成为高性能衰减器领域的佼佼者。

    应用案例和使用建议


    应用场景
    - 电信基础设施:用于基站天线系统中,以适应多变的传输条件。
    - 军事电子设备:在复杂的电磁环境中提供稳定的信号控制能力。
    - 空间系统:卫星通信系统中,用于信号传输的精细调节。
    使用建议
    - PCB设计:在使用该产品时,确保电路板采用高频信号设计方法,例如阻抗匹配、接地平面直接连接等。
    - 接口电路:建议使用标准逻辑IC作为驱动电路,可以实现快速开关和低功耗。
    - 辅助元件选择:选择适当的去耦电容以抑制未想要的RF信号。

    兼容性和支持


    兼容性
    HMC424ALH5 与标准SMT制造技术兼容,且具有良好的引脚布局,适合自动化生产线上的组装工艺。此外,它还符合工业和军用标准,能够与大多数相关电子系统无缝对接。
    厂商支持
    - 技术支持:Analog Devices提供全面的技术支持服务,包括电话咨询和在线订购。
    - 售后保障:所有产品均可享受标准质量保证和维护服务。

    常见问题与解决方案


    1. 问题:插入损耗不稳定
    - 解决办法:检查输入电源电压是否稳定,确保输入电压保持在额定范围内。
    2. 问题:衰减精度不符合要求
    - 解决办法:重新校准或更换新的部件,并确保PCB设计符合电气规格书要求。
    3. 问题:无法正常切换
    - 解决办法:检查控制电压输入是否正确,确保逻辑电平符合器件要求。

    总结和推荐


    综合评估
    HMC424ALH5 是一款集高性能、高精度于一体的数字衰减器。其出色的电气性能、宽广的工作频率范围和高可靠性使其成为市场上极具竞争力的产品。对于需要高精度信号控制的应用,HMC424ALH5 将是一个理想的选择。
    推荐
    我们强烈推荐使用HMC424ALH5。无论是对信号衰减有着严格要求的专业领域还是对可靠性和稳定性有极高要求的应用场合,HMC424ALH5 都能提供卓越的性能表现和稳定的解决方案。
