108715-HMC452QS16G

厂牌: ANALOG DEVICES

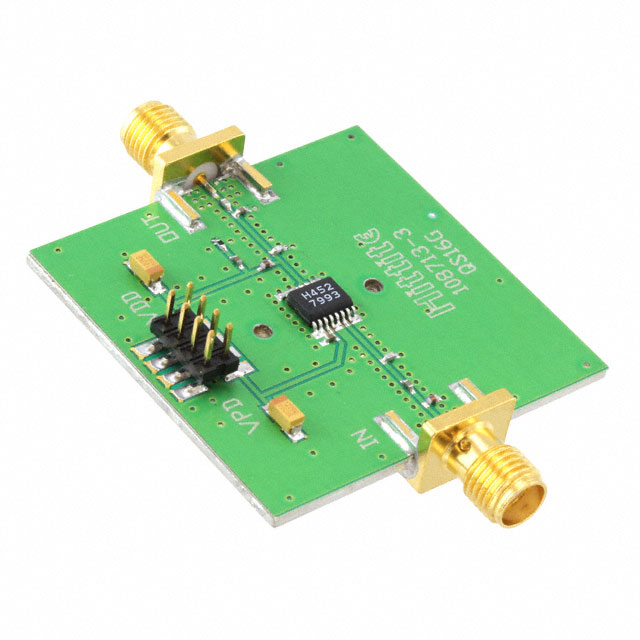

产品描述: HMC452QS16G RF Amplifier Evaluation Board
供应商型号: 1127-2040-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 108715-HMC452QS16G

108715-HMC452QS16G概述


    产品简介


    HMC452QS16G / HMC452QS16GE 高动态范围 GaAs InGaP HBT 功率放大器
    HMC452QS16G 和 HMC452QS16GE 是一款高动态范围的功率放大器,采用 GaAs InGaP 异质结双极晶体管(HBT)制造,频率范围为 0.4 至 2.2 GHz。该放大器具有高性能,主要用于移动通信系统、固定无线通信、ISM 频段应用等领域。该产品的核心特点是能够在宽频率范围内提供稳定的增益和输出功率。

    技术参数


    - 频率范围: 0.4 GHz - 2.2 GHz
    - 典型增益: 22.5 dB @ 400 MHz, 9 dB @ 2100 MHz
    - 饱和输出功率 (Psat): 31 dBm - 32.5 dBm
    - 输出三阶交调截点 (OIP3): +43 dBm @ 400 MHz, +48 dBm @ 2100 MHz
    - 电源电流 (Icq): 485 mA
    - 控制电流 (IPD): 10 mA
    - 封装形式: QSOP16G 表面贴装封装
    - 输入/输出驻波比 (S11/S22): 通常为 13 dB (最小值),最高可达 17 dB
    - 噪声系数: 7 dB - 7.5 dB

    产品特点和优势


    - 高增益: 在整个频率范围内,增益稳定且高,适用于需要高信号强度的应用。
    - 高线性度: 输出三阶交调截点(OIP3)表现出色,确保在高功率水平下保持信号纯净度。
    - 低噪声: 噪声系数低,适合对噪声敏感的应用,如通信和测量设备。
    - 集成化设计: 单一 +5V 供电,简化系统设计,减少外部组件的需求。
    - 温度稳定性: 温度变化对其性能影响小,适用于各种环境条件下的稳定运行。

    应用案例和使用建议


    应用案例:
    - GSM, GPRS & EDGE: 适用于手机通信标准,提供高质量的语音和数据传输。
    - CDMA & W-CDMA: 支持 CDMA 标准的无线通信,保证可靠的连接和数据传输。
    - CATV/Cable Modem: 用于有线电视和宽带接入,提高网络传输效率。
    - Fixed Wireless & WLL: 用于固定无线通信系统,确保远距离无线传输的稳定性。
    使用建议:
    - 温度管理: 尽量避免长时间在极端温度环境下工作,以保持其最佳性能。
    - 电源管理: 使用稳定的 +5V 电源,并确保足够的电流供应,避免过载。
    - 外部组件优化: 减少外部组件数量,降低故障率和复杂度,提高系统的可靠性。

    兼容性和支持


    HMC452QS16G/E 可与多种不同的射频和微波电路设计兼容。如果需要更多技术支持或进一步优化,请联系 Hittite Microwave Corporation。该公司提供了详细的在线文档和技术支持服务,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q: 如何优化 OIP3 性能?
    - A: 通过调整外部组件和电源电压,可以优化 OIP3 性能。具体方法请参考技术手册并联系厂商获取支持。

    - Q: 如何降低噪声系数?
    - A: 适当选择电源电压和外部滤波器可以降低噪声系数。使用更高质量的电源也是关键。

    - Q: 如何提高增益一致性?
    - A: 确保使用一致的电源电压,并通过适当的布局和布线减少杂散信号的影响。联系制造商的技术支持团队可获得更多的专业建议。

    总结和推荐


    HMC452QS16G/E 作为一款高性能的功率放大器,具备高增益、高线性度和低噪声等特点,非常适合用于无线通信、CATV 等应用领域。其易于使用的设计、广泛的工作频率范围和出色的温度稳定性使其在市场上具有很强的竞争力。如果你需要一款可靠的高功率射频放大器,HMC452QS16G/E 绝对是一个不错的选择。强烈推荐使用。

108715-HMC452QS16G参数

参数
零件状态 在售
包装方式 盒装

108715-HMC452QS16G厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

108715-HMC452QS16G数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 108715-HMC452QS16G 108715-HMC452QS16G数据手册

108715-HMC452QS16G封装设计

查看详情并下载
Symbol
Footprint
3D Model
