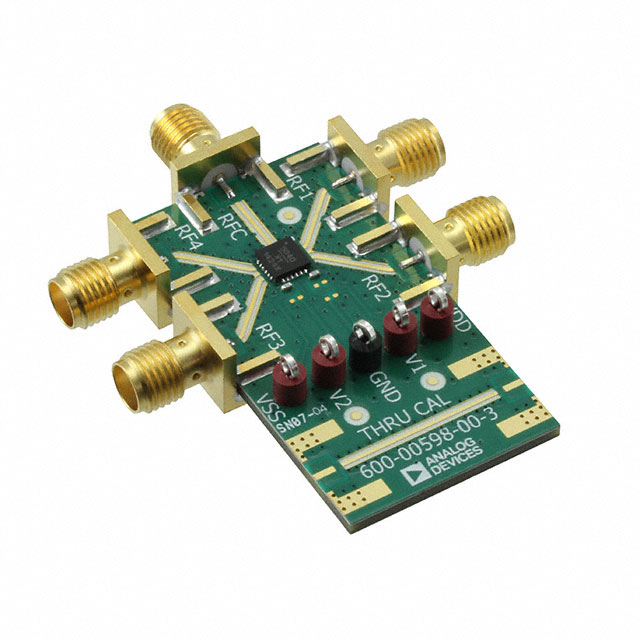

ADRF5040-EVALZ

厂牌: ANALOG DEVICES
产品描述: ADRF5040 RF Switch Evaluation Board
供应商型号: 4033081
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 ADRF5040-EVALZ

ADRF5040-EVALZ概述

    高质量文章:ADRF5040 技术手册解析

    一、产品简介


    ADRF5040 是一款高性能的单极四掷(SP4T)硅开关,由 Analog Devices 开发并提供支持。该器件设计用于高隔离度应用,支持频率范围从 9 kHz 到 12.0 GHz。ADRF5040 的核心功能是非反射性设计,能够有效实现高隔离度(最高可达 34 dB)和低插入损耗(0.8 dB)。此外,它采用正控制电压范围 0 V 至 3.3 V,适合多种现代电子设备及无线通信系统。
    ADRF5040 主要应用于以下领域:
    - 测试仪器仪表
    - 微波无线电与甚小口径终端(VSAT)
    - 军用无线电台、雷达及电子对抗(ECM)
    - 光纤通信和宽带电信基础设施

    二、技术参数


    以下是 ADRF5040 的主要技术规格,整理如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 插入损耗 | 0.7 | 0.8 | 2 | dB |
    | 隔离度(RF1 至 RF4) | 20 | 34 | 44 | dB |
    | 输入阻抗 | 50 | — | 50 | Ω |
    | 回波损耗(通态) | 8 | 19 | 25 | dB |
    | 回波损耗(断态) | 14.5 | 18.6 | 25 | dB |
    | 射频设定时间 | 7 | 9 | — | µs |
    | 正向电源电压 | 3.0 | 3.3 | 3.6 | V |

    三、产品特点和优势


    1. 高隔离度与低插入损耗:ADRF5040 在 8.0 GHz 下提供高达 34 dB 的隔离度和仅 0.8 dB 的插入损耗,保证信号完整性。
    2. 宽工作频带:支持从 9 kHz 到 12.0 GHz 的广泛频段,满足多种应用场景需求。
    3. 高线性度:具备高功率处理能力,典型 1 dB 压缩点(P1dB)为 37 dBm,输入三阶截距(IIP3)为 58 dBm。
    4. 小型化封装:采用 4 mm × 4 mm 的 LFCSP 封装,适合紧凑型设计。

    四、应用案例和使用建议


    ADRF5040 广泛应用于测试仪器仪表和军用通信设备。例如,在 VSAT 系统中,该器件可用于信号路由切换;在雷达系统中,可提高信号接收灵敏度。使用时应注意以下几点:
    - 正确连接接地:确保 PCB 上的暴露焊盘直接连接到 RF 接地平面,以减少杂散信号干扰。
    - 射频线隔离:建议在数字控制信号线上加装旁路电容,进一步提升射频隔离效果。
    - 热管理:通过合理布局避免因温度升高导致的性能下降。

    五、兼容性和支持


    ADRF5040 能够无缝集成到现有的设计中,与大多数标准电路板兼容。Analog Devices 提供了详细的评估板文档(ADRF5040-EVALZ),方便开发者快速上手。同时,公司还提供了专业的技术支持团队,可协助解决任何复杂问题。

    六、常见问题与解决方案


    以下是用户可能遇到的一些典型问题及其解决方法:
    1. 插入损耗异常增加
    原因:可能是焊接工艺不当或未正确接地。
    解决办法:重新检查焊接质量,并确认暴露焊盘是否正确接地。

    2. 射频信号不稳定
    原因:可能存在寄生效应或外部噪声干扰。
    解决办法:增加滤波电容以抑制高频噪声,并优化走线布局。

    七、总结和推荐


    综上所述,ADRF5040 是一款兼具高性能与实用性的电子元器件。凭借其优异的隔离度、插入损耗以及宽工作频带,非常适合需要高精度信号路由的应用场景。尽管其初始成本略高于普通开关,但长期来看,其稳定性和可靠性使得投资回报率较高。因此,强烈推荐使用 ADRF5040 作为关键组件,特别是在军事通信、雷达系统以及高端测试仪器等领域。
    如果您正在寻找能够承受恶劣条件且表现稳定的电子元件,ADRF5040 是一个理想的选择!

ADRF5040-EVALZ参数

参数
零件状态 在售
包装方式 盒装

ADRF5040-EVALZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
