首页  >  产品百科  >  EV1HMC521ALC4

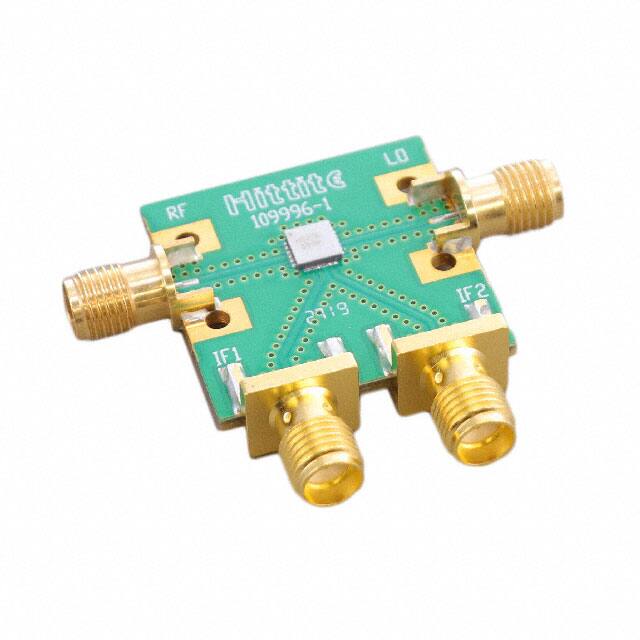

EV1HMC521ALC4

厂牌: ANALOG DEVICES
产品描述: HMC521A Up-Down Converter and Mixer Evaluation Board
供应商型号: 4420063
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC521ALC4

EV1HMC521ALC4概述

    HMC521ALC4: 8.5 GHz to 13.5 GHz GaAs MMIC I/Q Mixer

    产品简介


    HMC521ALC4是一款紧凑型的砷化镓(GaAs)单片微波集成电路(MMIC),属于I/Q混频器类别。它具备下变频功能,可应用于8.5 GHz至13.5 GHz的射频范围。这款产品主要用作图像抑制混频器或单边带上变频器。HMC521ALC4广泛应用于雷达、通信系统、测试设备及军事电子战等领域。

    技术参数


    - 频率范围:
    - 射频(RF)输入端:8.5 GHz 至 13.5 GHz
    - 中频(IF)输入端:直流至3.5 GHz
    - 本振(LO)输入端:8.5 GHz 至 13.5 GHz
    - 本振功率: 15 dBm
    - 转换损耗:
    - 下变频:典型值为9 dB
    - 上变频:典型值为9 dB
    - 图像抑制:
    - 典型值为27.5 dBc
    - 输入IP3: 16 dBm
    - 隔离度:
    - 射频到中频:32.5 dB
    - 本振到射频:39 dB
    - 本振到中频:18.5 dB
    - 相位平衡度: 3.6 度
    - 幅度平衡度: 0.1 dB

    产品特点和优势


    HMC521ALC4具备多个独特的优势,使其在市场上具有竞争力。具体特点如下:
    - 图像抑制能力强: 达到27.5 dBc,有助于减少不必要的干扰信号。
    - 高输入IP3: 16 dBm的典型值提高了系统的线性度。
    - 小封装尺寸: 3.9 mm x 3.9 mm的24引脚陶瓷无铅芯片载体(LCC)封装,体积小巧,易于集成。
    - 表面贴装工艺: 消除了焊接需要,支持先进的制造技术,减少了生产成本和组装复杂性。

    应用案例和使用建议


    HMC521ALC4的主要应用包括雷达系统、通信系统和军事电子战等领域。例如,在雷达系统中,它可以用于增强信号处理能力。在通信系统中,该混频器能够显著提升系统性能。
    使用建议:
    - 在低温环境下使用时,注意温度对性能的影响。
    - 确保正确的接地连接,避免电磁干扰。
    - 注意电源管理,确保足够的驱动功率。

    兼容性和支持


    HMC521ALC4具有良好的兼容性,可以与其他标准的微波器件进行配合使用。供应商提供了详细的接口图和典型应用电路,以帮助用户正确安装和配置该器件。此外,供应商还提供技术支持和文档,以便用户解决问题并进行优化。

    常见问题与解决方案


    - Q: 如何确保良好的接地?
    - A: 所有的GND引脚必须可靠连接到电路板上的地平面。
    - Q: 如何降低噪声?
    - A: 使用高质量的滤波器,并确保良好的电源去耦。
    - Q: 如何提高输入IP3?
    - A: 调整匹配网络,使用适当的偏置电压。

    总结和推荐


    HMC521ALC4是一款高性能、小型化的I/Q混频器,特别适合高频应用。其卓越的图像抑制能力和线性度,使其在各种雷达和通信系统中表现出色。推荐在需要高精度、高线性的射频信号处理应用中使用。不过,使用过程中需要注意温度管理和接地设计,以确保最佳性能。

EV1HMC521ALC4参数

参数
零件状态 在售
包装方式 散装

EV1HMC521ALC4厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC521ALC4数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC521ALC4 EV1HMC521ALC4数据手册

EV1HMC521ALC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
