EV1HMC6300BG46

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 1127-3391-ND
供应商: Digi-Key
标准整包数: 1

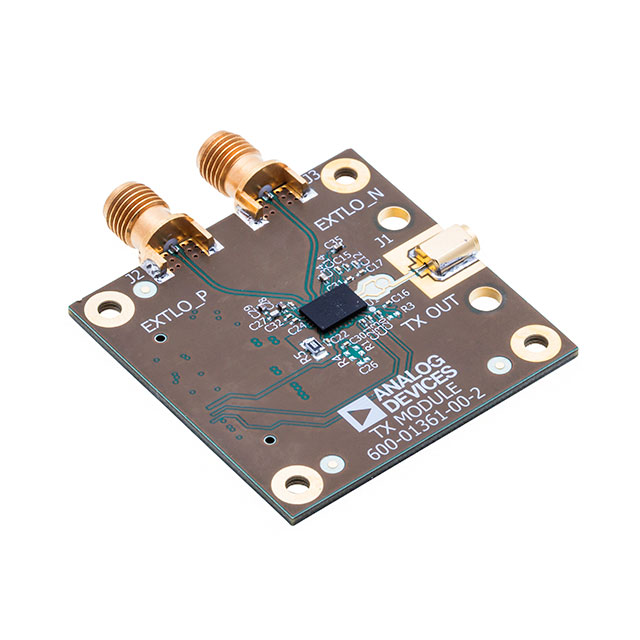

ANALOG DEVICES 评估、开发板开发工具 EV1HMC6300BG46

EV1HMC6300BG46概述

    # HMC6300 60 GHz 毫米波发射器技术手册解析

    1. 产品简介


    产品类型及功能
    HMC6300是一款完整的毫米波发射器集成电路(IC),集成在一个6 mm × 4 mm的无铅封装中,工作频率范围为57 GHz至64 GHz。其核心功能包括支持高达1.8 GHz的调制带宽,集成了频率合成器、图像抑制滤波器和温度传感器,可提供从基带到射频的完整信号链解决方案。
    主要功能与应用领域
    - 主要功能:支持高达64 QAM调制,集成多种调制格式(如FSK、MSK、OOK),支持外部本振注入,具备温度补偿能力。
    - 应用领域:包括小蜂窝回传、60 GHz工业、科学和医疗(ISM)频段数据传输、多千兆比特每秒数据通信、WiGig/IEEE 802.11ad无线局域网、高清视频传输以及雷达和高分辨率成像。

    2. 技术参数


    工作频率与调制带宽
    - 频率范围:57 GHz 至 64 GHz
    - 调制带宽:高达1.8 GHz
    性能指标
    - 增益:最低增益为5 dB,最高增益可达35 dB
    - 输出功率:1 dB压缩点(P1dB)为15 dBm,饱和输出功率(PSAT)为13.9 dBm至17 dBm
    - 电源电压:主供电电压为3.9 V至4.1 V,射频前端电压为2.565 V至2.835 V
    - 功耗:平衡配置下功耗为1.0 W,单端配置下功耗为0.88 W
    环境适应性
    - 工作温度范围:−40°C 至 +85°C
    - ESD保护:Class C3 (250 V)

    3. 产品特点和优势


    HMC6300具有以下显著特点和优势:
    - 多功能集成:集成了频率合成器、图像抑制滤波器、温度传感器等,减少外部元件需求,简化设计。
    - 灵活的调制支持:支持多种调制格式(如QAM、FSK、MSK等),适用于不同应用场景。
    - 高可靠性:内置ESD保护机制,确保在恶劣环境下仍能稳定运行。
    - 低功耗:在平衡模式下功耗仅为1.0 W,在单端模式下功耗更低。

    4. 应用案例和使用建议


    应用案例
    - 小蜂窝回传:利用其高频率和大带宽特性,实现远距离高速数据传输。
    - WiGig/802.11ad无线局域网:支持高清晰度视频流媒体传输,满足现代无线网络需求。
    使用建议
    - 优化系统设计:合理选择外部元件以最大化系统性能,例如根据应用场景选择合适的天线匹配网络。
    - 校准与测试:在部署前进行详细的校准和测试,确保所有参数均达到设计要求。

    5. 兼容性和支持


    HMC6300可与多种外部元件兼容,如不同类型的本振源。制造商提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出功率不足 | 检查电源电压是否正常,调整射频前端增益设置 |
    | 系统不稳定 | 检查接地和屏蔽措施,确保良好的电磁兼容性 |

    7. 总结和推荐


    综合评估
    HMC6300以其高频率、宽带宽、多功能集成和优秀的环境适应性成为毫米波领域的佼佼者。它非常适合需要高性能和高可靠性的应用场景。
    推荐使用
    强烈推荐HMC6300用于需要高速数据传输的应用场合,如小蜂窝回传、WiGig无线局域网等。其卓越的性能和广泛的适用性使其成为市场上最具竞争力的产品之一。

EV1HMC6300BG46参数

参数
零件状态 在售
包装方式 盒装

EV1HMC6300BG46厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC6300BG46数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC6300BG46 EV1HMC6300BG46数据手册
