118040-HMC311SC70

厂牌: ANALOG DEVICES

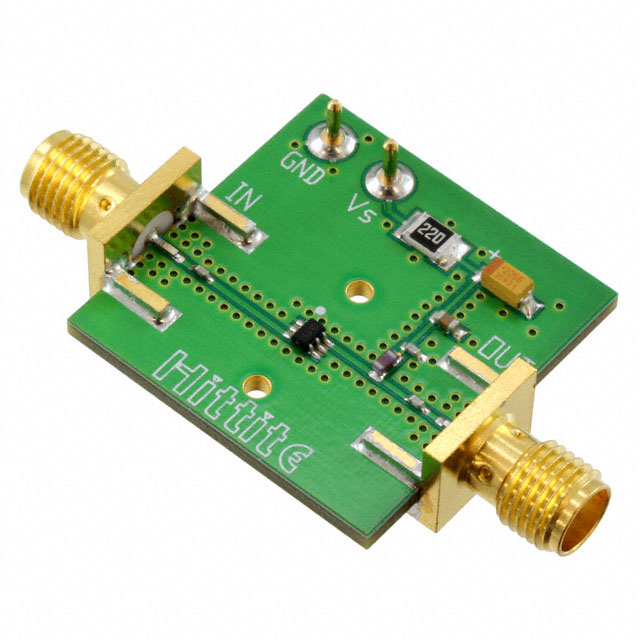

产品描述: HMC311SC70 RF Amplifier Evaluation Board
供应商型号: Y-118040-HMC311SC70
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 118040-HMC311SC70

118040-HMC311SC70概述

    HMC311SC70/E InGaP HBT Gain Block MMIC Amplifier 技术手册

    产品简介


    HMC311SC70/E 是一款采用InGaP HBT(异质结双极晶体管)技术的射频增益块放大器,适用于直流到8GHz的频段。该器件具有高度集成的单片微波集成电路(MMIC)特性,设计用于表面贴装技术(SMT)。它在无线通信、CATV、电缆调制解调器和测试设备等多个领域都有广泛应用。

    技术参数


    - 工作频率范围: 直流至8GHz
    - 增益: 15 dB
    - 输出功率(P1dB): +15 dBm
    - 三阶互调截点(IP3): +30 dBm
    - 电源电压: +5V
    - 供电电流(Icq): 55-74 mA
    - 封装: 行业标准SC70封装
    - 增益温度系数: 在不同频段范围内变化(最小值和最大值)
    - 输入/输出反射损耗: 最低为15 dB
    - 反向隔离度: 最高为18 dB
    - 噪声系数: 5 dB

    产品特点和优势


    HMC311SC70/E 的显著特点是采用了Darlington拓扑结构,使得该器件对工艺变化不敏感,并且在温度变化下能够保持稳定的增益。其高增益、高输出功率和高IP3性能使其成为多种应用的理想选择。此外,这款放大器只需单个5V电源供电,便于集成到各种设备中。

    应用案例和使用建议


    HMC311SC70/E 可应用于多个领域,包括:
    - 蜂窝 / PCS / 3G通信
    - WiBro / WiMAX / 4G网络
    - 固定无线接入与局域网
    - 电缆调制解调器与电视网络
    - 微波无线电与测试设备
    在使用过程中,建议在每个输入输出端口处添加外部旁路电容以确保信号的纯净。同时,需要根据特定的工作频率调整合适的匹配网络参数,如电感和电容值。

    兼容性和支持


    HMC311SC70/E 采用行业标准SC70封装,与其他同类产品具备良好的兼容性。该产品由Analog Devices提供全面的技术支持和售后服务。对于订购和更多技术支持问题,可联系销售团队或访问官方网站获取更多信息。

    常见问题与解决方案


    1. 问:如何计算所需的偏置电阻值?
    答:使用公式 \( I{cq} = \frac{Vs - 3.8}{R{bias}} \),其中 \( R{bias} > 22\Omega \)。
    2. 问:放大器是否支持高频信号处理?
    答:是的,该放大器支持直流到8GHz的信号处理。
    3. 问:是否可以更换其他类型的电容器?
    答:推荐使用指定的电容器类型以确保最佳性能。

    总结和推荐


    HMC311SC70/E 是一款高度可靠的射频增益块放大器,具有卓越的增益稳定性和高输出功率能力。适用于多种射频应用,特别是在高频信号处理和放大方面表现优异。我们强烈推荐该产品用于各种高性能射频设备的设计和开发中。

118040-HMC311SC70参数

参数
零件状态 在售
包装方式 袋装

118040-HMC311SC70厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

118040-HMC311SC70数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 118040-HMC311SC70 118040-HMC311SC70数据手册
