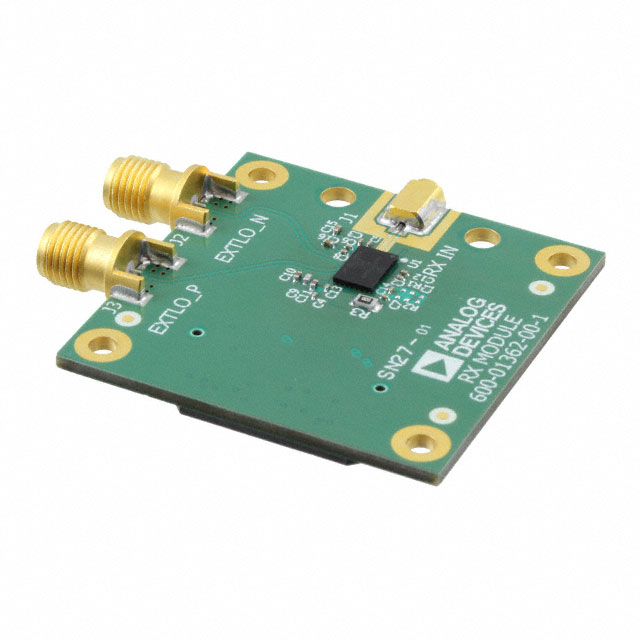

EV1HMC6301BG46

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 1127-3392-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC6301BG46

EV1HMC6301BG46概述

    HMC6301 毫米波接收器技术手册

    1. 产品简介


    HMC6301 是一款集成毫米波接收器集成电路,工作频率范围为57 GHz到64 GHz。该器件包含低噪声放大器(LNA)、图像抑制滤波器、射频到中频下变频器、中频滤波器、I/Q下变频器和频率合成器。其主要功能是实现高精度信号处理和调制解调,广泛应用于小单元回程、工业科学医疗(ISM)带60 GHz数据传输、多Gbps数据通信、WiGig/802.11ad无线网络以及高清视频传输等领域。

    2. 技术参数


    HMC6301的主要技术参数如下表所示:
    | 参数 | 测试条件/注释 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 57 64 | GHz |
    | 调制带宽 | 最大带宽设置 1.4 | 1.8 | GHz |
    | 接收器增益 0 69 | dB |
    | 噪声系数(NF) | 最大增益 | 8 13.5 | dB |
    | 输入最小LNA增益 | 1 dB压缩点 | -19 dBm |
    | 第三阶交调截点(IP3) -9 dBm |

    3. 产品特点和优势


    HMC6301 的主要特点和优势包括:
    - 宽频率范围:57 GHz 到 64 GHz。
    - 高速调制能力:支持高达 1.8 GHz 的双侧带调制带宽。
    - 优秀的噪声系数:8 dB 的典型噪声系数,确保信号清晰度。
    - 多种调制支持:支持AM、FM、FSK和MSK等多种调制方式。
    - 数字和模拟控制:具备数字和模拟增益控制功能,方便灵活配置。
    - 集成温度传感器:内部集成温度传感器,提供精确的温度补偿。

    4. 应用案例和使用建议


    HMC6301 可以广泛应用于各种高频通信系统中,如60 GHz的小单元回程和数据传输系统。在设计应用时,建议在高温环境下进行校准以确保性能稳定。例如,在小单元回程应用中,可以利用其优秀的噪声系数和高增益,提升系统在复杂环境下的抗干扰能力。

    5. 兼容性和支持


    HMC6301 支持外部本地振荡器(LO)注入,以便根据应用需求选择不同特性的本地振荡器。此外,厂商提供详细的技术文档和软件工具支持,方便用户进行二次开发和系统集成。

    6. 常见问题与解决方案


    - 问题:如何调节增益?
    - 解决方案:通过SPI接口写入相应的寄存器值来调整RF、IF和基带的增益控制寄存器。

    - 问题:如何进行外部LO输入?
    - 解决方案:将外部LO信号连接到EXTLOP和EXTLON引脚上,设置相应的控制位启用外部LO模式。

    7. 总结和推荐


    HMC6301是一款高度集成的毫米波接收器,适用于多种高频通信应用。其广泛的频率范围、优秀的噪声系数和多种调制支持使其在市场上具有显著的竞争优势。我们强烈推荐在需要高性能、高可靠性的毫米波通信系统中使用HMC6301。
    本技术手册详细介绍了HMC6301毫米波接收器的各项技术规格和特点,希望对您的项目设计和选型有所帮助。如需进一步技术支持,请联系Analog Devices官方客服。

EV1HMC6301BG46参数

参数
零件状态 在售
包装方式 盒装

EV1HMC6301BG46厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC6301BG46数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC6301BG46 EV1HMC6301BG46数据手册

EV1HMC6301BG46封装设计

查看详情并下载
Symbol
Footprint
3D Model
