EV1HMC788ALP2

厂牌: ANALOG DEVICES

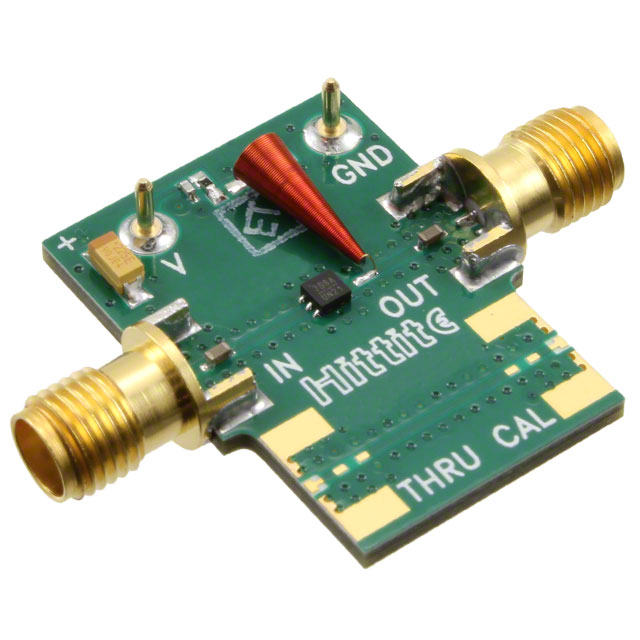

产品描述: HMC788ALP2E RF Amplifier Evaluation Board
供应商型号: 4033132
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC788ALP2

EV1HMC788ALP2概述

    HMC788A MMIC RF Gain Block 技术手册解析

    产品简介


    产品类型:高增益射频放大器
    主要功能:作为微波射频系统的信号放大单元
    应用领域:广泛应用于通信系统(如蜂窝网络、3G、LTE、WiMAX、4G)、本地振荡器驱动、微波无线电以及测试测量设备等。

    技术参数


    - 频率范围:0.01 GHz 至 10 GHz
    - 增益:14 dB(典型值)
    - 输入输出阻抗匹配:内部匹配至50Ω
    - 线性度:输入压缩点(P1dB)为20 dBm(典型值)
    - 交调截点(OIP3):33 dBm(典型值)
    - 供电电压:5 V(典型值)
    - 尺寸:2 mm × 2 mm,6 引脚封装

    产品特点和优势


    独特功能:
    - 利用氮化镓(GaAs)材料及伪高电子迁移率晶体管(pHEMT)技术实现高性能
    - 采用达林顿反馈对电路进行设计,降低对工艺变化的敏感度,提升温度稳定性
    - 小尺寸(2 mm × 2 mm),低功耗
    优势:
    - 高增益与良好的温度稳定性,使其在多种环境中都能可靠工作
    - 高线性度(P1dB 和 OIP3)确保在强信号条件下仍能保持信号质量
    - 宽泛的工作频率范围使得该器件适用于多种通信标准

    应用案例和使用建议


    应用案例:
    - 作为单级放大器直接集成于50Ω系统中,例如,用于驱动本地振荡器
    - 在蜂窝基站、无线接入点等复杂射频系统中作为射频前端组件
    使用建议:
    - 确保在连接信号源时正确放置直流旁路电容,以防止信号失真
    - 通过合理的设计地面布局来优化散热性能
    - 选择合适的外部元件(如电阻、电感等),以满足具体应用的需求

    兼容性和支持


    兼容性:
    - 支持50Ω系统,可轻松融入现有设计中
    - 与多数Analog Devices公司的单平衡及双平衡混频器兼容
    支持与维护:
    - 提供详尽的电气特性和应用场景指南
    - 可联系技术支持获得进一步的技术支持和帮助

    常见问题与解决方案


    常见问题:
    1. 如何确定正确的接地路径?
    2. 如何避免自激震荡?
    解决方案:
    1. 确保所有接地引脚均连接至地面,包括裸露焊盘。使用多条通孔将顶部和底部地面层连接起来,以提高热传导效率。
    2. 在RFOUT引脚处添加合适的射频扼流圈(约6μH),并选择合适的直流旁路电容值(建议≥100pF)。注意射频扼流圈的串联自共振频率需高于HMC788A的最大操作频率。

    总结和推荐


    HMC788A 是一款高性能的射频放大器,具备宽泛的工作频率范围、高增益、良好的温度稳定性和线性度。它特别适合需要高可靠性和线性度的射频前端设计。尽管成本可能略高于某些替代品,但其卓越的性能表现使其成为高性能射频系统中的优选。对于寻求高性能射频解决方案的应用来说,强烈推荐使用这款产品。

EV1HMC788ALP2参数

参数
零件状态 在售
包装方式 散装

EV1HMC788ALP2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC788ALP2数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC788ALP2 EV1HMC788ALP2数据手册

EV1HMC788ALP2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5070.1581
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5070.15
直接购买
加入购物车
