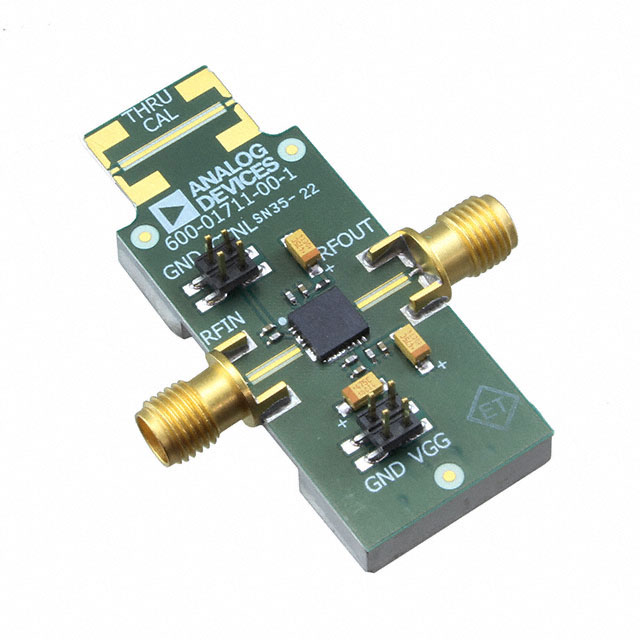

EV1HMC907APM5

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 505-EV1HMC907APM5-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC907APM5

EV1HMC907APM5概述

    Product Overview: HMC907APM5E GaAs MMIC Power Amplifier

    1. 产品简介


    HMC907APM5E 是一款由Analog Devices开发的基于砷化镓(GaAs)pHEMT工艺制造的微波毫米波集成电路(MMIC)功率放大器,覆盖频段为0.2 GHz至22 GHz。这一高集成度的自偏置放大器以其卓越的线性度、输出功率和增益水平,在多种高性能应用中表现出色,特别适用于雷达、电子对抗(ECM)、电子战(EW)及测试仪器等领域。它提供了一个完整的信号处理解决方案,具备内置50欧姆匹配输入/输出设计,可直接应用于多芯片模块(MCM)中。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 0.2 - 10 GHz | 10 - 18 GHz | 18 - 22 GHz | GHz |
    | 增益 | 11 | 13 | 14 | dB |
    | 增益平坦度 | ±0.7 | ±0.6 | ±0.7 | dB |
    | 输出1 dB压缩点(P1dB) | 25 | 27 | 28 | dBm |
    | 饱和输出功率(Psat) | 28.5 | 29 | - | dBm |
    | 输出三阶交调截点(OIP3) | 38.5 | 40 | 40 | dBm |
    | 噪声系数 | - | 3.5 | - | dB |
    | 静态电流(Idq) | 350 | 430 | 430 | mA |
    | 工作电压(Vdd) | 8 | 10 | 11 | V |
    其他特点:
    - 功耗:典型值为350 mA,供电电压为+10 V。
    - 体积小巧,采用无铅QFN 5×5 mm²封装。
    - 输入/输出阻抗均为50欧姆,无需额外的外部匹配网络。
    3. 产品特点与优势
    HMC907APM5E的主要优势在于其卓越的射频性能、紧凑的设计和低功耗运行:
    - 宽频带覆盖:在0.2 GHz至22 GHz的范围内具有稳定的增益和平坦度,非常适合宽频带系统需求。
    - 高性能输出:提供+28 dBm的输出功率(P1dB),并且在高频段仍能保持良好的输出线性度,其OIP3高达+40 dBm。
    - 优异的增益稳定性:在不同频率和温度下的增益变化均控制在±0.7 dB以内,保证信号传输的稳定性。
    - 集成化设计:内置50欧姆匹配,减少了外部电路复杂度,简化了设计并降低了成本。
    - 可靠性高:符合RoHS标准,采用低应力模压塑料封装,满足现代电子产品环保和耐用性要求。
    这些特点使得HMC907APM5E在军事、航空航天以及高端通信应用中占据竞争优势。
    4. 应用案例与使用建议
    应用案例:
    1. 雷达与电子战设备:其高频段线性度和高输出功率使其成为军用雷达、信号干扰设备的理想选择。
    2. 测试仪器:适用于信号发生器、频谱分析仪等需要宽频带覆盖和高性能放大的设备。
    3. 卫星通信系统:作为发射端的功率放大模块,确保信号远距离传输的质量。
    使用建议:
    - 设计时需确保电源电压稳定,建议使用低噪声宽带偏置网络来避免干扰。
    - 在高频应用中,PCB布局至关重要,要采用低损耗的板材(如Rogers 4350或Arlon FR4),并保证良好接地以减少寄生效应。
    - 根据不同的工作温度范围,适当增加散热设计,确保长期运行的稳定性。

    5. 兼容性和支持


    HMC907APM5E与多数通用射频系统兼容,尤其适合与微处理器或控制器联合使用。Analog Devices提供丰富的技术支持资源,包括评估板EV1HMC907APM5和详细的应用指南。此外,用户可以通过官方渠道获得定制化服务和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率不足 | 检查供电电压是否达到最低要求,或检查是否存在散热问题。 |
    | 增益下降 | 确认连接的PCB阻抗匹配是否准确,重新检查焊接质量。 |
    | 过热损坏 | 增加外部散热片或降低输入功率。 |
    7. 总结与推荐
    HMC907APM5E凭借其在宽频带范围内稳定的增益和平坦度、出色的线性度和高效率,已成为宽频带功率放大器领域的佼佼者。无论是军事、航空航天还是测试仪器领域,这款产品都展现了极高的实用价值。因此,对于需要高性能射频解决方案的工程师来说,HMC907APM5E是一款值得推荐的优选产品。

EV1HMC907APM5参数

参数
零件状态 在售
包装方式 散装
