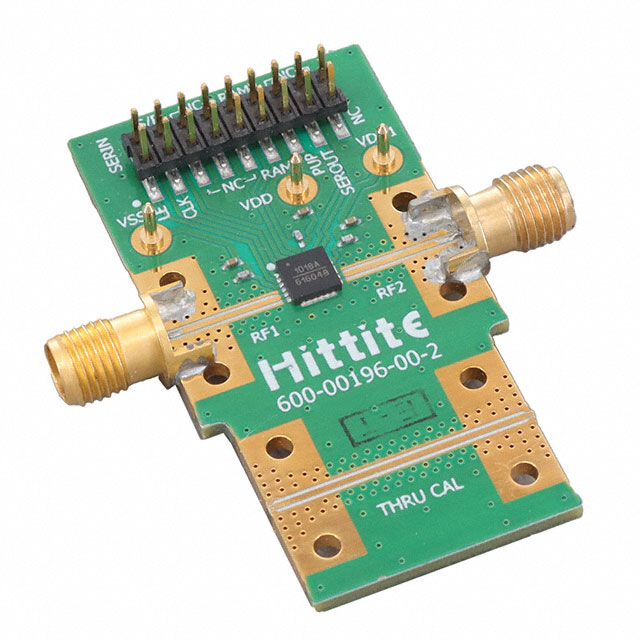

EV1HMC1018ALP4

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 1127-3562-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC1018ALP4

EV1HMC1018ALP4概述

    HMC1018ALP4E 5-Bit Digital Attenuator 技术概述

    1. 产品简介


    HMC1018ALP4E 是一款由Analog Devices公司生产的宽带5位数字衰减器,特别设计用于各种高频应用。其最小步进为1.0 dB,频率范围覆盖0.1至30 GHz,适用于光纤通讯、宽带电信、微波无线电、雷达、军用无线电、太空应用、传感器及测试测量设备等多个领域。此款衰减器采用GaAs工艺制成,具备高集成度和优良的电气特性。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: |
    | 频率范围 | 0.1 | - | 30 | GHz |
    | 插入损耗 | 4.5 | 5.5 | 6.5 | dB |
    | 衰减范围 | - | - | 31 | dB |
    | 回波损耗 | - | - | 20 | dB |
    | 输入功率压缩点 | 20 | - | - | dBm |
    | 输入三阶交调截点 | 40 | - | - | dBm |
    | 开关时间(上升沿/下降沿) | - | 60 | - | ns |
    | 开关时间(开启/关闭) | - | 90 | - | ns |

    3. 产品特点和优势


    - 精确度高:1.0 dB步长,最大步进误差仅为±1.0 dB,确保了衰减设置的准确度。
    - 广泛的应用范围:从0.1 GHz到30 GHz的宽频率范围内工作,适用于多种高频通信和测量场景。
    - 快速切换:开关时间短,典型上升沿/下降沿时间为60 ns,开启/关闭时间为90 ns。
    - 高可靠性:工作温度范围从-40°C到+85°C,保证在极端环境下仍能稳定工作。

    4. 应用案例和使用建议


    应用案例:HMC1018ALP4E在微波电台和卫星通信系统中被广泛应用,通过调节信号强度来实现最佳接收效果。例如,在地面站天线系统中,此衰减器能够根据接收信号强度自动调整以保持稳定的通信链路。
    使用建议:
    1. 温度管理:由于其工作温度范围较广,建议在设计电路时考虑适当的散热措施,特别是在高温环境下。
    2. 信号完整性:考虑到高频率下的信号完整性问题,建议使用高质量的传输线和接地设计以减少信号损失和反射。

    5. 兼容性和支持


    HMC1018ALP4E 采用了标准的三线串行接口(SPI),便于与现有的控制板进行无缝连接。Analog Devices提供了详尽的技术支持和广泛的资源库,包括应用指南、仿真工具和评估板等,以帮助工程师轻松上手。

    6. 常见问题与解决方案


    - 问题:如何正确设置初始衰减值?
    解决方案:在通电前,将所有控制输入引脚配置为所需的初始状态。使用参考手册中的“控制电压输入”表格进行设定。

    - 问题:如何提高开关速度?
    解决方案:降低电源电压Vdd可以提高开关速度,但需要注意不会影响到其它电气特性。此外,优化时钟脉冲宽度和上升沿时间也有助于提升开关速度。

    7. 总结和推荐


    综上所述,HMC1018ALP4E凭借其卓越的电气性能和广泛的工作频率范围,成为一款极具竞争力的产品。无论是对射频电路的设计者还是需要高性能衰减器的用户而言,它都是一款值得推荐的选择。尤其适合那些追求高频稳定性和精度要求较高的应用场合。

EV1HMC1018ALP4参数

参数
零件状态 在售
包装方式 盒装

EV1HMC1018ALP4厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC1018ALP4数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC1018ALP4 EV1HMC1018ALP4数据手册

EV1HMC1018ALP4封装设计

查看详情并下载
Symbol
Footprint
3D Model
