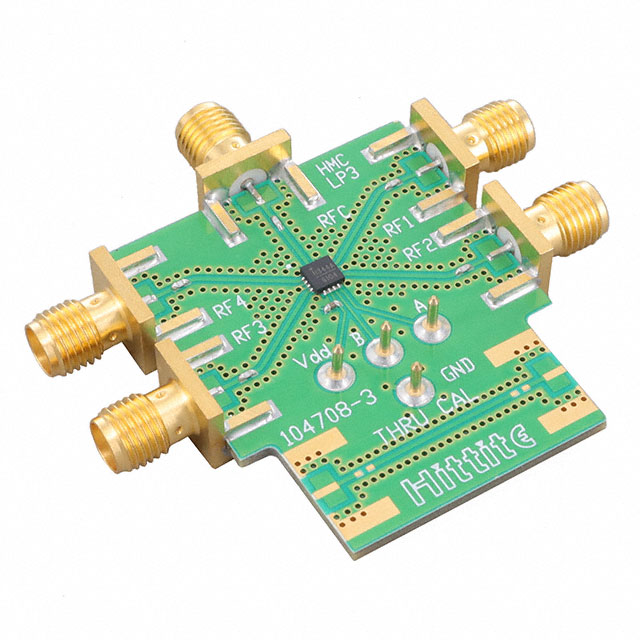

EV1HMC344ALP3

厂牌: ANALOG DEVICES
产品描述: HMC344A RF Switch Evaluation Board
供应商型号: Q-EV1HMC344ALP3
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC344ALP3

EV1HMC344ALP3概述


    产品简介


    HMC344ALP3E SP4T开关是一款宽带、非反射型单刀四掷(SP4T)开关,采用氮化镓(GaAs)金属半导体场效应晶体管(MESFET)工艺制造。此款开关适用于多种应用,如宽带电信系统、光纤通信、可切换滤波器银行及低于8 GHz的无线基础设施。其关键特点是宽频带范围(0.1 GHz至8 GHz),低插入损耗,高隔离度,以及优异的线性度和高输入功率处理能力。

    技术参数


    - 频率范围: 0.1 GHz 至 8 GHz
    - 插入损耗:
    - 0.1 GHz至2 GHz: 1.4至2.0 dB
    - 2 GHz至4 GHz: 1.4至2.0 dB
    - 4 GHz至6 GHz: 1.7至2.2 dB
    - 6 GHz至8 GHz: 2.1至2.5 dB
    - 隔离度:
    - 0.1 GHz至2 GHz: 39至43 dB
    - 2 GHz至4 GHz: 33至37 dB
    - 4 GHz至6 GHz: 32至36 dB
    - 6 GHz至8 GHz: 28至32 dB
    - 返回损耗:
    - 0.1 GHz至2 GHz: 12至16 dB
    - 2 GHz至4 GHz: 12至16 dB
    - 4 GHz至6 GHz: 11至16 dB
    - 6 GHz至8 GHz: 6至11 dB
    - 上升和下降时间: 10%至90% RF输出: ≤35 ns
    - 开/关时间: 50% VCTL至90% RF输出: ≤75 ns
    - 输入线性度:
    - P1dB: 28 dBm(典型值)
    - IP3: 44 dBm(典型值)
    - 电源电压: VEE = -5 V 或 -3 V
    - 数字控制输入: CTLA 和 CTLB引脚

    产品特点和优势


    HMC344ALP3E的主要优势在于其宽泛的工作频率范围、出色的插入损耗、高隔离度和卓越的线性度。这种高可靠性使它非常适合在复杂的射频通信系统中应用。此外,它的非反射型设计保证了信号传输的稳定性,进一步增强了其市场竞争力。

    应用案例和使用建议


    应用案例:
    - 宽带电信系统:通过控制多个RF路径,实现信号的高效路由和切换。
    - 纤维光学通信:在高速率和高稳定性的要求下,确保光信号的准确传输。
    - 可切换滤波器银行:利用其多路径选择功能,构建灵活的信号过滤系统。
    使用建议:
    - 在设计应用时,考虑将射频输入输出端连接到50Ω的传输线上,以保证信号质量。
    - 使用旁路电容过滤高频噪声,避免对信号造成干扰。

    兼容性和支持


    兼容性: 该产品与各种RF电路兼容,可用于多种射频系统的集成设计。供应商提供详细的接口图和布局指南,有助于工程师轻松地将其集成到现有系统中。
    支持: 厂商提供了详尽的技术文档、评估板和客户支持服务,帮助用户快速了解和使用这款产品。

    常见问题与解决方案


    1. 问题: 如何正确配置电源电压?
    - 解决方案: VEE应该设置为-5 V或-3 V,确保供电电压的稳定性,避免因电压不稳导致设备损坏。
    2. 问题: 如何提高开关的隔离度?
    - 解决方案: 通过外部连接NIC(未内部连接)引脚到RF/直流地,可以显著提高隔离度。

    总结和推荐


    HMC344ALP3E SP4T开关在高性能射频通信领域展现出卓越的技术优势和广泛的应用潜力。其宽频带、低插入损耗、高隔离度和优异的线性度使其成为复杂系统中不可或缺的关键组件。我们强烈推荐此产品给需要高可靠性和高性能的射频设计工程师。

EV1HMC344ALP3参数

参数
零件状态 在售
包装方式 盒装

EV1HMC344ALP3厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC344ALP3数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC344ALP3 EV1HMC344ALP3数据手册

EV1HMC344ALP3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 3190.4096
500+ ¥ 3099.255
750+ ¥ 3008.1005
库存: 250
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 797602.4
直接购买
加入购物车
