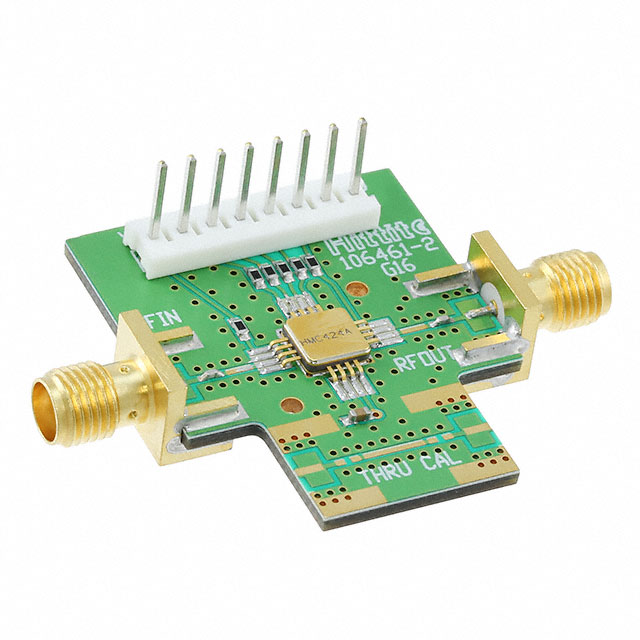

EV1HMC424AG16

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-EV1HMC424AG16
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC424AG16

EV1HMC424AG16概述

    # HMC424AG16 0.5dB LSB GaAs MMIC 6-Bit Digital Attenuator

    产品简介


    基本介绍
    HMC424AG16 是一款由 Analog Devices 生产的高性能 GaAs MMIC(单片微波集成电路)数字衰减器。该产品主要用于电信基础设施、军事无线电系统、雷达、ECM(电子对抗措施)及太空应用等场合。由于其独特的设计和广泛的应用领域,它在市场上具有很高的竞争力。
    主要功能
    HMC424AG16 能够提供从 DC 到 3 GHz 的宽频率范围内的信号衰减控制,具有高达 31.5 dB 的最大衰减量。衰减值以 0.5 dB 步长递增,使得衰减控制更加精确。该产品采用 16 引脚玻璃/金属密封表面贴装封装,具有出色的性能和可靠性。
    应用领域
    - 电信基础设施
    - 军事无线电系统
    - 雷达系统
    - 电子对抗措施
    - 太空应用
    - 测试仪器

    技术参数


    - 频率范围: DC 至 3 GHz
    - 最小/典型/最大插入损耗: 3.0 / 3.6 dB
    - 最大衰减范围: 31.5 dB
    - 典型位误差: ±0.5 至 ±0.8 dB
    - 温度范围: -40°C 至 +85°C
    - 存储温度: -65°C 至 150°C
    - 最大输入功率: 27 dBm (1.0 - 3.0 GHz)
    - 输入三阶截获点 (IIP3):
    - 参考状态: +46 dBm
    - 其他状态: +34 dBm

    产品特点和优势


    特点
    - 宽频率范围: 覆盖从 DC 到 3 GHz 的频段。
    - 高精度衰减控制: 每步 0.5 dB 精度,最高可达 31.5 dB。
    - 快速切换时间: tRISE 和 tFALL 分别小于 30 ns 和 50 ns。
    - 低功耗: 单个控制电压输入电流小于 70 μA。
    - 良好的电气特性: 高回波损耗和插入损耗性能。
    优势
    - 卓越的衰减精度: 最大衰减步进误差仅为 ±0.5 dB。
    - 高可靠性: 在严苛的工作环境中表现稳定。
    - 紧凑设计: 采用 16 引脚玻璃/金属密封表面贴装封装,适合紧凑型设计需求。
    - 高性价比: 在同类产品中具有较高的性价比。

    应用案例和使用建议


    应用场景
    HMC424AG16 可应用于各种高频射频系统中,例如无线通信基站、雷达系统、军事通信系统和空间探测器等。其高精度和快速响应使其特别适用于需要精细调节信号强度的场合。
    使用建议
    - 信号线设计: 为了确保最佳性能,信号线应设计为 50 Ω 阻抗,并直接连接到地平面。
    - 匹配电路: 使用 100 Ω 的电阻进行匹配,以抑制不必要的 RF 信号。
    - 热管理: 由于功耗较高,特别是在满载状态下,需注意散热,避免过热导致性能下降。

    兼容性和支持


    兼容性
    HMC424AG16 与其他标准逻辑 IC 兼容,可通过简单的驱动电路进行控制。可搭配使用多种逻辑电平输入,实现灵活的信号控制。
    支持
    Analog Devices 提供详尽的技术支持,包括在线订购、应用支持电话服务以及详细的使用指南和评价板。对于客户在使用过程中遇到的技术问题,厂家能够迅速响应并提供解决方案。

    常见问题与解决方案



    常见问题与解决方案


    - 问题: 如何设置正确的 Vee 电压?
    - 解决方案: 确保 Vee 电压范围为 -5V ±10%,并在电路中正确连接。

    - 问题: 信号压缩如何避免?
    - 解决方案: 将输入信号保持在最大允许值(27 dBm)以内,以防止压缩现象。

    总结和推荐


    综合评估
    HMC424AG16 数字衰减器凭借其卓越的电气特性、高精度和快速响应,在多个领域展现出极高的应用价值。其紧凑的设计、广泛的频率覆盖范围和强大的环境适应能力,使其成为电信基础设施、军事通信系统及航空航天领域的理想选择。
    推荐结论
    强烈推荐使用 HMC424AG16 数字衰减器,尤其是在对信号强度和稳定性要求较高的应用场景中。其优异的性能和可靠性使其成为市场上最具竞争力的产品之一。

EV1HMC424AG16参数

参数
零件状态 在售
包装方式 盒装

EV1HMC424AG16厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC424AG16数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC424AG16 EV1HMC424AG16数据手册

EV1HMC424AG16封装设计

查看详情并下载
Symbol
Footprint
3D Model
