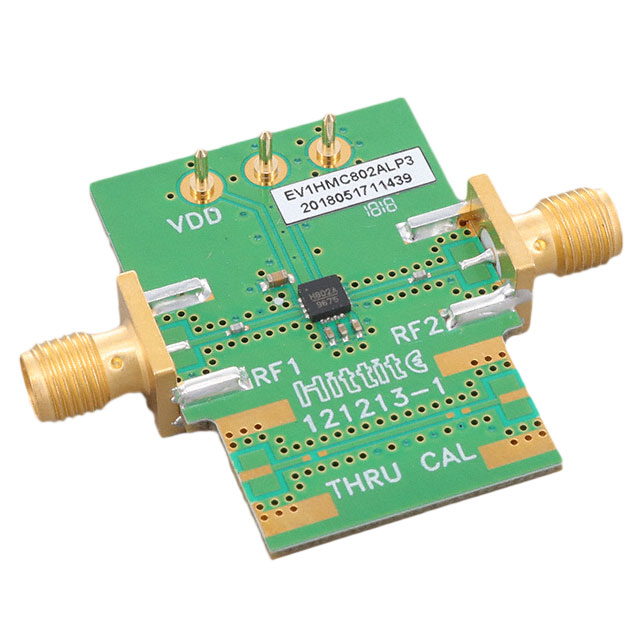

EV1HMC802ALP3

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-EV1HMC802ALP3
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EV1HMC802ALP3

EV1HMC802ALP3概述


    产品简介


    HMC802ALP3E 是一款由Analog Devices, Inc.(ADI)设计制造的数字衰减器。这款器件属于MMIC(单片微波集成电路)类别,主要用于射频(RF)和中间频率(IF)应用。HMC802ALP3E 特别适合用于测试设备和传感器、工业科学与医疗(ISM)频段、微波多点分配系统(MMDS)、无线局域网(WLAN)、WiMAX 和 WiBro 等领域。此外,它还广泛应用于微波无线电通信、甚小孔径终端(VSAT)和蜂窝基础设施。

    技术参数


    - 频率范围:DC 至 10 GHz
    - 插入损耗:
    - DC 至 4 GHz:1.7 dB 典型值
    - 4 至 8 GHz:2.8 dB 典型值
    - 8 至 10 GHz:3.5 dB 典型值
    - 衰减范围:20 dB
    - 回波损耗(RF1 & RF2,两种状态):
    - DC 至 6 GHz:25 dB
    - 6 至 10 GHz:15 dB
    - 衰减精度:±0.6 dB 典型值
    - 输入压缩点:27 dBm(0.1 dB)
    - 输入三阶截点:+55 dBm
    - 切换特性:
    - 升起时间、降落时间:70 ns(10/90% RF)
    - 开关时间、关闭时间:90 ns(50% 控制信号至 10/90% RF)

    产品特点和优势


    HMC802ALP3E 的主要特点包括:
    - 高度集成:单颗芯片提供高达 20 dB 的衰减控制,非常适合需要精密控制的应用场景。
    - 低插入损耗:典型值为 1.7 dB(DC 至 4 GHz),保持信号的高保真度。
    - 高三阶截点(IIP3):达到 +55 dBm,确保在高功率环境中仍然能够稳定运行。
    - 宽工作温度范围:-40°C 至 +85°C,适应各种恶劣环境。
    - TTL/CMOS 兼容控制:简化与现有系统的集成。
    这些优势使其在射频和微波通信领域具有较高的市场竞争力和应用价值。

    应用案例和使用建议


    HMC802ALP3E 可以应用于多种射频设备中,例如微波电台、VSAT、无线网络等。在具体设计中,为了获得最佳性能,建议遵循以下几点:
    - 使用 RF 设计技术,确保信号线阻抗匹配为 50 欧姆。
    - 连接接地引脚和暴露的接地焊盘,以减少噪声干扰。
    - 使用尽可能短的外部电容器,并将其放置在离芯片引脚最近的位置,以确保最佳性能。

    兼容性和支持


    HMC802ALP3E 采用标准的 TTL/CMOS 控制接口,易于与其他电子元件或系统集成。Analog Devices 提供全面的技术支持和售后服务,客户可以通过电话或官方网站获得帮助。

    常见问题与解决方案


    - Q:如何连接外部电容器?
    - A:根据频率选择适当的电容值,并将电容器尽可能靠近 HMC802ALP3E 的引脚安装,以实现最佳性能。
    - Q:如何控制衰减状态?
    - A:通过 V1 引脚施加适当的控制电压来改变衰减状态。具体控制逻辑参考控制电压表。

    总结和推荐


    总体而言,HMC802ALP3E 是一款高性能、高可靠性的数字衰减器,非常适合于多种射频应用场合。其紧凑的封装和广泛的频率范围使得它成为众多工程师的理想选择。鉴于其优异的性能和广泛的应用场景,我们强烈推荐 HMC802ALP3E 作为射频和微波通信项目的核心组件。

EV1HMC802ALP3参数

参数
零件状态 在售
包装方式 盒装

EV1HMC802ALP3厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
