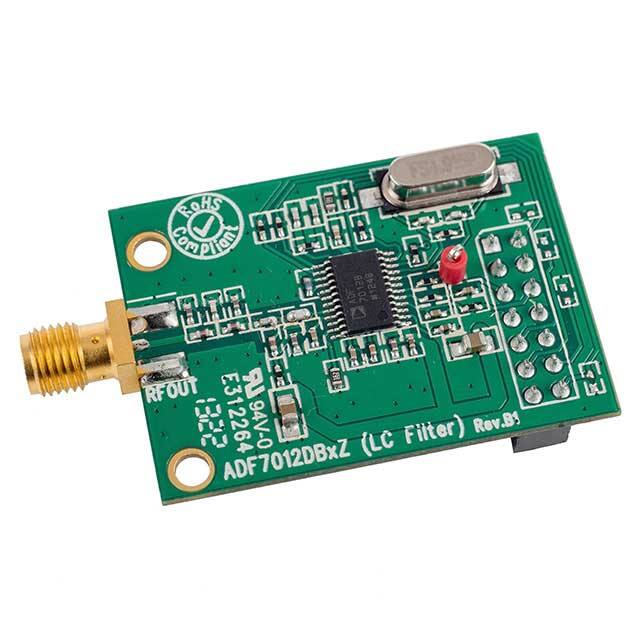

EVAL-ADF7012DBZ3

厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-EVAL-ADF7012DBZ3
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADF7012DBZ3

EVAL-ADF7012DBZ3概述

    ADF7012 Multichannel ISM Band FSK/GFSK/OOK/GOOK/ASK Transmitter

    产品简介


    ADF7012 是一款由Analog Devices公司设计的低功耗UHF带通滤波器。它能够支持多种调制方式,包括频移键控(FSK)、高斯频移键控(GFSK)、开关键控(OOK)、高斯开关键控(GOOK)和幅度键控(ASK)。该芯片具有多通道操作功能,适用于短程设备(SRDs)的无线数据传输,可广泛应用于安全系统、无线遥控、无线计量、无钥匙进入等领域。

    技术参数


    - 频率范围:75 MHz至1 GHz
    - 电源电压:2.3 V至3.6 V
    - 工作温度范围:-40°C至+85°C
    - 输出功率:-16 dBm至+14 dBm(步长0.4 dB)
    - 数据速率:直流至179.2 kbps
    - 电源电流消耗:典型值为21 mA(868 MHz, 10 dBm),17 mA(433 MHz, 10 dBm),10 mA(315 MHz, 0 dBm)

    产品特点和优势


    1. 单芯片解决方案:ADF7012集成了多个功能模块,简化了设计和实现过程。
    2. 多通道操作:通过分数N PLL和外部电感器选择任何75 MHz至1 GHz之间的频率。
    3. 低功耗:工作电流低,电源管理高效。
    4. 宽泛的供电范围:支持2.3 V至3.6 V的供电电压。
    5. 多种调制模式:支持FSK、GFSK、OOK、GOOK和ASK五种调制方式,适用范围广。
    6. 快速锁相环时间:适合快速跳频系统。
    7. 精确的频率偏差:细粒度的频率偏差和PLL相位噪声性能,适用于窄带操作。

    应用案例和使用建议


    ADF7012适用于多种应用场景,如低功耗无线数据传输系统、安全系统、无线遥控和无线计量等。以下是一些使用建议:
    1. 无线数据传输系统:确保电路设计合理,以达到所需的通信距离和可靠性。
    2. 安全系统:通过FSK/GFSK调制方式增强抗干扰能力。
    3. 无线遥控:选择适当的频率和输出功率,提高遥控距离。
    4. 无线计量:通过编程实现准确的数据传输。

    兼容性和支持


    ADF7012具有较好的兼容性,可以与多种标准接口配合使用。Analog Devices公司提供详尽的技术支持,包括应用指南和样片申请等。

    常见问题与解决方案


    - 问题:晶体振荡器启动时间过长
    - 解决方法:根据组件值和晶体参考频率调整振荡器设置。
    - 问题:电源电流过高
    - 解决方法:检查电源电压和负载情况,确保负载匹配正确。
    - 问题:数据传输不稳定
    - 解决方法:确认调制模式选择正确,并检查电路设计是否符合规范。

    总结和推荐


    ADF7012是一款功能强大的UHF带通滤波器,适合多种短程无线数据传输应用。其低功耗、多通道操作、广泛的频率范围和多种调制方式使其在市场上具有显著的竞争优势。推荐在需要高性能无线通信系统的项目中使用ADF7012。

EVAL-ADF7012DBZ3参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADF7012DBZ3厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADF7012DBZ3数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADF7012DBZ3 EVAL-ADF7012DBZ3数据手册

EVAL-ADF7012DBZ3封装设计

查看详情并下载
Symbol
Footprint
3D Model
