DC2290A-B

厂牌: ANALOG DEVICES

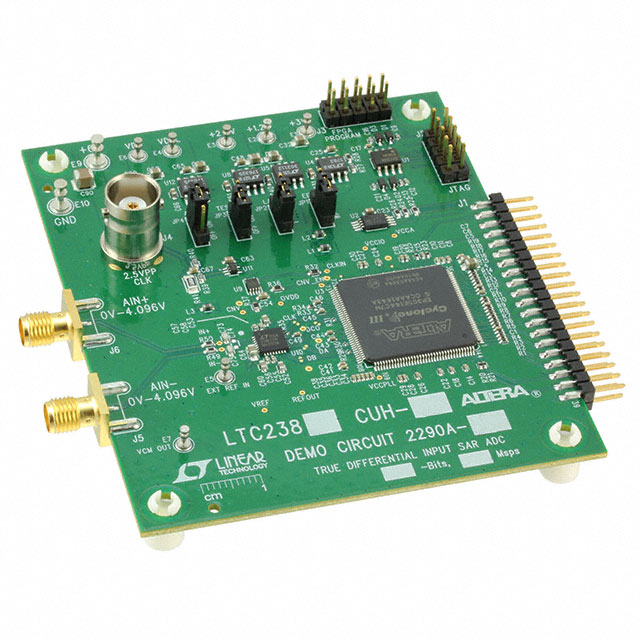

产品描述: LTC2387CUH-16 Demonstration circuit
供应商型号: DC2290A-B-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2290A-B

DC2290A-B概述

    高速SAR ADC LTC2387家族演示板DC2290A技术手册

    1. 产品简介


    LTC2387、LTC2386和LTC2385属于高性能模数转换器(ADC),具有高达18位的分辨率,以及三种不同的采样速率:15 MSPS、10 MSPS和5 MSPS。这些芯片采用差分输入设计,具备单通道结构和串行接口,适用于高速信号处理。该系列ADC的主要功能包括高精度模拟到数字转换、内置20 ppm/°C温度补偿参考电压以及支持低功耗模式的LVDS串行接口。LTC2387家族特别适合用于通信、医疗成像、雷达和工业控制等领域。

    2. 技术参数


    以下是基于技术手册中详细规格的技术参数摘要:
    | 参数 | 描述 |

    | 分辨率 | 18位或16位 |
    | 最大采样速率 | 15 MSPS(LTC2387)/10 MSPS(LTC2386)/5 MSPS(LTC2385) |
    | 输入类型 | 差分输入 |
    | 内置参考电压 | 20 ppm/°C 温度补偿 |
    | 接口类型 | LVDS串行接口 |
    | 功耗 | 依赖于具体型号(详见手册表格) |
    | 供电电压范围 | 2.5V 至 3.3V |
    | 环境温度范围 | -40°C 至 85°C |

    3. 产品特点和优势


    LTC2387家族的特点使其在市场上具备较强的竞争力:
    - 高精度:支持高达18位的分辨率,确保信号转换的准确性。
    - 低功耗:针对低功耗应用优化,适用于便携式设备。
    - 灵活采样速率:提供多种采样速率选项以适应不同应用场景。
    - 内置参考电压:内置20 ppm/°C温度补偿参考电压,减少外部元件需求并提升可靠性。
    - 快速响应:内置硬件管理功能(如跳线设置)支持多种运行模式切换。

    4. 应用案例和使用建议


    LTC2387家族已广泛应用于多个领域:
    - 通信设备:作为信号采集模块的核心部分,完成高速信号数字化。
    - 工业自动化:支持高精度传感器信号的实时采集和处理。
    - 医疗影像设备:用于MRI和CT设备中的高速数据捕获。
    使用建议:
    1. 在医疗设备中,结合差分放大器驱动器(如DC2403)可提高低频信号的信噪比。
    2. 系统集成时需注意匹配输入信号频率和时钟源(如10 dBm正弦波或方波)以保证最佳性能。

    5. 兼容性和支持


    - LTC2387家族支持多种电压配置(2.5V至3.3V),便于与其他电源电压等级的设备兼容。
    - 线性科技公司提供全面的支持服务,包括硬件设计文档、软件工具(如PScope)以及在线技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 采样速率不满足要求 | 检查供电电压是否正确配置 |
    | 转换误差偏大 | 确保参考电压连接稳定 |
    | 数据输出异常 | 校准LVDS接口,检查跳线设置 |

    7. 总结和推荐


    LTC2387家族凭借其高精度、高灵活性及低功耗设计,成为高速信号处理领域的理想选择。尤其在需要多通道同步采集的场合,其出色的差分输入设计尤为适用。若需部署高精度、高可靠性的ADC模块,强烈推荐使用LTC2387系列。
    通过本手册分析可以看出,LTC2387家族不仅能够满足高性能电子设备的需求,还提供了高度的系统集成灵活性和易用性。无论是在通信还是工业控制领域,都表现出卓越的应用价值。

DC2290A-B参数

参数
零件状态 在售
包装方式 盒装

DC2290A-B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2290A-B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2290A-B DC2290A-B数据手册
