127900-HMC764LP6CE

厂牌: ANALOG DEVICES

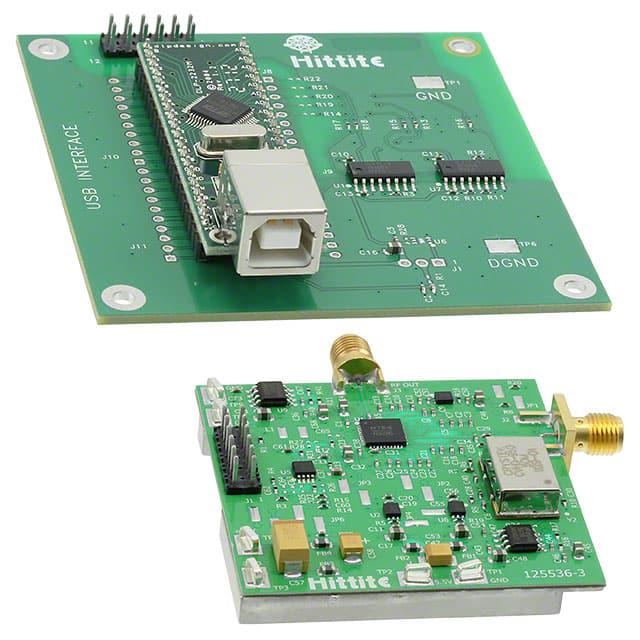

产品描述: HMC764LP6CE Clock Generator and Synthesizer Evaluation Board
供应商型号: Y-127900-HMC764LP6CE
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 127900-HMC764LP6CE

127900-HMC764LP6CE概述


    产品简介


    HMC764LP6CE 是一款具有集成电压控制振荡器(VCO)的分数- n 倍锁相环(PLL)。该产品频率范围为 7.3 GHz 至 8.2 GHz,适用于各种高频应用。其主要功能包括高精度的频率合成、超低相位噪声和灵活的模式选择(分数或整数模式),使其成为无线通信、测试设备及工业控制等领域的理想选择。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 射频输出特性
    | VCO 输出频率范围 7.3 | 7.8 | 8.2 | GHz |
    | VCO 输出功率 12 | 17 | dBm
    | VCO 调谐电压 2 | 13 | V
    | VCO 调谐灵敏度 | VTUNE = +5V | 130 MHz/V
    | 频率拉动(到 2:1 VSWR) 8 MHz
    | 频率推动 | VTUNE = +5V | 10 MHz
    | 频率漂移率 1 MHz/
    | 分次谐波(1/2) 40 dBc
    | 二阶谐波 20 dBc
    | 三阶谐波 35 dBc
    | VCO 单边带相噪(开环) | VTUNE = +5V, Fvco = 7.8 GHz | -116 dBc/Hz
    | 合成器内部噪声(开环) -221/-226 dBc/Hz
    | 合成器分数杂散 -65 dBc
    | 合成器频率设置时间 | 100 MHz 步长,7.5 GHz 到 7.6 GHz | 87 μs

    产品特点和优势


    1. 超宽频率范围:HMC764LP6CE 可覆盖从 7.3 GHz 到 8.2 GHz 的频率范围,适用于广泛的高频应用。
    2. 高精度频率合成:具备分数- n 倍锁相环设计,能够实现高精度的频率合成。
    3. 超低相位噪声:典型值为 -116 dBc/Hz,提供卓越的信号纯净度。
    4. 高分辨率:24 位步进分辨率,最高分辨率为 3 Hz。
    5. 集成参考路径输入:最大参考输入频率可达 225 MHz,支持直接 FSK 调制。

    应用案例和使用建议


    应用案例
    1. VSAT 放大器:适用于 VSAT 放大器中,提供稳定且准确的频率源。
    2. 点对点/多点无线电:在点对点和多点无线电系统中,用于精确频率控制和信号传输。
    3. 测试设备与工业控制:作为高性能的频率合成器,广泛应用于测试设备和工业控制系统。
    使用建议
    1. 温度稳定性:确保电路设计时考虑温度影响,以维持频率稳定性。
    2. 电源管理:合理分配不同电源供应,如 VCCVCO、VDDPFD 等,确保各部分正常工作。
    3. 去耦电容配置:在关键供电引脚附近放置去耦电容,保证电源质量,减少噪声干扰。

    兼容性和支持


    - 兼容性:HMC764LP6CE 具有标准的 QFN 封装,便于与其他电子元器件集成。
    - 支持服务:可通过电话(978-250-3343)或电子邮件(apps@hittite.com)获取应用支持和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率不足 | 检查 VCO 调谐电压是否在规定范围内,调整电源电压。|
    | 相位噪声异常 | 确保所有电源引脚上的去耦电容正确配置。 |
    | 锁定检测信号不稳定 | 检查串行端口的连接情况,重新配置相关寄存器。 |

    总结和推荐


    HMC764LP6CE 是一款高精度、高性能的分数- n 倍锁相环频率合成器,适合需要高稳定性和高纯度频率信号的应用场合。其超宽的频率范围、高精度和低相位噪声等特点使其在市场上具有很强的竞争力。综上所述,推荐使用 HMC764LP6CE 在各种高频应用中,如 VSAT、点对点/多点无线电及测试设备等。

127900-HMC764LP6CE参数

参数
零件状态 在售
包装方式 盒装

127900-HMC764LP6CE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

127900-HMC764LP6CE数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES 127900-HMC764LP6CE 127900-HMC764LP6CE数据手册

127900-HMC764LP6CE封装设计

查看详情并下载
Symbol
Footprint
3D Model
