首页  >  产品百科  >  EVAL-ADV7180-32EBZ

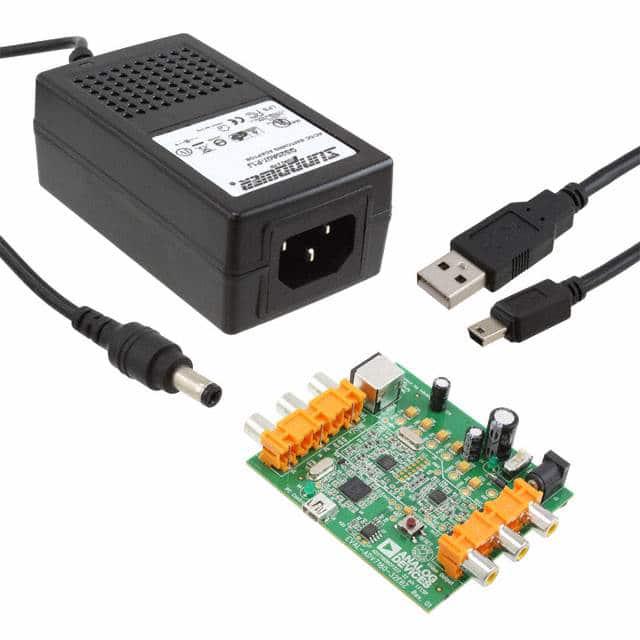

EVAL-ADV7180-32EBZ

厂牌: ANALOG DEVICES
产品描述: ADV7180 Multimedia Evaluation Board
供应商型号: Y-EVAL-ADV7180-32EBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADV7180-32EBZ

EVAL-ADV7180-32EBZ概述

    ADV7180 10-Bit, 4x Oversampling SDTV Video Decoder

    产品简介


    ADV7180是一款适用于汽车应用且具备世界范围NTSC/PAL/SECAM彩色解调支持的视频解码器。它能够将符合全球标准的模拟基带电视信号自动检测并转换为兼容ITU-R BT.656接口标准的4:2:2分量视频数据。该视频解码器具有多功能的数字输出接口,可无缝连接到各种MPEG编码器、编解码器、移动视频处理器以及ADI的数字视频编码器,如ADV7391。此外,外部的HS、VS和FIELD信号可以提供定时参考,用于LCD控制器和其他视频ASIC。

    技术参数


    - 采样率: 4× oversampling
    - ADC分辨率: 10位
    - 输入视频格式支持: CVBS(复合视频)、Y/C(S-视频)、YPrPb(分量视频)
    - 输出视频格式: 8位ITUR BT.656 YCrCb 4:2:2
    - 电源电压: 单1.8V供电
    - 温度范围:
    - 商用温度等级: −10°C至+70°C
    - 工业/汽车认证温度等级: −40°C至+85°C
    - 汽车认证温度等级: −40°C至+125°C
    - 封装选项:
    - 64-lead, 10 mm × 10 mm, RoHS合规LQFP
    - 48-Lead, 7 mm × 7 mm, RoHS合规LQFP
    - 40-lead, 6 mm × 6 mm, RoHS合规LFCSP
    - 32-lead, 5 mm × 5 mm, RoHS合规LFCSP

    产品特点和优势


    - 支持多种全球标准的彩色解调
    - 4×过采样保证了视频质量
    - 三路模拟视频输入通道,带有抗混叠滤波器
    - 支持多种视频输入格式:复合视频、S-视频和分量视频
    - 集成自动增益控制(AGC)和钳位恢复电路
    - 支持自动检测NTSC、PAL和SECAM格式
    - 低功耗模式和超低睡眠电流
    - 兼容I2C协议的串行双向端口

    应用案例和使用建议


    ADV7180被广泛应用于多个领域,如数码摄像机、PDA、数字电视中的单片机PIP解码器、多频道数字视频录像机、音频视频接收器和视频转码等。这些应用中,它主要用于处理标清电视视频信号。
    使用建议:对于不同的视频源,建议先进行信号预处理,如适当调整增益和过滤噪声。确保外部时钟信号和内部时钟信号保持同步,以获得最佳的视频输出效果。

    兼容性和支持


    ADV7180支持I2C协议的串行双向端口,方便与其他设备通信。ADI公司提供了全面的技术文档和支持服务,帮助用户快速了解产品特性和操作方法。

    常见问题与解决方案


    1. Q: 视频输入信号不稳定
    - A: 调整输入信号预设值,确保信号峰值范围为1.0V。若需要手动设置,则可禁用自动增益控制(AGC)。
    2. Q: 输出图像出现延迟
    - A: 检查PLL(锁相环)配置,确保时钟信号同步,可通过调整ADLLT(自适应数字线长跟踪)来改善。
    3. Q: 自动检测不准确
    - A: 确认输入信号的标准符合NTSC、PAL或SECAM规范,同时检查I2C寄存器设置。

    总结和推荐


    综上所述,ADV7180是一款高性能的SDTV视频解码器,适用于各类消费电子产品和汽车电子领域。它具备出色的视频处理能力、宽泛的工作温度范围和多种封装选择。无论是对于开发新型消费电子产品还是升级现有系统,ADV7180都是一个值得推荐的选择。如果您对视频信号处理有着高要求,那么这款解码器将是一个理想的选择。

EVAL-ADV7180-32EBZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADV7180-32EBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADV7180-32EBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADV7180-32EBZ EVAL-ADV7180-32EBZ数据手册

EVAL-ADV7180-32EBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
