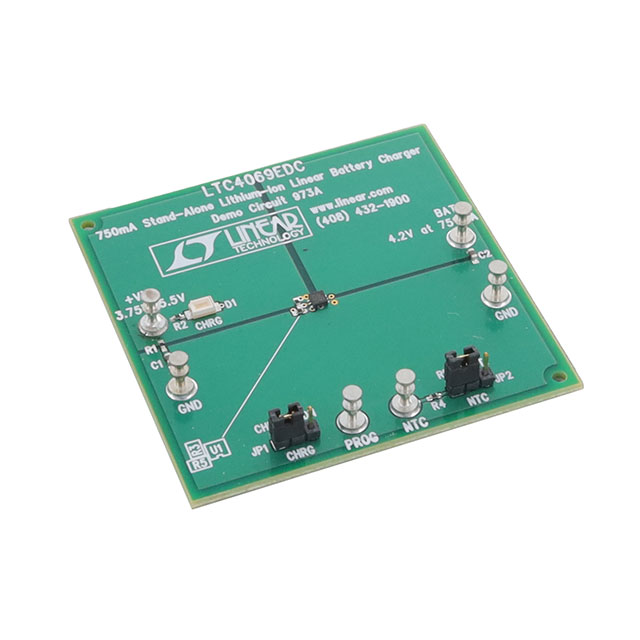

DC973A

厂牌: ANALOG DEVICES
产品描述: LTC4069EDC Battery Management 4.178VDC to 4.221VDC Output Demonstration Circuit
供应商型号: Q-DC973A
供应商: 国内现货
标准整包数: 0
ANALOG DEVICES 评估、开发板开发工具 DC973A

DC973A概述


    产品简介


    本产品是基于LTC4069芯片设计的单节锂离子电池充电器,具有NTC温度传感器接口。该充电器专门用于对一个4.2V锂离子电池进行恒流和恒压充电。LTC4069采用微型2x2mm DFN封装,内部集成了P沟道功率MOSFET,能够通过独特的热反馈回路在高温和高功耗条件下自动调节输出电流。这使得充电器能够在正常情况下提供较高的充电电流,并在异常条件(如高温、高压输入或低电池电压)下依然能够安全充电。

    技术参数


    - 输入电压范围:3.75V至7V(受PCB散热限制)
    - 输入欠压锁存阈值:3.6V±6%
    - 输出浮充电压:4.2V±0.6%
    - 输出电流:750mA±5%
    - 程序电流监测输出(PROG引脚):1V±5% @ 满电流
    - 充电终止计时:4.5小时±30%
    - 再充计时:2.25小时±30%
    - 充电指示LED电流阈值:75mA±10%
    - 故障闪动频率:2Hz (典型值)

    产品特点和优势


    LTC4069充电器的独特之处在于其内部集成的热反馈机制。这允许充电器在不同的环境条件下灵活调整输出电流,从而实现更高的效率和更安全的充电过程。此外,该充电器还具有多项保护功能,包括欠压锁存、涓流充电和软启动限流等功能,这些都能有效延长电池寿命并保证充电过程的安全性。

    应用案例和使用建议


    应用案例
    本充电器可用于多种锂离子电池应用,例如便携式电子设备(如手机、平板电脑)、无线耳机以及其他需要长时间供电的设备。在实际应用中,可以通过改变输入电压来模拟不同状态下的电池电量,进而测试充电器的表现。
    使用建议
    为了确保最佳充电效果,建议保持充电器与电池之间的直流电阻尽可能小,特别是在进入恒压充电阶段时。此外,在使用过程中应注意监控电池温度,以避免过热导致的充电中断。

    兼容性和支持


    LTC4069充电器的设计文件可向Linear Technology工厂索取。此外,产品在出厂时即已内置多种保护机制,以确保在各种异常条件下仍能安全运行。对于技术支持和维护服务,可直接联系Linear Technology的客户服务团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 充电电流突然下降 | 检查电池温度是否过高或输入电压是否过低;如电池过热,调整电池位置或更换散热良好的外壳。 |
    | 充电指示灯异常闪烁 | 检查是否安装正确,或者电池电压是否低于2.9V。如确认无误,可能是充电器故障,需要联系售后服务。 |

    总结和推荐


    LTC4069单节锂离子电池充电器以其紧凑的设计、高效的热管理能力和丰富的保护功能,成为了锂离子电池充电领域的优秀选择。其出色的适应性和安全性使其在各种便携式电子设备中拥有广泛的应用前景。综上所述,我们强烈推荐此款产品给那些寻求高效、可靠且易于集成的锂离子电池充电解决方案的客户。

DC973A参数

参数
零件状态 在售
包装方式 盒装
