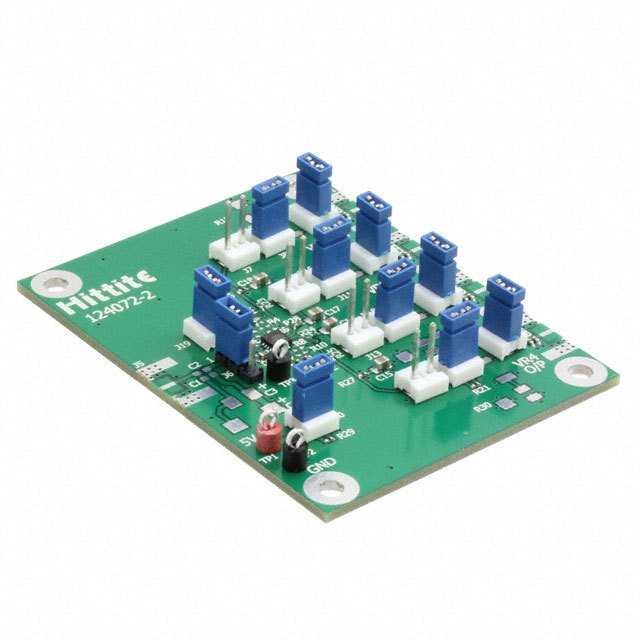

EVAL01-HMC1060LP3E

厂牌: ANALOG DEVICES
产品描述: HMC1060LP3E Special Purpose Voltage Regulators Evaluation Board
供应商型号: Y-EVAL01-HMC1060LP3E
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL01-HMC1060LP3E

EVAL01-HMC1060LP3E概述


    产品简介


    HMC1060LP3E 线性电压调节器
    HMC1060LP3E 是一款专为高性能应用设计的四路低噪声高电源抑制比(PSRR)线性电压调节器。它采用BiCMOS工艺制造,旨在提供卓越的电源隔离能力。该产品广泛应用于需要高精度电源的场合,如超低噪声频率生成(PLLs, VCOs)、射频(RF)和混合信号供电等。

    技术参数


    - 输出电压范围:每个通道输出电压可调,范围从1.8V到5.2V。
    - 最大输出电流:每个通道的最大输出电流分别为100mA(VR1)、50mA(VR2和VR3)、300mA(VR4),总输出电流可达500mA。
    - 电源电压范围:输入电压范围为5.3V至5.6V。
    - 温度系数:具备PTAT(比例于绝对温度)模式,输出电压随温度变化自动调节。
    - 噪声密度:1kHz时输出噪声电压密度为7nV/√Hz。
    - PSRR(电源抑制比):1kHz时PSRR高达80dB,1MHz时为60dB。
    - 封装:采用16引脚3x3mm QFN封装。

    产品特点和优势


    HMC1060LP3E 具有多项显著的优势:
    1. 超低噪声:能够在高频下保持极低的噪声水平,确保电源信号的纯净度。
    2. 高PSRR:在各种频率下的电源抑制比优异,能有效过滤输入电源的噪声干扰。
    3. PTAT温度补偿:能够根据温度自动调整输出电压,优化电路的相位噪声和输出功率表现。
    4. 热保护:内置热保护功能,避免因过温导致的损坏。
    5. 多功能调节:每个通道均可独立调节输出电压,灵活性强。

    应用案例和使用建议


    典型应用场景:
    - 超低噪声频率生成(PLLs, VCOs)
    - 射频及混合信号电源管理
    使用建议:
    - 在设计电源电路时,需确保各通道负载均衡,避免个别通道过载。
    - 在使用PTAT模式时,建议监测电路温度以保证最佳的电源稳定性。

    兼容性和支持


    - 兼容性:适用于多种高频电路设计,特别是Hittite的宽带PLL系列。
    - 支持:厂商提供了详细的应用指南和技术支持,包括样品评估板(HMC1060LP3E Evaluation Board)。

    常见问题与解决方案


    - 问题一:启动时间较长?
    解决方案:检查EN输入端的电平设置是否正确。

    - 问题二:输出电压不稳定?
    解决方案:确认输入电压稳定且所有输出负载均匀分配。

    总结和推荐


    HMC1060LP3E是一款集超低噪声、高PSRR和PTAT温度补偿等功能于一体的高性能线性电压调节器。其出色的电源隔离能力和优秀的噪声抑制性能使其成为射频、PLL和VCO等高性能电路的理想选择。推荐在需要高性能电源供应的应用中优先考虑使用HMC1060LP3E。如果您需要进一步了解或者订购该产品,请联系Hittite Microwave Corporation获取更多帮助。

EVAL01-HMC1060LP3E参数

参数
零件状态 在售

EVAL01-HMC1060LP3E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL01-HMC1060LP3E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL01-HMC1060LP3E EVAL01-HMC1060LP3E数据手册

EVAL01-HMC1060LP3E封装设计

查看详情并下载
Symbol
Footprint
3D Model
