EVAL-ADF7020-1DBZ5

厂牌: ANALOG DEVICES

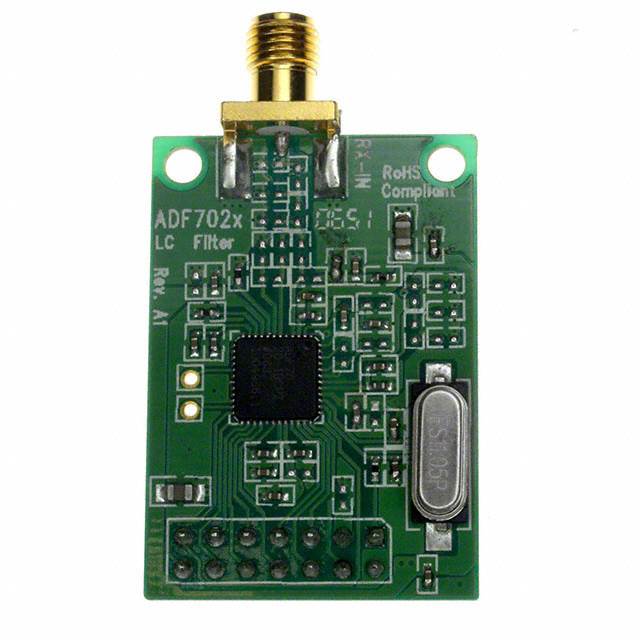

产品描述: ADF7020-1 RF Transceiver Daughter Board
供应商型号: Y-EVAL-ADF7020-1DBZ5
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADF7020-1DBZ5

EVAL-ADF7020-1DBZ5概述

    高性能FSK/ASK收发器IC——ADF7020-1技术手册解析

    产品简介


    ADF7020-1是一款低功耗、高度集成的FSK/GFSK/ASK/OOK/GOOK收发器,专为低UHF和VHF频段设计。这款收发器具备高灵敏度、低功耗和宽数据速率支持等特点,适用于无线数据传输、医疗设备、遥控安全系统、无线计量、免钥匙进入、智能家居、过程及建筑控制等多种应用。

    技术参数


    ADF7020-1的主要技术规格如下:
    - 频率范围:直接输出模式下135 MHz至650 MHz,分频模式下80 MHz至325 MHz。
    - 数据速率:FSK/GFSK模式下支持0.15 kbps至200 kbps;ASK模式下支持0.15 kbps至64 kbps。
    - 电源电压:2.3 V至3.6 V。
    - 发射功率:可编程输出功率范围为-20 dBm至+13 dBm。
    - 接收灵敏度:FSK模式下-119 dBm(1 kbps, 315 MHz);FSK模式下-114 dBm(9.6 kbps, 315 MHz);ASK模式下-111.8 dBm(9.6 kbps, 315 MHz)。
    - 低功耗:接收模式下电流消耗为17.6 mA,发射模式下电流消耗为21 mA(10 dBm输出)。
    - 集成组件:包含VCO、分数N PLL、7位ADC和温度传感器等。
    - 自动频率控制:补偿较低容差晶体引起的频率误差。
    - 数字RSSI:提供RSSI信号读取。
    - 泄漏电流:关机模式下<1 µA。

    产品特点和优势


    ADF7020-1具备以下独特功能和优势:
    - 宽频率范围:支持广泛的频率设置,灵活性高。
    - 高灵敏度和低功耗:能够提供极高的接收灵敏度和低功耗特性。
    - 丰富的编程功能:可通过简单的三线接口编程设置RF频率、频道间隔和调制方式。
    - 自动频率控制:自动频率控制功能使得该器件能够在频率偏移的情况下仍保持稳定的性能。
    - 低外部组件需求:内置多个组件,减少外部元件数量,提高集成度。

    应用案例和使用建议


    ADF7020-1可以广泛应用于各种无线通信场景,例如无线数据传输、医疗设备、遥控安全系统等。在使用时,可以根据具体应用需求调整发射功率、灵敏度和信道带宽等参数以获得最佳性能。建议在实际应用中遵循匹配和布局指南,以确保满足相关标准(如FCC/ETSI)。

    兼容性和支持


    ADF7020-1具有较强的兼容性,可以通过简单的三线接口与微控制器/DSP进行连接。厂商提供了详尽的技术文档和支持,包括参考设计和测试工具,以帮助用户更好地理解和应用该器件。

    常见问题与解决方案


    根据技术手册,用户可能会遇到以下问题:
    - 频率偏差较大:通过调整VCO调整设置来优化频率偏移。
    - 接收灵敏度不足:尝试优化外部匹配网络,提高整体系统灵敏度。
    - 发射功率不稳定:检查电源电压和温度,确保其在规定范围内。

    总结和推荐


    ADF7020-1是一款高性能、低功耗的FSK/ASK收发器,适用于多种无线通信应用。其高灵敏度、宽频率范围、低功耗和强大的自动频率控制等功能使其在市场上具有很强的竞争力。我们强烈推荐使用该器件,特别是在需要高性能和灵活配置的应用中。如果您有任何进一步的问题或需要技术支持,建议联系制造商获取帮助。
