EVAL-AD7887SDZ

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 584-EVAL-AD7887SDZ
供应商: Mouser
标准整包数: 1

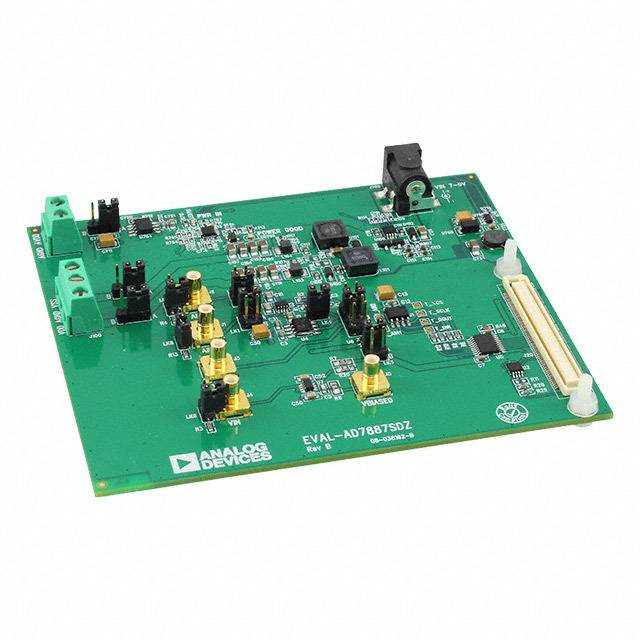

ANALOG DEVICES 评估、开发板开发工具 EVAL-AD7887SDZ

EVAL-AD7887SDZ概述

    AD7887 2.7V至5.25V微功耗双通道12位ADC技术手册

    1. 产品简介


    AD7887是一款高精度、低功耗的双通道12位模拟到数字转换器(ADC),可采用单个2.7V至5.25V电源供电。这款ADC能够在125kSPS采样速率下运行,适用于便携式数字设备、医疗仪器、移动通信、仪器仪表控制以及高速调制解调器等多种应用领域。

    2. 技术参数


    - 电源电压:2.7V至5.25V
    - 参考电压:内部/外部2.5V
    - 采样速率:最高可达125kSPS
    - 分辨率:12位
    - 输入电压范围:单通道模式0至VREF;双通道模式0至VDD
    - 信号噪声比(SNR):典型值为71dB
    - 总谐波失真(THD):典型值为-80dB
    - 电源电流:
    - 正常模式:约850μA(内部参考启用)
    - 关机模式:最大1μA
    - 封装:8引脚SOICN和MSOP
    - 工作温度范围:商业级-40°C至+125°C

    3. 产品特点和优势


    - 高集成度:体积小巧,采用8引脚MSOP封装,适合空间有限的应用场景。
    - 低功耗:正常工作时仅需2mW,关机模式下功耗降至3μW。
    - 灵活的电源管理:自动在转换后进入休眠模式,有效节省能耗。
    - 多功能接口:支持SPI/QSPI/MICROWIRE/DSP兼容的串行接口。
    - 多通道操作:可在单通道和双通道模式之间切换,适应不同需求。

    4. 应用案例和使用建议


    应用案例:
    - 便携式医疗设备:可用于监测人体生理参数如心率、血氧饱和度等,确保低功耗的同时提供高精度数据。
    - 工业控制系统:实现对各种工业参数如温度、压力的实时监控。
    使用建议:
    - 确保在进行双通道模式操作时,准确配置好相关的控制寄存器以避免信号混乱。
    - 注意外部参考电压的选择,以保证信号采集的准确性。

    5. 兼容性和支持


    - AD7887支持多种常见的数字接口协议,如SPI/QSPI/MICROWIRE/DSP,便于与其他设备连接。
    - 提供详尽的文档和支持资源,包括数据手册、评估板以及驱动程序,帮助用户快速上手并解决常见问题。

    6. 常见问题与解决方案


    - 问题:在使用过程中出现转换错误或数据丢失现象。
    - 解决方案:检查电源电压是否稳定,确认参考电压设置正确,同时验证时钟信号质量。

    7. 总结和推荐


    总结:
    AD7887凭借其高精度、低功耗及多功能接口设计,在众多应用场合中表现出色,特别是对于那些对空间和功耗有严格要求的应用,如便携式医疗设备和工业控制等领域。
    推荐:
    强烈推荐在便携式医疗设备、仪器仪表控制和工业自动化系统等应用中使用AD7887,其卓越的性能表现将为项目开发带来显著的优势。

EVAL-AD7887SDZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-AD7887SDZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-AD7887SDZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-AD7887SDZ EVAL-AD7887SDZ数据手册

EVAL-AD7887SDZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
