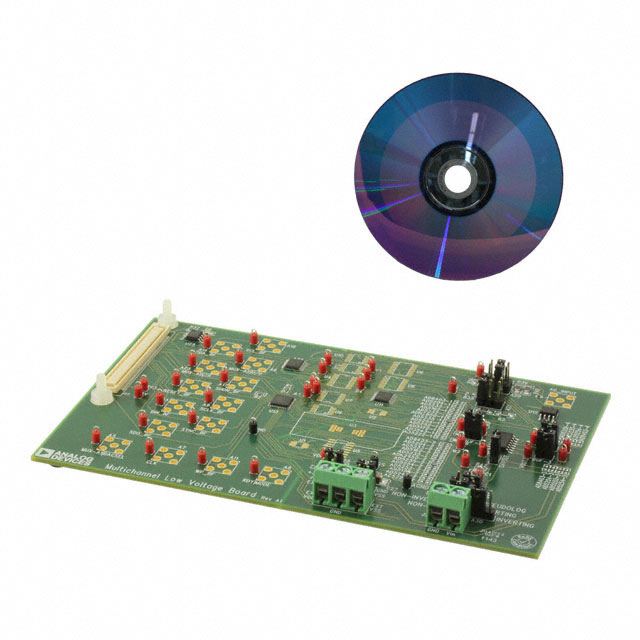

EVAL-AD5235SDZ

厂牌: ANALOG DEVICES
产品描述: AD5235 Digital Potentiometer Evaluation Board
供应商型号: Y-EVAL-AD5235SDZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-AD5235SDZ

EVAL-AD5235SDZ概述


    产品简介


    AD5235 数字电位计
    AD5235 是一款双通道、1024 位置、非易失性存储器数字电位计(简称数字电位计)。它通过灵活的编程能力支持多种操作模式,包括对RDAC和EEMEM寄存器的读写访问、电阻的递增/递减、±6 dB 的电阻变化、滑动端子位置的读回,以及为其他组件存储用户定义信息的额外EEMEM空间。AD5235 适用于电池供电的应用以及其他各种应用,支持单电源和双电源模式。

    技术参数


    - 工作电压范围:
    - 单电源:2.7 V 至 5.5 V
    - 双电源:±2.25 V 至 ±2.75 V
    - 通讯接口:SPI 兼容,最高可达50 MHz
    - 内部结构:双通道设计,每个通道1024个位置
    - 支持特性:
    - 精确的电阻调整
    - 非易失性存储器,用于保存设置
    - 多种工作模式(如读写访问、递增递减电阻、±6 dB电阻变化等)
    - 兼容系统:支持通过USB和系统演示平台(SDP)进行控制
    - 其他电气特性:
    - 内置10 μF钽电解电容和0.1 μF陶瓷电容用于电源滤波

    产品特点和优势


    独特功能与优势:
    - 多功能性:AD5235 支持多种操作模式和信号处理功能,包括作为DAC使用、信号放大和衰减。
    - 灵活编程:可编程能力使它在各种应用中表现出极高的灵活性。
    - 非易失性存储:内置存储器使得配置可以被长期保存。
    - 高精度和可靠性:提供高精度的电阻调整,并且可以在宽电压范围内稳定运行。

    应用案例和使用建议


    应用实例:
    1. DAC 模拟转换:AD5235 可以配置为DAC模式,实现模拟信号转换。例如,在图2中展示了如何将RDAC1用作DAC。
    2. 信号放大与衰减:可以通过RDAC2进行信号放大或衰减。例如,在图4至图7中展示了不同配置下的放大电路和衰减电路。
    使用建议:
    - 电源管理:确保正确的电源连接和配置,避免超出规定的电压范围。
    - 软件设置:使用提供的软件工具进行配置,以便充分发挥AD5235的功能。
    - 外部信号输入:在进行信号衰减时,确保外部信号符合规定条件,以获得最佳效果。

    兼容性和支持


    兼容性:
    - 外部连接:支持通过USB与SDP板连接,也可以通过外接电源进行供电。
    - 其他组件:支持多个AD系列芯片和其他标准组件,便于集成到现有系统中。
    支持和服务:
    - 文档和支持:包括详细的用户指南和数据手册,以及厂商提供的在线技术支持。
    - 硬件兼容性:支持多通道和多种传感器输入,适用于复杂系统的集成。

    常见问题与解决方案


    问题1:无法通过SDP板正常连接和通信
    - 解决方案:确保SDP板正确安装,且通过USB正确连接到计算机。如果仍存在问题,尝试重新安装驱动程序。
    问题2:配置时出现写入失败
    - 解决方案:检查所使用的电源电压是否符合要求,并确保正确的寄存器配置。可以使用提供的测试电路进行验证。
    问题3:信号衰减不符合预期
    - 解决方案:根据输入信号的特性和系统的要求,适当调整外部电阻值。建议参考用户指南中的相关章节进行调整。

    总结和推荐


    综合评估:
    AD5235 数字电位计以其广泛的适用性和高度灵活性,成为许多复杂电子系统的理想选择。它不仅提供了高精度的电阻调整能力,还支持多种操作模式,使其在信号处理和控制系统中有广泛的应用前景。
    推荐意见:
    AD5235 非常适合需要高精度、多功能性的应用场景。它不仅能够满足复杂的系统需求,而且具有良好的软件支持和丰富的文档资源。因此,强烈推荐在开发新一代电子产品时选用AD5235。

EVAL-AD5235SDZ参数

参数
零件状态 在售
包装方式 盒装
