DC1694B

厂牌: ANALOG DEVICES
产品描述: LT3748 Soft Switching PWM Controller 11.4VDC to 12.6VDC Output Demonstration Circuit Automotive
供应商型号: 4023244
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1694B

DC1694B概述


    产品简介

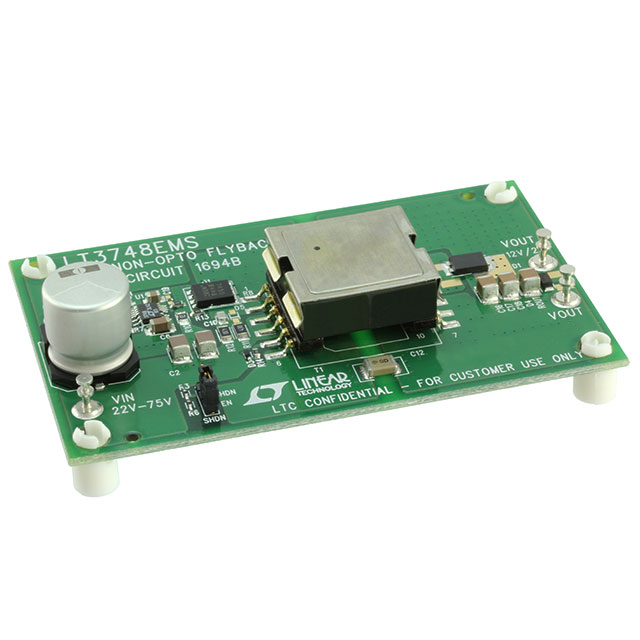

    LT3748是一款高输入电压隔离型反激转换器控制器,适用于工业、汽车、医疗、电信和数据通信等多种应用。该芯片可以处理从5V到100V的输入电压范围,并提供高达1.9A的平均门极驱动源和Sink电流。本演示电路1694B设计用于将22V至75V的直流输入转换为12V输出,最大输出电流可达2.5A。值得注意的是,该芯片无需第三绕组、光耦合器或信号变压器即可实现调节,通过检测次级侧的反激波形来直接测量初级侧的隔离输出电压。

    技术参数


    - 输入电压范围:22V - 75V
    - 输出电压:11.4V - 12.6V(典型值12V)
    - 最大输出电流:2.5A
    - 输出电压纹波(峰峰值):420mV
    - 开关频率:289kHz(在48V输入和2.5A输出时)
    - 效率:86.5%(在48V输入和2.5A输出时)

    产品特点和优势


    - 高输入电压范围:5V至100V
    - 边界模式操作,实现高效能和小尺寸设计
    - 改善负载调节:±5%
    - 无须外部组件(如光耦合器或信号变压器),简化设计和成本控制
    - 可根据不同应用需求灵活调整输入和输出电压/电流

    应用案例和使用建议


    演示电路1694B可以轻松修改以适应不同的输入和输出电压/电流要求,适用于各种工业应用。对于需要更小输出纹波的应用,可选择两阶段滤波器作为选项。建议在使用前仔细检查所有连接和参数设置,确保电源输入在指定范围内,同时确保最低负载电流满足要求。

    兼容性和支持


    LT3748可与各种供应商提供的变压器(如Würth Electronics、Sumida、Pulse Engineering和Coilcraft)兼容,具体型号可根据应用需求进行选择。Linear Technology提供了完整的应用文档和支持服务,包括设计文件下载和应用工程师技术支持。

    常见问题与解决方案


    1. 无输出:确认电源供应和负载连接正确,同时确保最小负载电流达到要求。
    2. 输出电压超出范围:检查负载电流设置,避免过高负载;同时确认电源不触发电流限制。
    3. 开关频率异常:检查输入电压是否在允许范围内,同时确认外围电路连接正确。

    总结和推荐


    LT3748凭借其宽输入电压范围、高效率和简便的设计方式,非常适合于需要隔离式输出的应用场合。其边界模式操作不仅提高了系统的整体性能,还显著简化了设计复杂度。总体而言,LT3748是一款值得推荐的高性能反激转换器控制器,尤其适用于工业和商业领域的需求。
