EVAL-ADN4650EB1Z

厂牌: ANALOG DEVICES
产品描述:
供应商型号: EVAL-ADN4650EB1Z-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADN4650EB1Z

EVAL-ADN4650EB1Z概述


    产品简介


    EVAL-ADN4650EB1Z

    产品简介

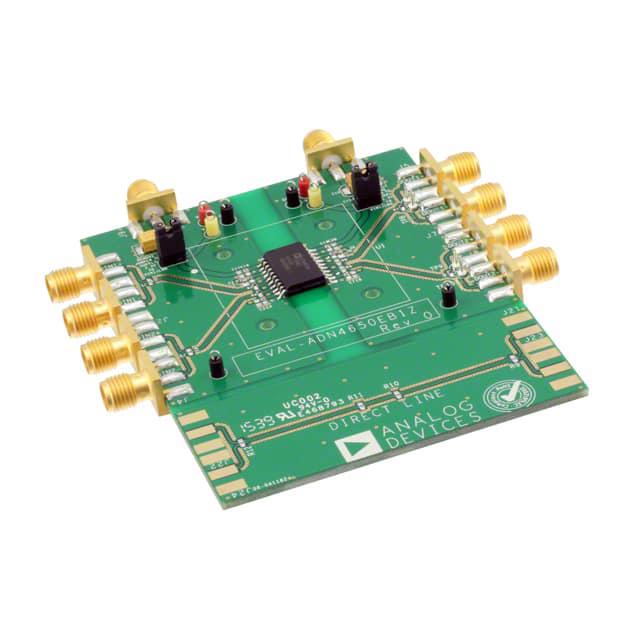

    EVAL-ADN4650EB1Z 是一款专门用于评估 ADN4650 低电压差分信号(LVDS)隔离器的评估板。该评估板结合了 Analog Devices, Inc. 的 iCoupler® 技术,将一个双通道隔离器与 LVDS 接收器和驱动器集成在一个 20 引脚宽体 SOIC 封装中。EVAL-ADN4650EB1Z 支持高达 600 Mbps 的数据传输速率,具备非常低的抖动特性,能够实现高频率信号的可靠传输。

    技术参数


    - 隔离电压:5 kV rms
    - 数据传输率:最高可达 600 Mbps
    - 输入信号:LVDS 输入信号(DIN1+, DIN1−, DIN2+, DIN2−)
    - 输出信号:LVDS 输出信号(DOUT1+, DOUT1−, DOUT2+, DOUT2−)
    - 电源选择:跳线可选 3.3 V 或 2.5 V
    - 工作温度范围:标准工作条件下的室温
    - 兼容电气特性:适用于高速信号处理和数字通信系统

    产品特点和优势


    EVAL-ADN4650EB1Z 的产品特点和优势如下:
    - 隔离地面平面:独立的逻辑侧和总线侧地面平面,有助于测试期间隔离两侧之间的电气特性。
    - 连接便捷:通过 SMA 终端提供方便的连接方式。
    - 电源灵活:支持 3.3 V 和 2.5 V 跳线可选供电。
    - 集成 LDO:可在 3.3 V 电源下提供 2.5 V 输出。
    - 抗干扰设计:内置终止电阻以减少反射和信号失真。

    应用案例和使用建议


    应用案例:
    EVAL-ADN4650EB1Z 在评估期间可用于多种高速信号处理和数字通信系统。例如,它可以通过设定为 300 MHz 的方波时钟来测试系统的延迟和偏斜。
    使用建议:
    - 使用信号发生器和示波器进行设置测试时,确保连接正确并遵循手册中指示的参数,例如 350 mV 幅度和 1.2 V 偏移的方波时钟。
    - 精确测量如抖动时,需注意使用差分探头,并可能需要切开连接器的迹线以减少反射。

    兼容性和支持


    EVAL-ADN4650EB1Z 设计灵活,可以兼容各种外部电源和设备。对于更详细的电源管理信息,可以参考 ADN4650 数据手册。同时,Analog Devices 提供相应的技术支持,包括在线文档、用户指南和专业工程师的帮助。

    常见问题与解决方案


    常见问题:
    - 如何设置合适的电源电压?
    - 参考 Table 1 中的 Jumper 配置信息,使用 P4 和 P7 跳线来配置 3.3 V 或 2.5 V 电源。
    - 信号失真的原因是什么?
    - 确认所有 LVDS 驱动器/接收器上的终止电阻是否正确安装,检查信号源的特性。

    总结和推荐


    EVAL-ADN4650EB1Z 是一款功能强大且易于使用的评估板,能够满足高速 LVDS 信号传输的需求。它的独立隔离接地平面和便捷的 SMA 连接使得评估过程变得简单高效。对于任何需要评估和测试高速信号处理能力的项目来说,这款评估板无疑是一个值得考虑的选择。我们强烈推荐这一产品给希望探索和开发高速信号传输应用的工程师们。
