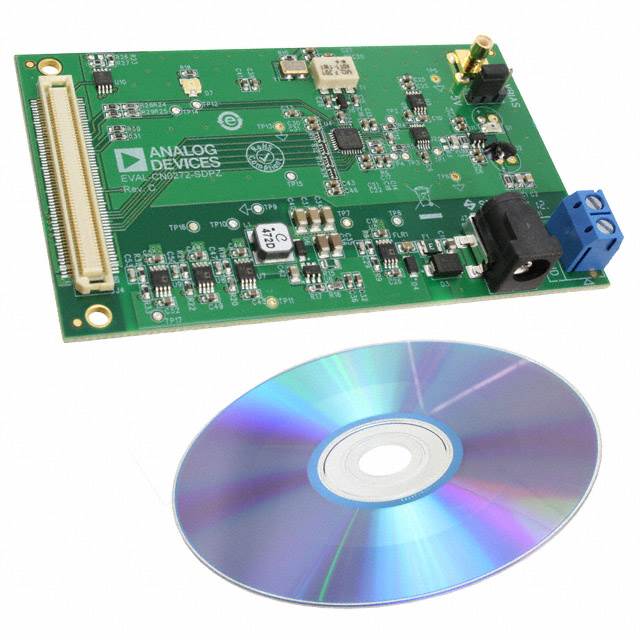

EVAL-CN0272-SDPZ

厂牌: ANALOG DEVICES
产品描述: AD8065/AD8475/AD9629-20/ADR441 Evaluation Board
供应商型号: Q-EVAL-CN0272-SDPZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-CN0272-SDPZ

EVAL-CN0272-SDPZ概述


    产品简介


    AD8065高精度快速响应运算放大器
    AD8475精密可选增益全差分分流放大器
    AD9629-20 12位、20 MSPS、1.8V模数转换器(ADC)
    ADR441超低噪声、低温漂电压参考源
    这些元器件共同构成了一套高速光敏二极管信号调理电路,适用于需要高灵敏度和高动态范围的应用场景,如脉搏血氧测量仪。系统将来自高速硅PIN光电二极管的电流转换,并驱动一个20 MSPS的模数转换器(ADC),从而实现从400 nm到1050 nm的光谱敏感性。

    技术参数


    - 主要元器件
    - AD8065:高性能、145 MHz快速FET运算放大器
    - AD8475:精密可选增益全差分分流放大器
    - AD9629-20:12位、20 MSPS、1.8V模数转换器(ADC)
    - ADR441:超低噪声低温漂电压参考源
    - 技术规格
    - 输入范围:±5V
    - 动态范围:91 dB
    - 带宽:2 MHz
    - 最大采样率:20 MSPS
    - 参考电压:1.8V
    - 功耗:40 mA(来自±5V电源)
    - 工作环境
    - 温度范围:室温
    - 电源电压:±5V,1.8V

    产品特点和优势


    这套高速光敏二极管信号调理电路具有以下几个显著优势:
    - 高灵敏度:提供49 nA的光电流灵敏度,能够检测微弱光信号。
    - 宽动态范围:91 dB的动态范围确保了系统的高精度和可靠性。
    - 高带宽:2 MHz的带宽适用于多种高速应用,如脉搏血氧测量。
    - 低功耗:仅消耗40 mA的电流,适合便携式应用。
    - 稳定性好:通过暗电流补偿技术,消除噪声干扰,提升信噪比。

    应用案例和使用建议


    - 脉搏血氧测量:在医疗领域,该电路用于测量血液中的氧气饱和度,精确而可靠。
    - 速度控制系统:对于需要更大带宽和较低分辨率的应用,例如速度控制系统,可以通过调整参数来适应不同需求。
    - 光电隔离:利用光电二极管进行光信号隔离,提高系统的抗干扰能力。

    兼容性和支持


    这套电路与现有的系统高度兼容,适用于多种不同的平台。制造商提供了详细的评估板和支持软件,方便用户进行快速集成和调试。此外,还可以选择替代元器件以满足不同的设计需求。

    常见问题与解决方案


    - 问题1:系统不工作
    - 解决方案:检查电源连接是否正确,确认各元器件的接线无误。
    - 问题2:输出噪声过大
    - 解决方案:检查电路板上的去耦电容是否合适,调整RF和CF的值以获得最佳带宽。
    - 问题3:带宽不够
    - 解决方案:更换更高带宽的运算放大器或ADC,优化电路设计。

    总结和推荐


    综上所述,这套高速光敏二极管信号调理电路具备高精度、高动态范围和低功耗的特点,适用于多种高要求的应用场景。经过详细的技术验证和测试,推荐用户在脉搏血氧测量和光电隔离等领域使用此电路。对于希望提升系统性能和降低成本的设计者来说,这是一套极具吸引力的选择。
