EVAL-ADUM4137EBZ

厂牌: ANALOG DEVICES
产品描述: Isolated Gate Driver kit
供应商型号: Q-EVAL-ADUM4137EBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADUM4137EBZ

EVAL-ADUM4137EBZ概述

    EVAL-ADuM4137EBZ User Guide: Comprehensive Overview

    1. 产品简介

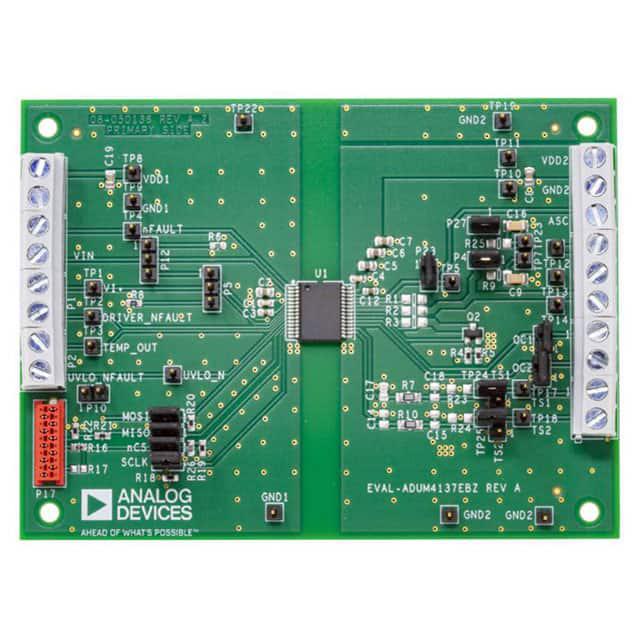

    EVAL-ADuM4137EBZ 是一款演示板,用于展示 ADuM4137 隔离式 IGBT 门极驱动器及故障检测功能。这款隔离式门极驱动器基于 iCoupler 技术,具备高电压、高电流的驱动能力,广泛应用于工业自动化、电源管理及电机控制等领域。

    2. 技术参数


    - 驱动输出能力:峰值驱动电流可达6A。
    - 输出电阻:小于1Ω,以确保较低的导通损耗。
    - 电气特性:支持SPI通信,具有米勒钳位、过压检测、过流保护等功能。
    - 工作环境:
    - VDD1:4.5V至25V。
    - VDD2:6V至25V,建议为15V(适用于IGBT)。
    - 温度范围:-40°C至+125°C。


    3. 产品特点和优势


    - 峰值驱动电流:高达6A,适合大功率应用。
    - 低输出电阻:<1Ω,减少导通损耗。
    - 多样化故障检测:内置过流、过温检测和米勒钳位,确保可靠运行。
    - 兼容性:可通过SPI接口进行配置,适应不同系统需求。


    4. 应用案例和使用建议


    - 工业自动化:在变频器中作为IGBT门极驱动,确保稳定的电力传输。
    - 电力管理系统:在大型电力转换器中作为主控单元,提高系统稳定性。
    - 电机控制:为伺服电机提供稳定可靠的驱动信号。
    使用建议:
    - 确保供电电压符合推荐值,避免电压不稳导致的过流或过热问题。
    - 使用合适的电阻和电容组合,通过Jumper P4和P27可以连接模拟负载,便于测试和调试。

    5. 兼容性和支持


    - 兼容性:支持iCoupler模型ADuM4137,可与标准SPI接口系统兼容。
    - 软件支持:提供专用评估软件,简化编程和测试流程。

    6. 常见问题与解决方案


    - 无法通讯:检查电源是否正常供电,确认跳线连接正确。
    - 读写错误:重新设置SIMTRIM位,确认数据写入成功后再读取验证。
    - 过温或过流报警:检查外部连接,确认外部温度传感器正常工作,或者适当降低电流。

    7. 总结和推荐


    EVAL-ADuM4137EBZ 演示板是一款高性能的IGBT门极驱动器评估工具,其强大的驱动能力和多样化的故障检测功能使其在多种应用中表现出色。适合于需要高可靠性、大电流驱动的应用场合,强烈推荐用于工业自动化、电力管理和电机控制领域的开发与测试。通过对该产品的深入研究,可以更好地理解其工作原理,并在实际应用中发挥最大效能。
