EVAL-10MSOPEBZ

厂牌: ANALOG DEVICES
产品描述: Analog Switch Multiplexer Evaluation Board
供应商型号: 505-EVAL-10MSOPEBZ-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-10MSOPEBZ

EVAL-10MSOPEBZ概述

    EVAL-10MSOPEBZ Evaluation Board User Guide

    1. 产品简介


    产品类型:

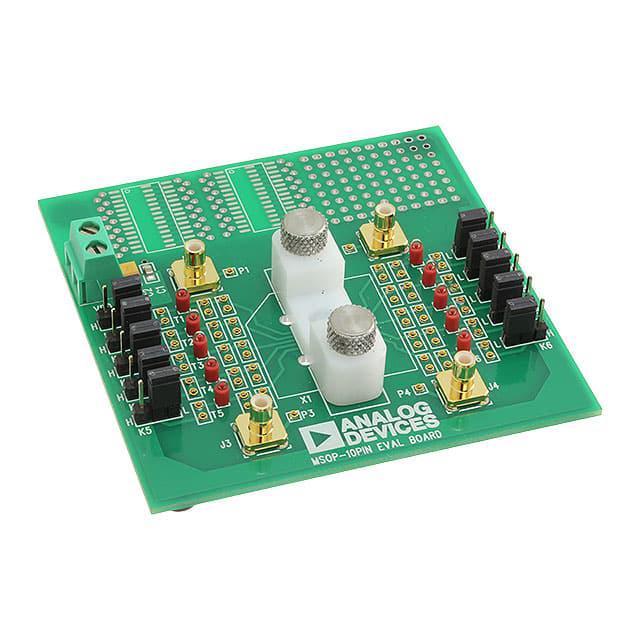

    EVAL-10MSOPEBZ是一款专为10引脚MSOP(微型小外形封装)设备设计的评估板。它属于开关和多路复用器系列,用于评估开关及多路复用器相关的各种10引脚MSOP设备。
    主要功能:
    该评估板提供了快速简便的更换主设备的方式,方便用户进行各种测试和实验。同时,它具有丰富的接口,包括金手指连接器和SMB连接器,允许用户轻松添加无源组件和外部信号。
    应用领域:
    EVAL-10MSOPEBZ评估板广泛应用于各种需要对10引脚MSOP设备进行测试和验证的场合,如开关和多路复用器的性能测试、电路调试等。

    2. 技术参数


    - 引脚数: 10引脚MSOP设备
    - 供电方式: 通过J5连接器提供VDD和GND电压
    - 链接头: K1至K10,对应10个引脚的供电选择(VDD或GND)
    - 信号输入: 四个SMB连接器(J1至J4),允许外部信号接入
    - 滤波功能: 每条迹线包含三组金手指连接器,可创建简单的RC滤波器
    - 其他: 提供额外的空间用于原型制作和测试点

    3. 产品特点和优势


    - 可重复使用: 提供夹具使得设备无需焊接即可安装,方便更换和多次使用。
    - 灵活的电源管理: 用户可以根据需求设置每个引脚的电源状态,通过链接头实现VDD或GND的选择。
    - 丰富的信号接口: SMB连接器提供多种信号输入通道,可以方便地连接外部信号源。
    - 易用性高: 提供详细的用户指南和文档,帮助用户更好地理解和使用该评估板。
    - 高性能接口: 支持多种金手指连接器,允许用户添加无源组件并进行调试。

    4. 应用案例和使用建议


    - 应用场景:
    - 测试开关和多路复用器性能: 在不同的输入信号下,通过更改电源状态和连接外部信号来测试设备性能。
    - 电路调试: 使用提供的测试点(T1至T10)和信号输入端口,可以在开发阶段发现并解决问题。
    - 使用建议:
    - 确保电源稳定: 使用稳定的直流电源,避免电压波动影响测试结果。
    - 合理使用金手指连接器: 可以根据需要连接电阻和电容,构建RC滤波器以提高信号质量。
    - 注意静电防护: 由于产品是静电敏感设备,在操作时需采取适当的ESD保护措施。

    5. 兼容性和支持


    - 兼容性:
    - 评估板适用于所有10引脚MSOP设备,包括多种开关和多路复用器。

    - 支持和服务:
    - ADI公司提供在线资源和支持文档,帮助用户更好地理解和使用评估板。
    - 详细的产品数据表和用户指南,有助于用户深入理解产品的特性和应用方法。

    6. 常见问题与解决方案


    - 问题1: 如何更换评估板上的主设备?
    - 解决方案: 将新设备固定到夹具上,然后将链接头设置为正确的电源状态即可。
    - 问题2: 如何连接外部信号源?
    - 解决方案: 通过SMB连接器连接信号线,并根据需要配置链接头。
    - 问题3: 如何处理静电敏感设备?
    - 解决方案: 操作前务必佩戴防静电手环,避免静电放电导致设备损坏。

    7. 总结和推荐


    产品综合评估:
    EVAL-10MSOPEBZ是一款功能强大且易于使用的评估板,非常适合于10引脚MSOP设备的测试和验证。其灵活的电源管理和丰富的信号接口使得用户能够轻松进行各种实验和测试。此外,产品还提供了详细的文档和支持,便于用户学习和掌握使用方法。
    推荐:
    我们强烈推荐使用EVAL-10MSOPEBZ评估板进行相关设备的测试和验证。无论是研发工程师还是学生用户,这款评估板都能够提供高效便捷的支持,从而显著提升工作效率和产品质量。

EVAL-10MSOPEBZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-10MSOPEBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
