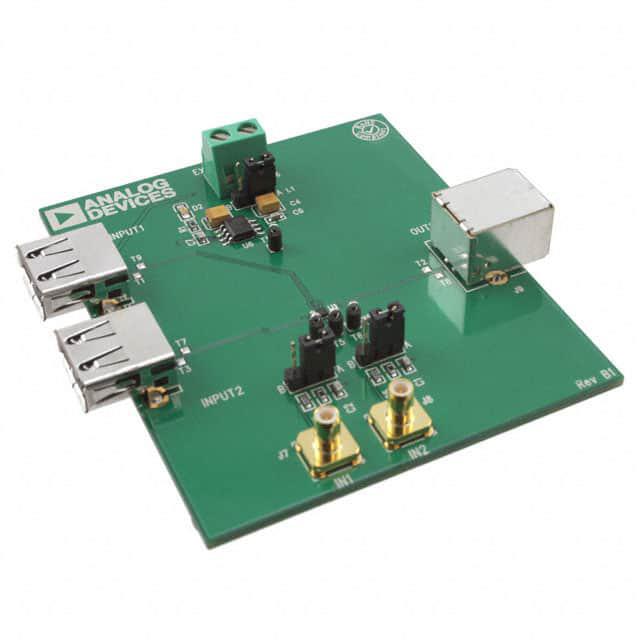

EVAL-ADG772EBZ

厂牌: ANALOG DEVICES
产品描述: ADG772 Analog Switch Multiplexer Evaluation Board
供应商型号: Q-EVAL-ADG772EBZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-ADG772EBZ

EVAL-ADG772EBZ概述

    文章标题:CMOS低功耗双2:1 Mux/Demux USB 2.0 (480 Mbps)/USB 1.1 (12 Mbps) 评估板 (EVAL-ADG772) 技术手册

    1. 产品简介


    EVAL-ADG772评估板是专为Analog Devices公司的ADG772低电压CMOS设备设计的全功能评估工具。ADG772是一款能够处理USB 1.1(12 Mbps)和USB 2.0(480 Mbps)信号的通用模拟开关。此评估板能够帮助用户对ADG772进行详细的功能测试和性能验证。
    主要功能和应用领域:
    - 处理高速数字信号
    - 支持USB 1.1和USB 2.0信号路由
    - 适合用于评估USB接口设备的设计和开发

    2. 技术参数


    - 供电方式: 可通过USB端口或外部电源供电(3.3V到12V)
    - 控制信号: IN1和IN2控制信号
    - 信号支持: USB 1.1(12 Mbps)和USB 2.0(480 Mbps)信号
    - 连接器类型: USB2.0连接器、SMB连接器、外部5V电源输入连接器
    - 封装尺寸: 超小型1.3mm x 1.6mm LFCSP封装
    - 工作温度范围: 商用级,标准工业温度范围

    3. 产品特点和优势


    独特功能和优势:
    - 全面的功能测试能力,方便进行电路设计验证
    - 内置USB连接器,无需额外的电源供应
    - 用户可以通过跳线或外部信号源来控制开关状态
    - 高集成度,适用于多种USB相关应用场景

    4. 应用案例和使用建议


    应用场景:
    - USB设备切换测试
    - USB信号路由评估
    - 适用于USB相关电路设计的快速原型制作
    使用建议:
    - 在使用评估板时,确保跳线设置正确,以便根据需要选择不同USB设备
    - 使用外部信号源控制开关时,注意外部信号的电平和频率匹配
    - 需要测试USB信号完整性时,可以借助提供的测试点来监测信号状态

    5. 兼容性和支持


    兼容性:
    - 与ADG772芯片完全兼容
    - 可以直接与各种USB设备连接,无需额外适配
    支持信息:
    - 由Analog Devices公司提供技术支持和维护服务
    - 可以访问官网获取最新的产品文档和技术支持信息

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题: 评估板无法正常工作
    - 解决方案: 检查跳线设置是否正确;确认外部电源电压和USB供电是否稳定
    - 问题: 无法监测到预期的USB信号
    - 解决方案: 检查所有接线和连接器是否有松动,重新插拔USB设备;确保使用的USB电缆支持高速传输

    7. 总结和推荐


    总结:
    - EVAL-ADG772评估板是一款强大且易于使用的工具,能够帮助工程师们进行USB信号处理的深入研究和快速原型设计
    - 具备高度灵活性和可配置性,非常适合应用于USB相关的产品研发
    推荐:
    - 强烈推荐给从事USB接口开发的工程师和科研人员使用,特别是那些需要进行高性能USB信号路由和切换测试的应用场合
    通过上述内容,希望可以帮助读者更全面地了解和使用EVAL-ADG772评估板。

EVAL-ADG772EBZ参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADG772EBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADG772EBZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-ADG772EBZ EVAL-ADG772EBZ数据手册

EVAL-ADG772EBZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 776.6486
20+ ¥ 754.4586
30+ ¥ 732.2687
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 7766.48
直接购买
加入购物车
